Гидроцилиндр ковша(LX230-7) — HITACHI LX230-7

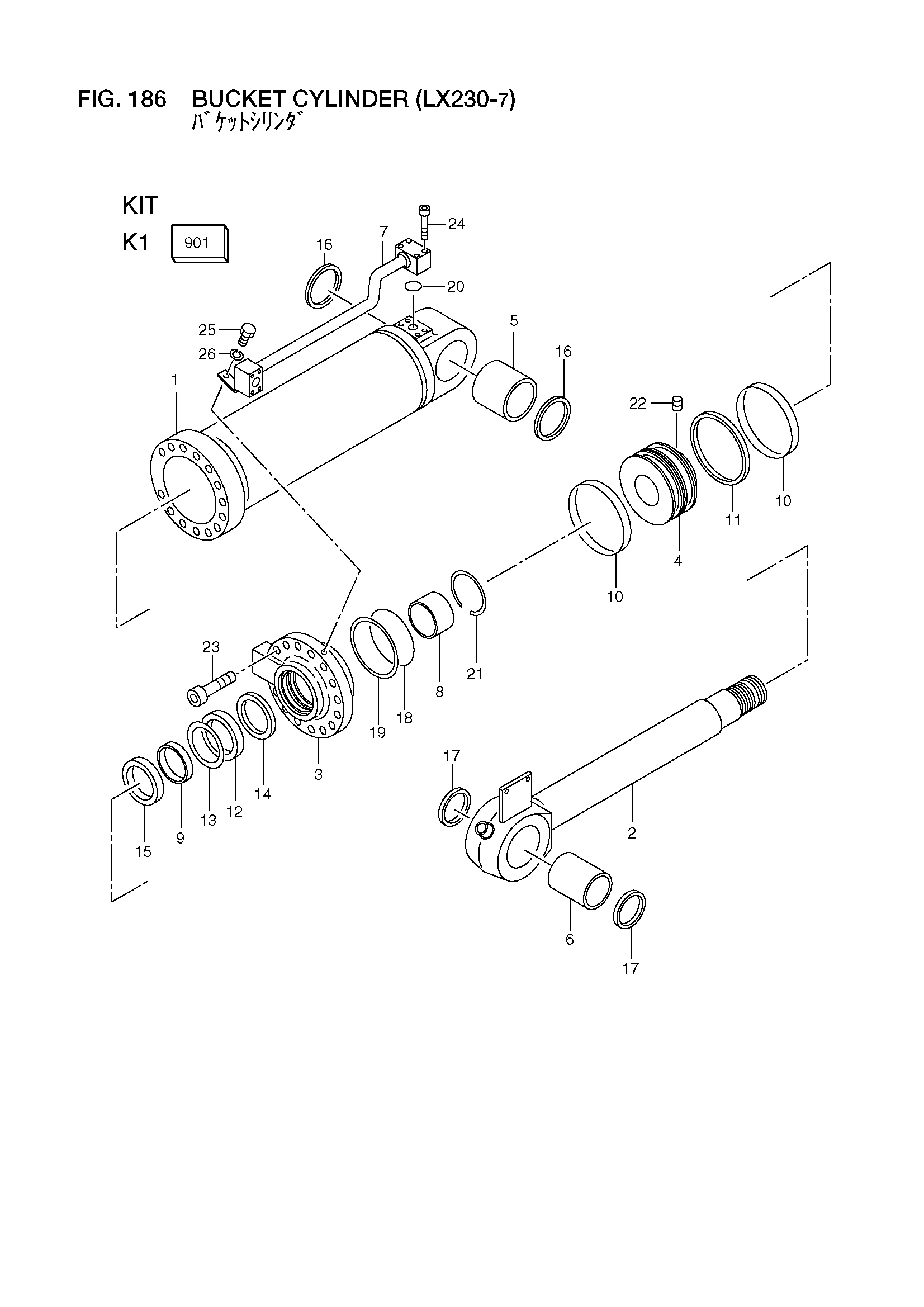

Заводская схема «Гидроцилиндр ковша(LX230-7)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26798-50201 | Гидроцилиндр ковша в сборе | 1 |
| - | 26798-50202 | Гидроцилиндр ковша в сборе | 1 |
| 901 | 26798-57141 | Комплект, репаир | 1 |
| - | 26798-57142 | Комплект, репаир | 1 |
| 1 | 26798-57001 | Гидроцилиндр | 1 |
| - | 26798-57002 | Гидроцилиндр | 1 |
| 2 | 26798-57011 | Шток, поршень | 1 |
| 3 | 26798-57021 | Крышка, шток | 1 |
| - | 26798-57022 | Крышка, шток | 1 |
| 4 | 26798-57031 | Поршень | 1 |
| - | 26798-57032 | Поршень | 1 |
| 5 | 26798-57041 | Втулка | 1 |
| 6 | 26798-57051 | Втулка | 1 |
| 7 | 26798-57061 | Трубка | 1 |
| 8 | 26808-47061 | DU втулка | 1 |
| 9 | 26798-57071 | Кольцо, веар | 1 |
| - | 26798-57161 | Кольцо, веар | 1 |
| 10 | 26798-57081 | Кольцо, веар | 2 |
| - | 26798-57151 | Кольцо, веар | 2 |
| 11 | 26798-57091 | Манжета, поршень | 1 |
| - | 26798-57181 | Манжета, поршень | 1 |
| 12 | 26828-47091 | Манжета, шток | 1 |
| 13 | 26828-47101 | Кольцо, задний UP | 1 |
| 14 | 26828-47111 | Кольцо, буффер | 1 |
| - | 26798-57191 | Кольцо, буффер | 1 |
| 15 | 26808-47112 | Уплотнение, пыль | 1 |
| 16 | 26798-57101 | Уплотнение, пыль | 2 |
| 17 | 26798-47141 | Уплотнение, пыль | 2 |
| 18 | 03350-02000 | Уплотнительное кольцо | 1 |
| 19 | 26798-57111 | Кольцо, задний UP | 1 |
| 20 | 03350-00350 | Уплотнительное кольцо | 1 |
| 21 | 26808-47071 | Кирклип | 1 |
| 22 | 26798-47171 | Винт | 1 |
| 23 | 26798-57121 | Болт | 14 |
| 24 | 26808-47211 | Болт | 4 |
| 25 | 26798-47201 | Болт | 1 |
| 26 | 26798-47211 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
