Рулевое управление клапан — HITACHI LX230-7

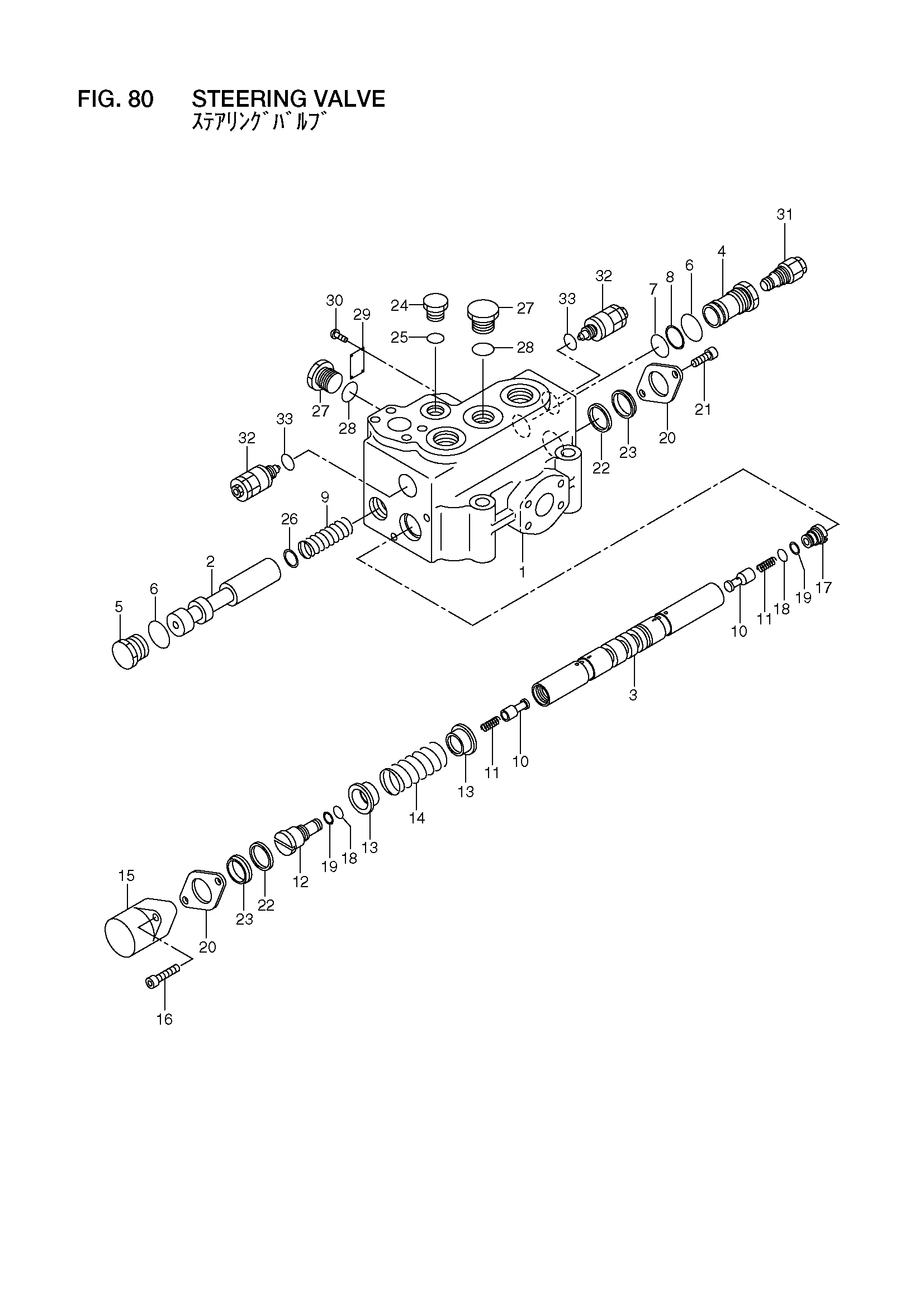

Заводская схема «Рулевое управление клапан» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26784-10202 | Рулевое управление клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | NO PART NO. | Золотник | 1 |
| 4 | 26554-17101 | Пробка | 1 |
| 5 | 26814-17011 | Пробка | 1 |
| 6 | 26904-17171 | Уплотнительное кольцо | 2 |
| 7 | 26814-17021 | Уплотнительное кольцо | 1 |
| 8 | 26814-17031 | Кольцо, задний UP | 1 |
| 9 | 26814-17041 | Пружина | 1 |
| 10 | 26814-17051 | Тарельчатый клапан | 2 |
| 11 | 26904-17051 | Пружина | 2 |
| 12 | 26554-17171 | Винт | 1 |
| 13 | 21784-27241 | Сиденье, пружина | 2 |
| 14 | 26554-17111 | Пружина | 1 |
| 15 | 26554-17121 | Колпачок | 1 |
| 16 | 26904-17151 | Болт | 2 |
| 17 | 26814-17081 | Пробка | 1 |
| 18 | 26814-17091 | Уплотнительное кольцо | 2 |
| 19 | 26814-17101 | Кольцо, задний UP | 2 |
| 20 | 290A7-37061 | Уплотнение | 2 |
| 21 | 26814-17111 | Болт | 2 |
| 22 | 290A7-37031 | Уплотнение | 2 |
| 23 | 290A7-37041 | Стеклоочиститель | 2 |
| 24 | 26814-17121 | Пробка | 1 |
| 25 | 03320-00180 | Уплотнительное кольцо | 1 |
| 26 | 26554-17131 | Регулировочная шайба | 0 |
| 27 | 26507-47071 | Пробка | 2 |
| 28 | 03320-00240 | Уплотнительное кольцо | 2 |
| 29 | NO PART NO. | Информационная табличка | 1 |
| 30 | NO PART NO. | Винт | 4 |
| 31 | 26814-17131 | Клапан, предохранительный | 1 |
| 32 | 26554-17151 | Клапан, предохранительный | 2 |
| 33 | 16312-52361 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
