Топливный трансфер насос и топливный коллектор — HITACHI LX230-5

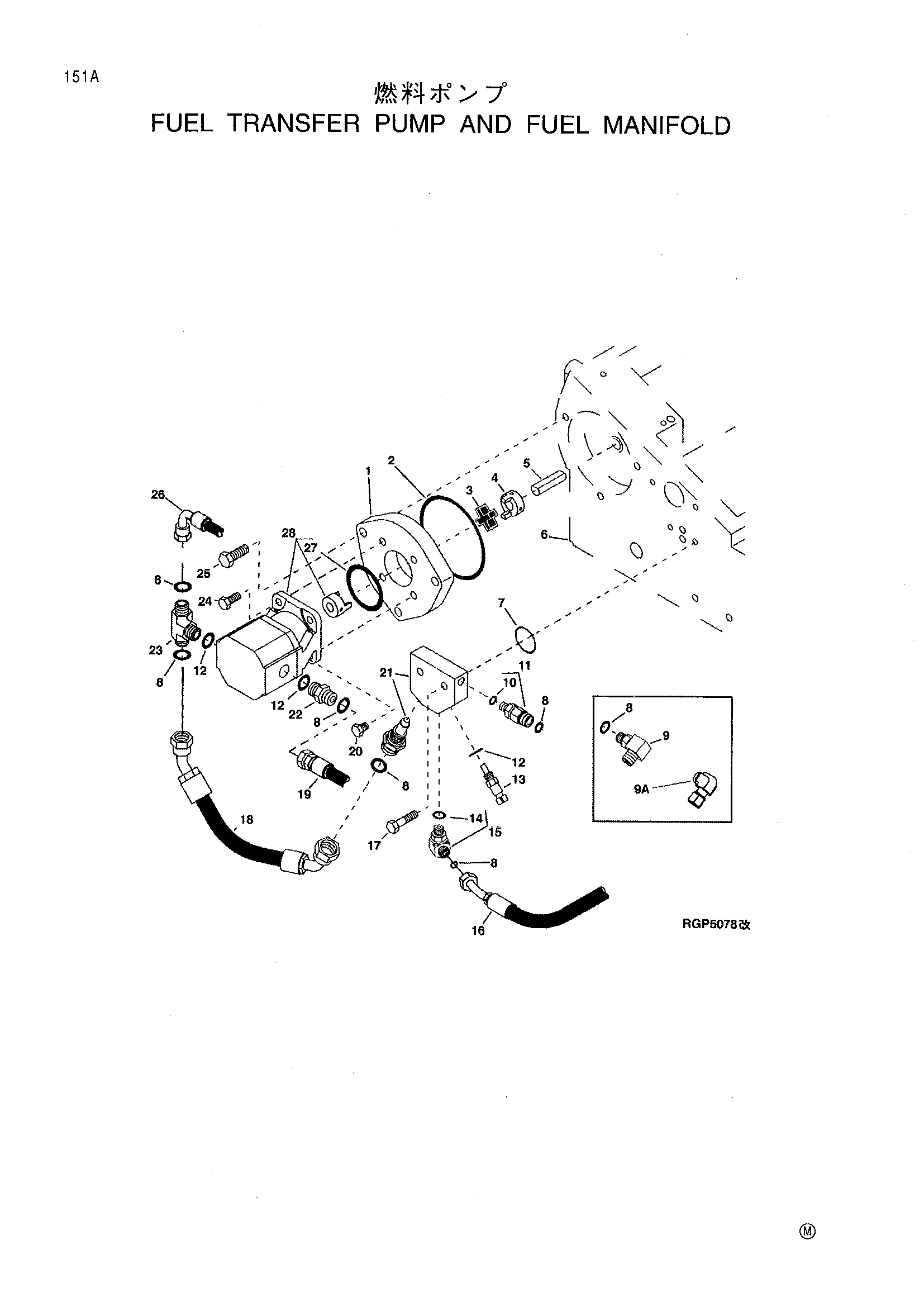

Заводская схема «Топливный трансфер насос и топливный коллектор» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R117063 | Кронштейн | 1 |
| 2 | R500318 | Уплотнительное кольцо | 1 |
| 3 | R502027 | Спидер | 1 |
| 4 | R117021 | Муфта | 1 |
| 5 | R117020 | Палец | 1 |
| 7 | T77072 | Уплотнительное кольцо | 1 |
| 8 | T77613 | Уплотнительное кольцо | 7 |
| 9 | RE500228 замена: 38H1094 | Обратный клапан | 1 |
| 9 | RE500228 замена: RE50215 | Обратный клапан | 1 |
| 9 | RE500228 замена: T77613 | Обратный клапан | 1 |
| 9A | 38H1094 | Угловой штуцер штуцер | 1 |
| 10 | 51M7041 | Уплотнительное кольцо | 1 |
| 11 | RE502159 | Обратный клапан | 1 |
| 12 | R26448 | Уплотнительное кольцо | 3 |
| 13 | RE52722 | Датчик | 1 |
| 14 | 51M7041 | Уплотнительное кольцо | 1 |
| 15 | 38H5016 | Угловой штуцер штуцер | 1 |
| 16 | RE504303 | Топливный линия | 1 |
| 17 | 19M8317 | Винт | 2 |
| 18 | RE504309 | Топливный линия | 1 |
| 19 | RE501096 | Топливный линия | 1 |
| 20 | 19M7865 | Винт | 2 |
| 21 | RE71261 | Коллектор | 1 |
| RE501504 | Коллектор | 1 | |
| 22 | 38H1160 | Адаптер | 1 |
| 23 | 38H1016 | TEE штуцер | 1 |
| 24 | 19M7876 | Винт | 2 |
| 25 | 19M7835 | Винт | 3 |
| 26 | RE66715 | Топливный линия | 1 |
| 27 | T35580 | Уплотнительное кольцо | 1 |
| 28 | RE66584 | Топливный насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
