Трансмиссия масляный фильтр и шланги — HITACHI LX230-5

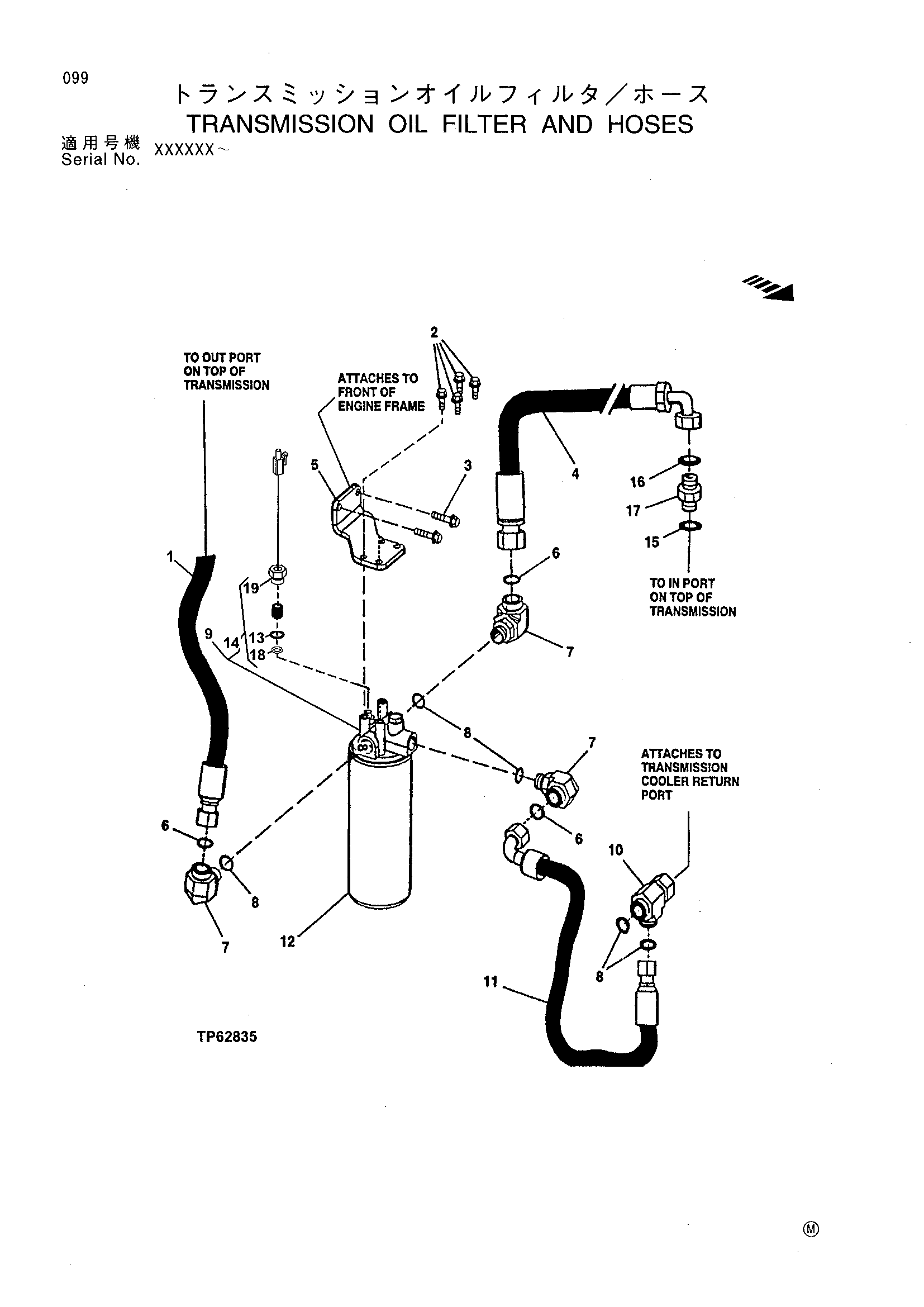

Заводская схема «Трансмиссия масляный фильтр и шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210222 | Гидравлический хосе-фабрикат | 1 |
| 2 | 19M7785 | Винт | 4 |
| 3 | 19M7805 | Винт | 2 |
| 4 | AT211014 | Гидравлический хосе-фабрикат | 1 |
| 5 | T172981 | Пластина | 1 |
| 6 | U12547 | Уплотнительное кольцо | 3 |
| 7 | 38H1305 | Угловой штуцер штуцер | 3 |
| 8 | T76938 | Уплотнительное кольцо | 5 |
| 9 | AT223684 | Фильтр головка | 1 |
| 10 | 38H1002 | TEE штуцер | 1 |
| 11 | AT203077 | Гидравлический хосе-фабрикат | 1 |
| 12 | AT147496 | Фильтр элемент | 1 |
| 13 | R26375 | Уплотнительное кольцо | 1 |
| 14 | AT223672 | Выключатель | 1 |
| 15 | 51M7049 | Уплотнительное кольцо | 1 |
| 16 | T78612 | Уплотнительное кольцо | 1 |
| 17 | 38H5007 | Адаптер | 1 |
| 18 | T186154 | Уплотнительное кольцо | 1 |
| 19 | AT191790 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
