Рулевое управление и погрузчик гидравлический насос линии — HITACHI LX230-5

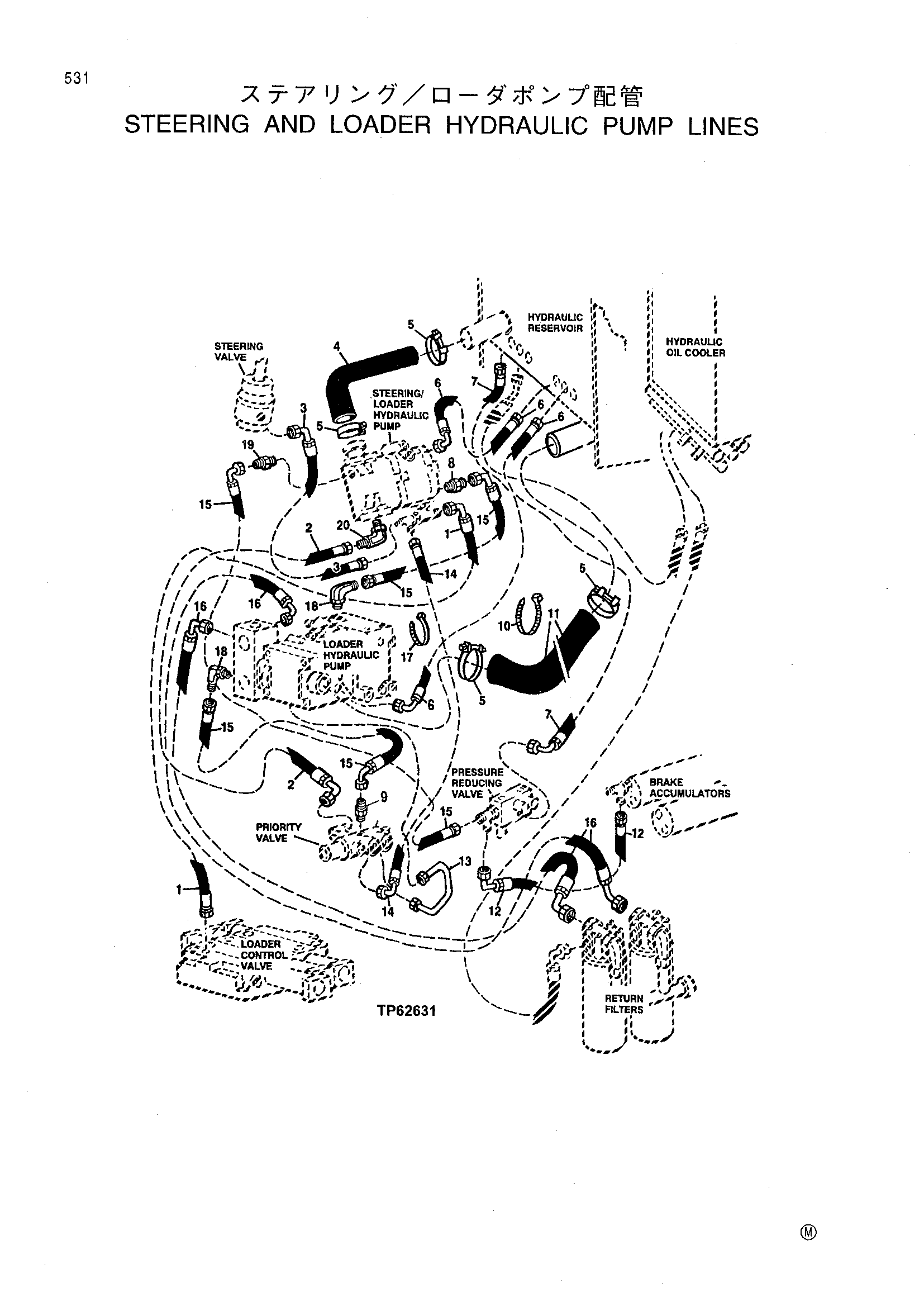

Заводская схема «Рулевое управление и погрузчик гидравлический насос линии» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207094 | Гидравлический хосе-фабрикат | 1 |
| 2 | AT202112 | Гидравлический хосе-фабрикат | 1 |
| 3 | AT203179 | Гидравлический хосе-фабрикат | 1 |
| 4 | T156289 | Всасывание шланг | 1 |
| 5 | AT37476 | Шланг хомут | 4 |
| 6 | AT203315 | Гидравлический хосе-фабрикат | 2 |
| 7 | AT133530 | Гидравлический хосе-фабрикат | 1 |
| 8 | 38H1160 | Адаптер | 1 |
| 9 | AT81867 | Обратный клапан | 1 |
| 10 | H77698 | TIE лента | 1 |
| 11 | AT207384 | Всасывание шланг | 1 |
| 12 | AT203082 | Гидравлический хосе-фабрикат | 1 |
| 13 | AT203144 | Масляный линия | 1 |
| 14 | AT207875 | Гидравлический хосе-фабрикат | 1 |
| 15 | AT81931 | Гидравлический хосе-фабрикат | 3 |
| 16 | AT203077 | Гидравлический хосе-фабрикат | 2 |
| 17 | R44302 | TIE лента | 1 |
| 18 | 38H1004 | Угловой штуцер штуцер | 2 |
| 19 | 38H1309 | Адаптер | 1 |
| 20 | 38H1325 | Угловой штуцер штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
