Риде управление и гидравлический шланги — HITACHI LX230-5

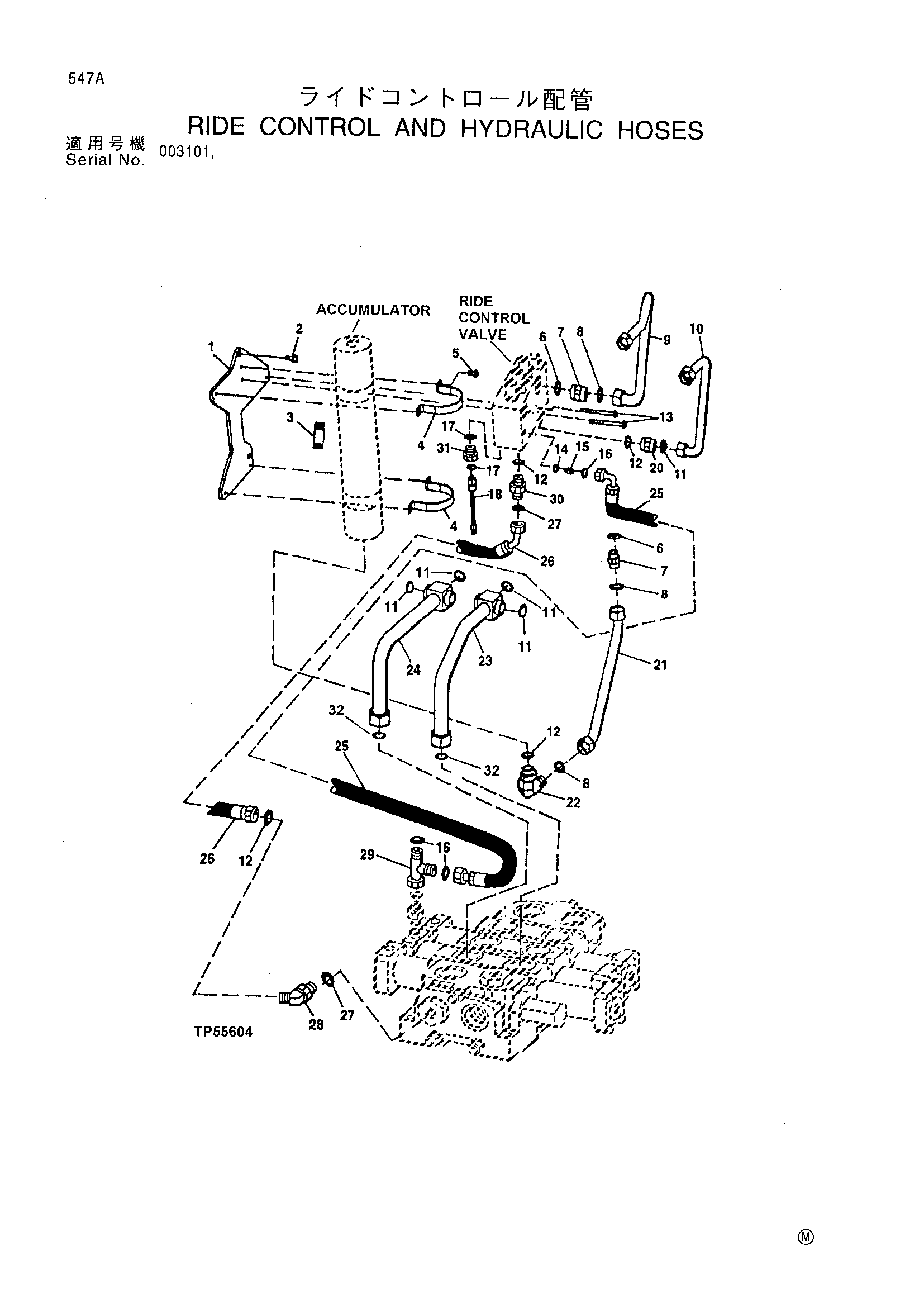

Заводская схема «Риде управление и гидравлический шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T156833 | Пластина | 1 |
| 2 | 19M7788 | Винт | 2 |
| 3 | T146431 | Защитный сигн | 1 |
| 4 | T146490 | Хомут | 2 |
| 5 | 19M7785 | Винт | 4 |
| 6 | U13639 | Уплотнительное кольцо | 2 |
| 7 | 38H1165 | Адаптер | 2 |
| 8 | T78612 | Уплотнительное кольцо | 3 |
| 9 | AT202757 | Масляный линия | 1 |
| AT221869 | Масляный линия | 1 | |
| 10 | AT202756 | Масляный линия | 1 |
| 11 | T78612 | Уплотнительное кольцо | 5 |
| 12 | R29936 | Уплотнительное кольцо | 4 |
| 13 | 19M7944 | Винт | 2 |
| 14 | R28782 | Уплотнительное кольцо | 1 |
| 15 | 38H1309 | Адаптер | 1 |
| 16 | T77613 | Уплотнительное кольцо | 2 |
| 17 | R26448 | Уплотнительное кольцо | 2 |
| 18 | AT223537 | Выключатель | 1 |
| AT222370 | Выключатель | 1 | |
| 19 | 38H1053 | Угловой штуцер штуцер | 1 |
| 20 | 38H1164 | Адаптер | 1 |
| 21 | AT202761 | Масляный линия | 1 |
| 22 | 38H1053 | Угловой штуцер штуцер | 1 |
| 23 | AT203024 | Линия | 1 |
| 24 | AT203023 | Линия | 1 |
| 25 | AT81931 | Гидравлический хосе-фабрикат | 1 |
| 26 | AT203180 | Гидравлический хосе-фабрикат | 1 |
| 27 | T77858 | Уплотнительное кольцо | 2 |
| 28 | 38H1073 | Угловой штуцер штуцер | 1 |
| 29 | 38H1030 | TEE штуцер | 1 |
| 30 | 38H1194 | Адаптер | 1 |
| 31 | T158047 | Адаптер | 1 |
| 32 | R26773 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
