Приоритй клапан гидравлический шланги и крепление пластина — HITACHI LX230-5

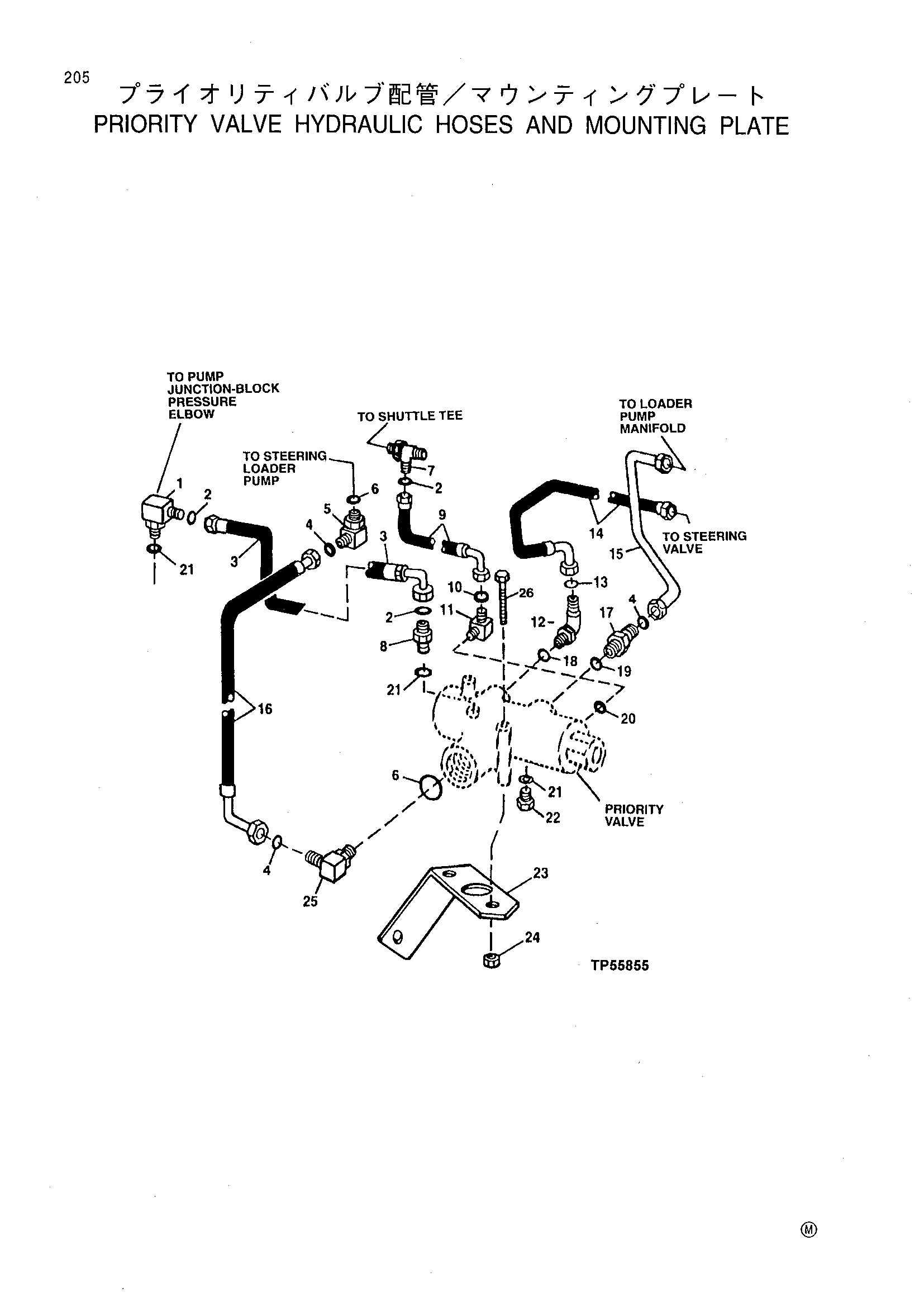

Заводская схема «Приоритй клапан гидравлический шланги и крепление пластина» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 38H1004 | Угловой штуцер штуцер | 1 |
| 2 | T77613 | Уплотнительное кольцо | 3 |
| 3 | AT81931 | Гидравлический хосе-фабрикат | 1 |
| 4 | T76938 | Уплотнительное кольцо | 3 |
| 5 | 38H1325 | Угловой штуцер штуцер | 1 |
| 6 | U13639 | Уплотнительное кольцо | 2 |
| 7 | 38H1030 | TEE штуцер | 1 |
| 8 | AT81867 | Обратный клапан | 1 |
| 9 | AT207875 | Гидравлический хосе-фабрикат | 1 |
| 10 | T77814 | Уплотнительное кольцо | 1 |
| 11 | 38H1003 | Угловой штуцер штуцер | 1 |
| 12 | 38H1048 | Угловой штуцер штуцер | 1 |
| 13 | T77858 | Уплотнительное кольцо | 1 |
| 14 | AT203180 | Гидравлический хосе-фабрикат | 1 |
| 15 | AT203144 | Масляный линия | 1 |
| 16 | AT202112 | Гидравлический хосе-фабрикат | 1 |
| 17 | 38H1180 | Адаптер | 1 |
| 18 | U12547 | Уплотнительное кольцо | 1 |
| 19 | U13639 | Уплотнительное кольцо | 1 |
| 20 | R28782 | Уплотнительное кольцо | 1 |
| 21 | R26448 | Уплотнительное кольцо | 3 |
| 22 | R27218 | Штуцер пробка | 1 |
| 23 | T156544 | Кронштейн | 1 |
| 24 | 14M7299 | Фланец гайка | 1 |
| 25 | 38H1325 | Угловой штуцер штуцер | 1 |
| 26 | 19M7820 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
