Гидроцилиндр рулевого управления — HITACHI LX230-5

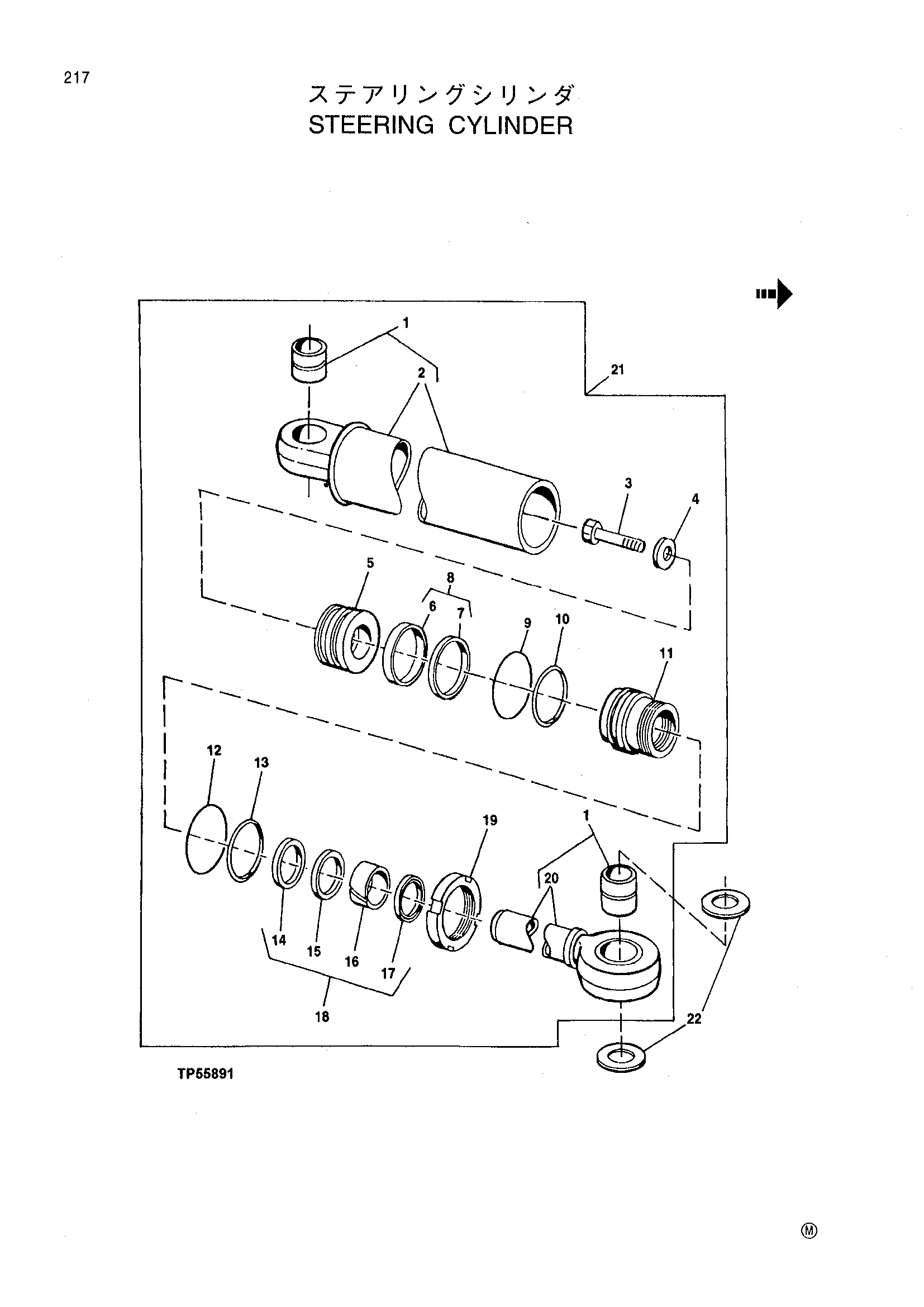

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H151594 | Втулка | 2 |
| 2 | AH151611 | Гидравлический гидроцилиндр барр | 1 |
| 3 | 19H3632 | Болт с головкой | 1 |
| 4 | H145176 | Шайба | 1 |
| 5 | R81771 | Поршень | 1 |
| 6 | R81776 | Веар кольцо | 1 |
| 7 | RE20344 | Уплотнение | 1 |
| 8 | AH149843 | Гидравлический гидроцилиндр комплект | 1 |
| 9 | R83576 | Уплотнительное кольцо | 1 |
| 10 | R79101 | Бакк-уп кольцо | 1 |
| 11 | H157642 | Хйдр. гидроцилиндр шток гуид | 1 |
| 12 | R81788 | Кольцо | 1 |
| 13 | R91730 | Кольцо | 1 |
| 14 | AH146560 | Уплотнение | 1 |
| 15 | H152202 | Уплотнение | 1 |
| 16 | H152793 | Бакк-уп кольцо | 1 |
| 17 | AH146556 | Уплотнение | 1 |
| 18 | AH149813 | Гидравлический гидроцилиндр комплект | 1 |
| 19 | R81794 | Гайка | 1 |
| 20 | AH151612 | Шток | 1 |
| 21 | AH148443 | Гидравлический гидроцилиндр | 2 |
| 22 | 24H1595 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
