Компрессор, браккетс и шланги — HITACHI LX230-5

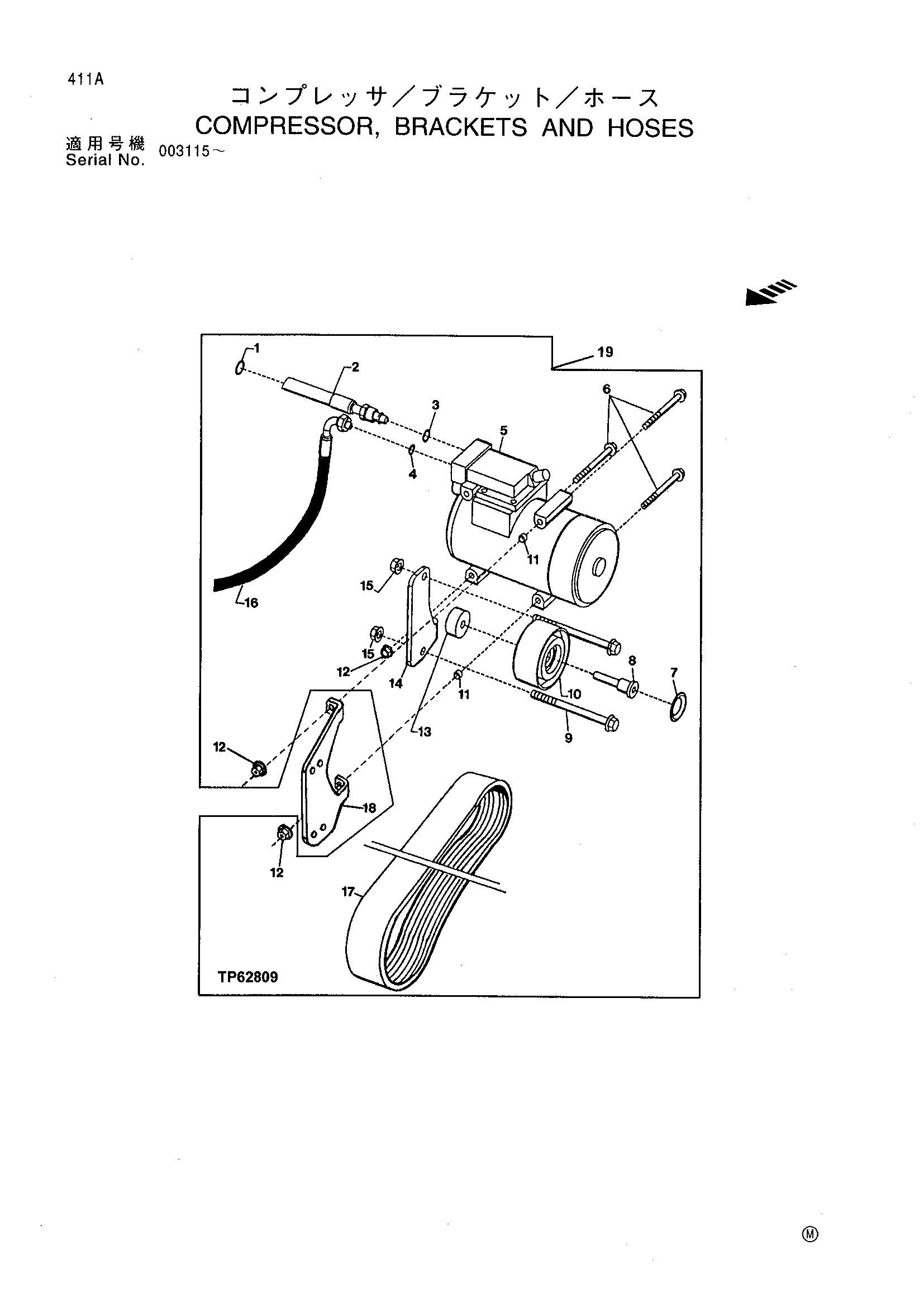

Заводская схема «Компрессор, браккетс и шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T143169 | Уплотнительное кольцо | 1 |
| 2 | AT210231 | Рефригерант шланг | 1 |
| 3 | R33259 | Уплотнительное кольцо | 1 |
| 4 | R113050 | Кольцо | 1 |
| 5 | AT211063 | Компрессор | 1 |
| AT221651 | Муфта | 1 | |
| AT221652 | Коллектор | 1 | |
| AT221653 | Компрессор | 1 | |
| AT163872 | Комплект | 1 | |
| T177613 | Прокладка | 1 | |
| 6 | 19M7913 | Винт | 3 |
| 8 | R130589 | Винт | 1 |
| 9 | 19M7898 | Винт | 2 |
| 10 | RE505265 | Шкив | 1 |
| 11 | 34M7189 | Пружина палец | 2 |
| 12 | 14M7298 | Фланец гайка | 3 |
| 13 | R500230 | Проставка | 1 |
| 14 | T178433 | Кронштейн | 1 |
| 15 | 14M7296 | Фланец гайка | 2 |
| 16 | AT219917 | Рефригерант шланг | 1 |
| T160938 | Колпачок | 1 | |
| 17 | R128209 | Ремень | 1 |
| 17 | T178423 | Ремень | 1 |
| 18 | R128802 | Кронштейн | 1 |
| 19 | AT222378 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
