Вентилятор привод шкив и ремень тенсионер кронштейн/шкив — HITACHI LX230-5

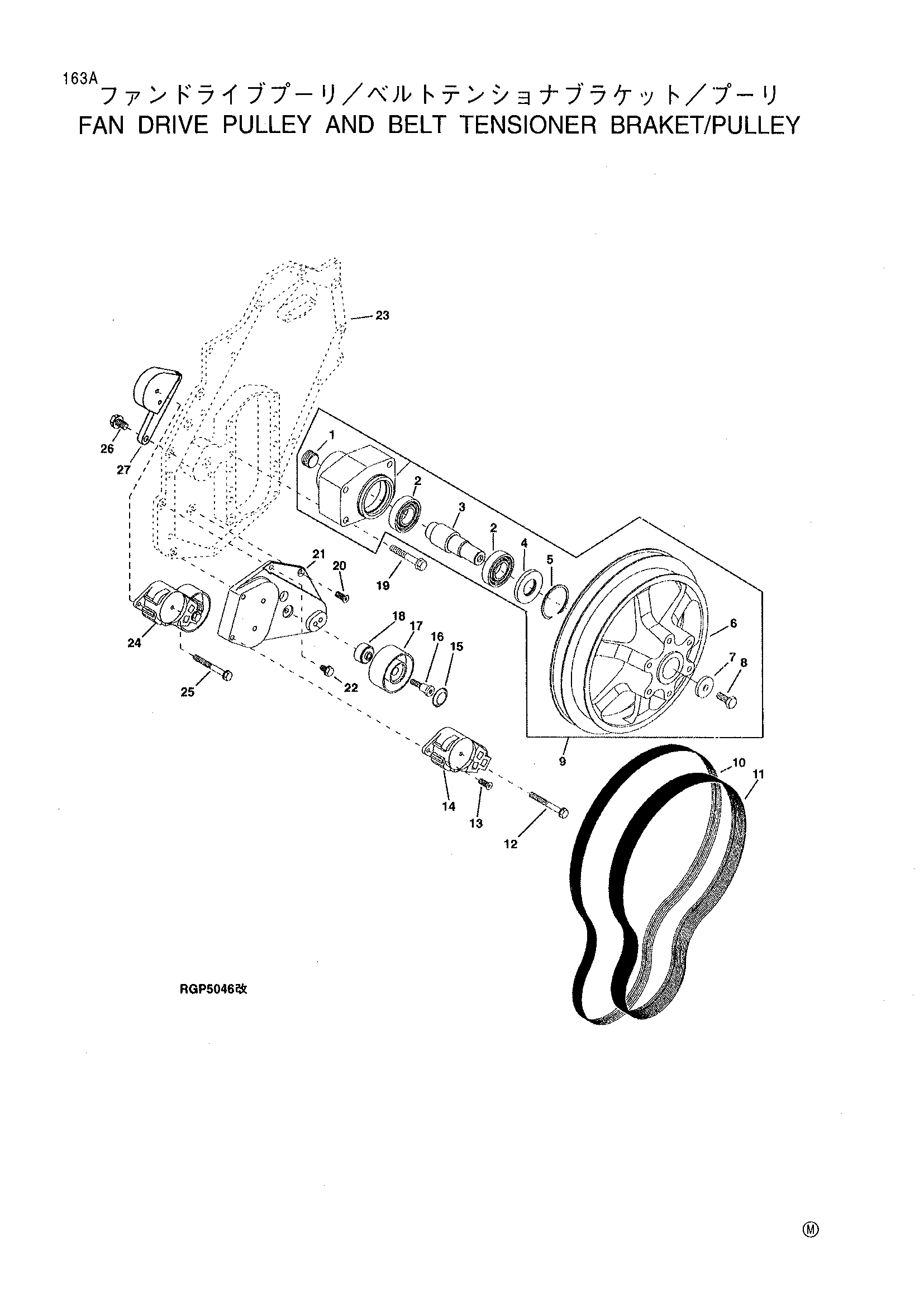

Заводская схема «Вентилятор привод шкив и ремень тенсионер кронштейн/шкив» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 15H686 | Трубка пробка | 1 |
| 2 | JD10329 | Шарик подшипник | 2 |
| 3 | R63987 | Вал | 1 |
| 4 | RE20768 | Уплотнение | 1 |
| 5 | R62191 | Стопорное кольцо | 1 |
| R62192 | Стопорное кольцо | 1 | |
| R62193 | Стопорное кольцо | 1 | |
| R62194 | Стопорное кольцо | 1 | |
| 6 | R128834 | Шкив | 1 |
| 7 | T20217 | Шайба | 1 |
| 8 | 19H1815 | Болт с головкой | 1 |
| 9 | RE67556 | Корпус | 1 |
| 11 | R130478 | Ремень | 1 |
| 12 | 19M7811 | Винт | 1 |
| 13 | 19M8551 | Винт | 1 |
| 14 | RE64442 | Тигхтенер | 1 |
| 15 | R502079 | Втулка | 1 |
| 16 | 19M7807 | Винт | 1 |
| 19M8114 | Винт | 1 | |
| 17 | RE501133 | Шкив | 1 |
| 18 | R133233 | Проставка | 1 |
| 19 | 19M7818 | Винт | 4 |
| 20 | 19M8551 | Винт | 1 |
| 21 | R130389 | Кронштейн | 1 |
| 22 | 19M7785 | Винт | 2 |
| 19M7785 | Винт | 1 | |
| 23 | R129809 | Крышка | 1 |
| 24 | RE68716 | Тигхтенер | 1 |
| RE70535 | Тигхтенер | 1 | |
| 25 | 19M7810 | Винт | 1 |
| 26 | 19M7785 | Винт | 2 |
| 27 | R133175 | Кронштейн | 1 |
| R501242 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
