Гидроцилиндр стрелы — HITACHI LX230-5

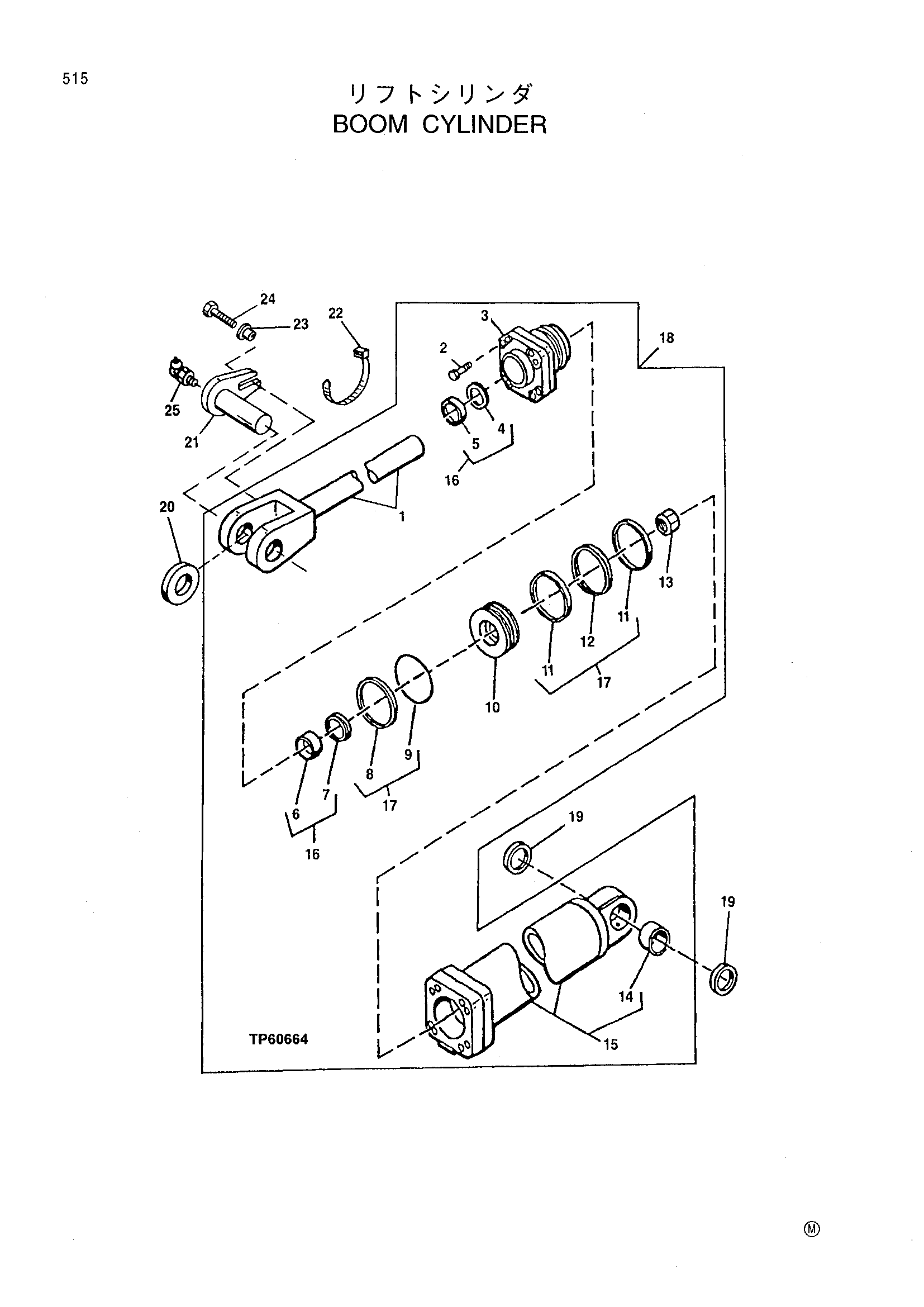

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AH153814 | Шток | 1 |
| 2 | 19M8629 | Винт | 8 |
| 3 | H159060 | Хйдр. гидроцилиндр шток гуид | 1 |
| 7 | AH144608 | Уплотнение | 1 |
| 8 | R89634 | Бакк-уп кольцо | 1 |
| 9 | R89632 | Кольцо | 1 |
| 10 | H152281 | Поршень | 1 |
| 11 | R85229 | Веар кольцо | 2 |
| 12 | RE25147 | Уплотнение | 1 |
| 13 | H148380 | Гайка | 1 |
| 14 | R85556 | Втулка | 1 |
| 15 | AH146609 | Хйдр. гидроцилиндр баррел | 1 |
| 16 | AH151382 | Хйдр. гидроцилиндр комплект | 1 |
| 17 | AH137211 | Хйдр. гидроцилиндр комплект | 1 |
| 18 | AH153813 | Гидравлический гидроцилиндр | 2 |
| 19 | T102138 | Уплотнение | 2 |
| 20 | T101480 | Шайба | 1 |
| 21 | AT202939 | Палец | 1 |
| 22 | 28H3401 | Проставка | 1 |
| 23 | T146246 | Шайба | 1 |
| 24 | 19M7489 | Болт с головкой | 1 |
| 25 | JD7763 | Смазка штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
