Вход корпус (NON оскиллатинг) — HITACHI LX230-5

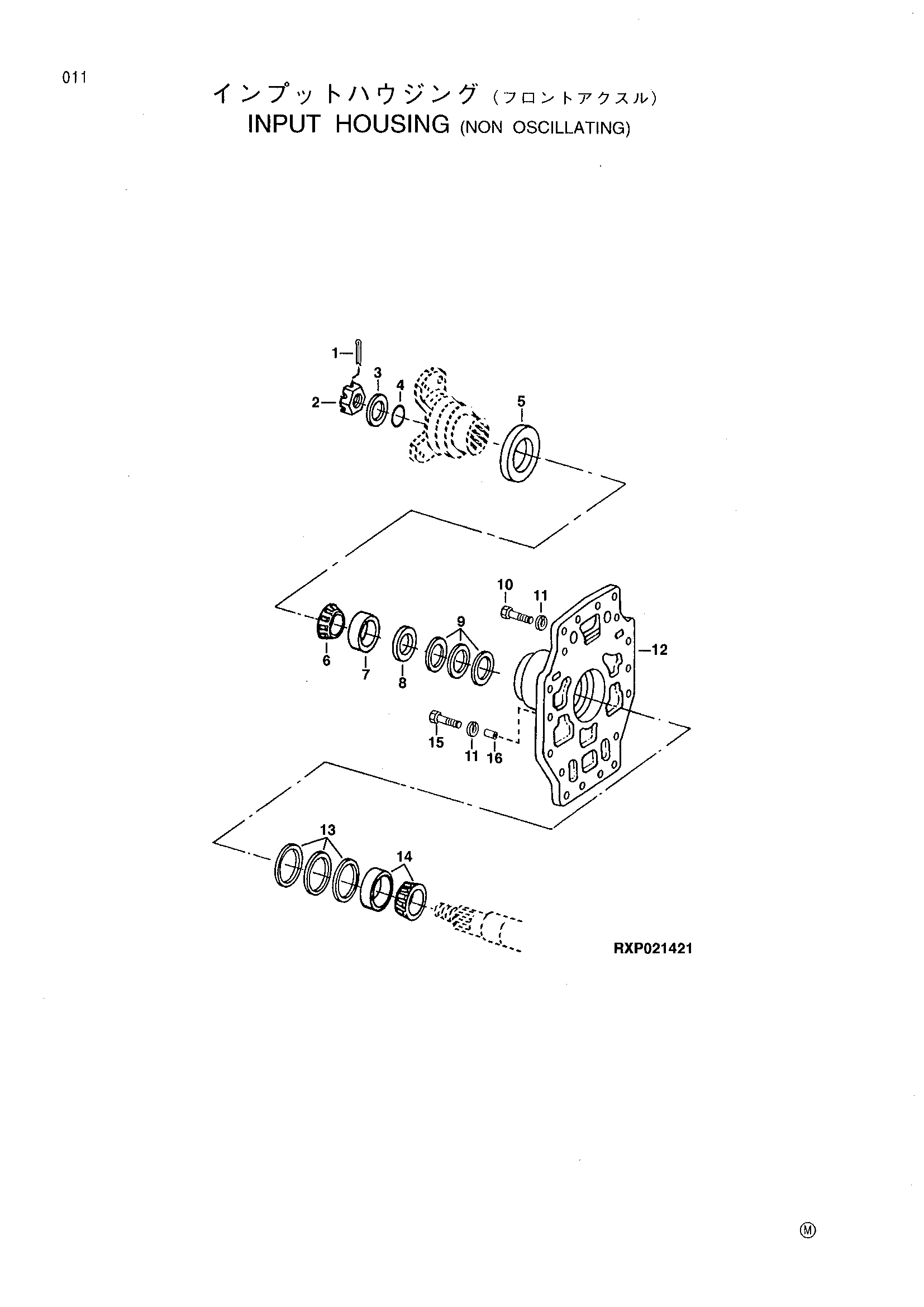

Заводская схема «Вход корпус (NON оскиллатинг)» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 11M7085 | Коттер палец | 1 |
| 2 | R47598 | Гайка | 1 |
| 3 | R48629 | Проставка | 1 |
| R48630 | Проставка | 1 | |
| R48631 | Проставка | 1 | |
| 4 | R44181 | Уплотнительное кольцо | 1 |
| 5 | AR79581 | Уплотнение | 1 |
| 6 | JD8970 | Подшипник коне | 1 |
| 7 | JD8264 | Подшипник чашка | 1 |
| 8 | R75639 | Шайба | 1 |
| 9 | R47593 | Регулировочная шайба 0.18mm | 1 |
| R47594 | Регулировочная шайба 0.25mm | 1 | |
| R47595 | Регулировочная шайба 0.30mm | 1 | |
| R47596 | Регулировочная шайба 0.38mm | 1 | |
| 10 | 19M7409 | Болт с головкой | 16 |
| 11 | R135543 | Шайба | 18 |
| 12 | R119300 | Крышка | 1 |
| 13 | R81362 | Регулировочная шайба 0.08mm | 1 |
| R81363 | Регулировочная шайба 0.13mm | 1 | |
| R81364 | Регулировочная шайба 0.25mm | 1 | |
| 14 | RE48761 | Каток подшипник | 1 |
| 15 | 19M7759 | Болт с головкой | 2 |
| 16 | T14386 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
