Вход вал, преобразователь корпус и подшипник крышка — HITACHI LX230-5

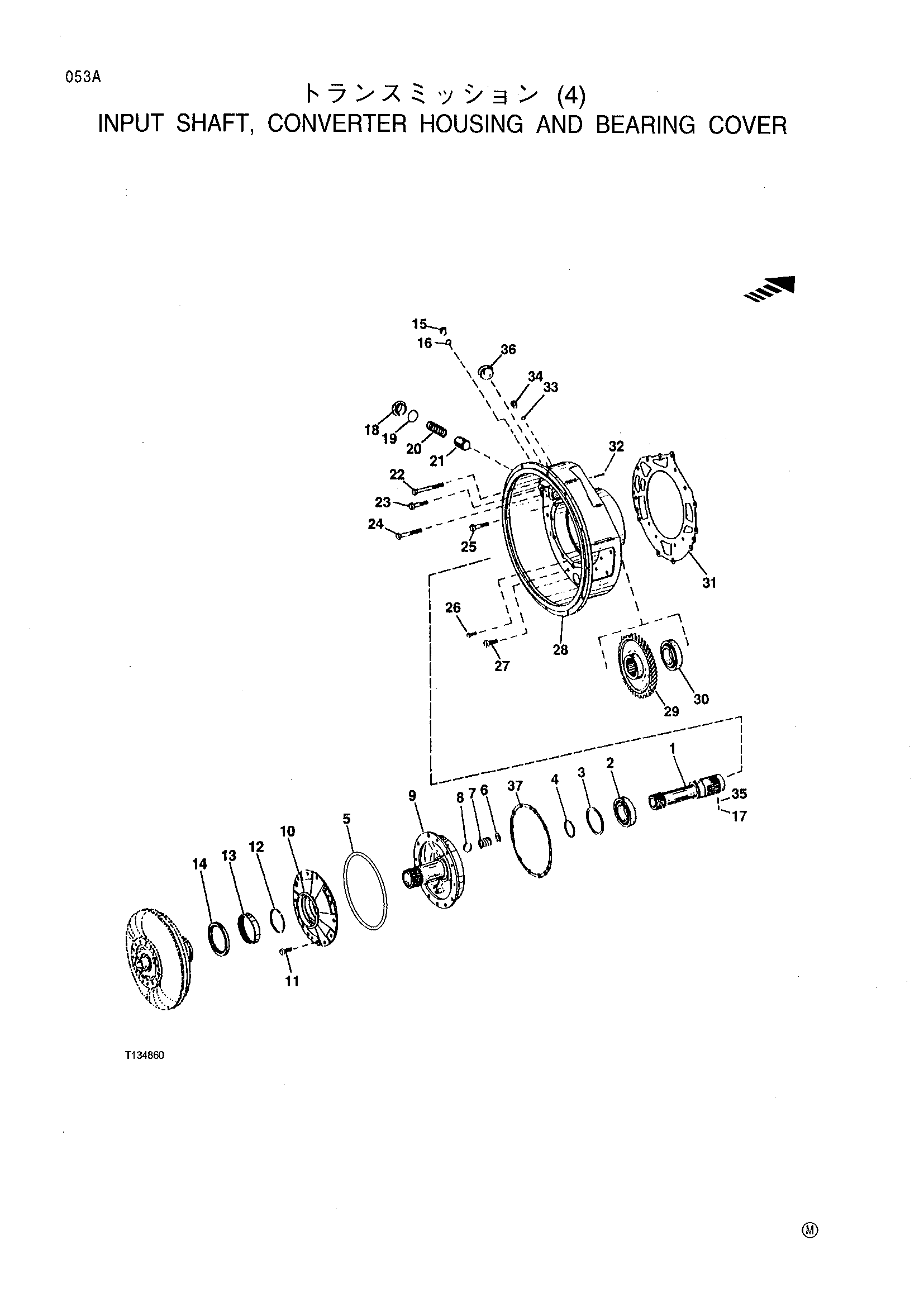

Заводская схема «Вход вал, преобразователь корпус и подшипник крышка» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T168727	Вал	1
2	T168914	Каток подшипник	1
3	T169704	Регулировочная шайба 2.15 MM	1
	T168856	Регулировочная шайба 2.00 MM	1
	T169792	Шайба 1.80 MM	1
	T168859	Регулировочная шайба 1.70 MM	1
	T168862	Регулировочная шайба 1.40 MM	1
	T169695	Регулировочная шайба 1.35 MM	1
	T168863	Регулировочная шайба 1.30 MM	1
	T169694	Регулировочная шайба 1.25 MM	1
	T168864	Регулировочная шайба 1.20 MM	1
	T169693	Регулировочная шайба 1.15 MM	1
	T168865	Регулировочная шайба 1.10 MM	1
	T169692	Регулировочная шайба 1.05 MM	1
	T168866	Регулировочная шайба 1.00 MM	1
	T169691	Регулировочная шайба 0.95 MM	1
	T169684	Регулировочная шайба 0.90 MM	1
	T169690	Регулировочная шайба 0.85 MM	1
4	T169019	Поршень кольцо	1
5	T180464	Уплотнительное кольцо	1
6	T169027	Кольцо	1
7	T168893	Пружина	1
8	T168778	Шарик	1
9	T168723	Фланец	1
10	T168729	Крышка	1
	T180463	Крышка	1
11	19M7550	Болт с головкой	12
12	T169020	Поршень кольцо	1
13	T168905	Неедле подшипник	1
14	T168903	Уплотнение	1
15	AT112799	Штуцер пробка	1
16	T74553	Уплотнительное кольцо	1
17	34M7204	Пружина палец	1
18	T169073	Болт с головкой	1
19	L55580	Уплотнительное кольцо	1
20	T168894	Пружина	1
21	T169739	Поршень	1
22	AT136445	Винт	2
23	19M7362	Болт с головкой	1
24	19M7753	Болт с головкой	1
25	19M7363	Болт с головкой	1
26	19M7017	Болт с головкой	4
27	19M7403	Болт с головкой	10
28	T168152	Трансмиссия корпус	1
29	T179180	Шестерня	1
30	JD37219	Каток подшипник	1
31	T168722	Прокладка	1
32	34M7044	Пружина палец	1
33	T170498	Уплотнительное кольцо	1
34	T168796	Пробка	1
35	34M7203	Пружина палец	1
36	T174496	Пробка	2
37	T168724	Прокладка	1
..	AT208319	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
