Тиминг шестерня крышка, направляющее колесо шестерня, передний пластина, и масляный — HITACHI LX230-5

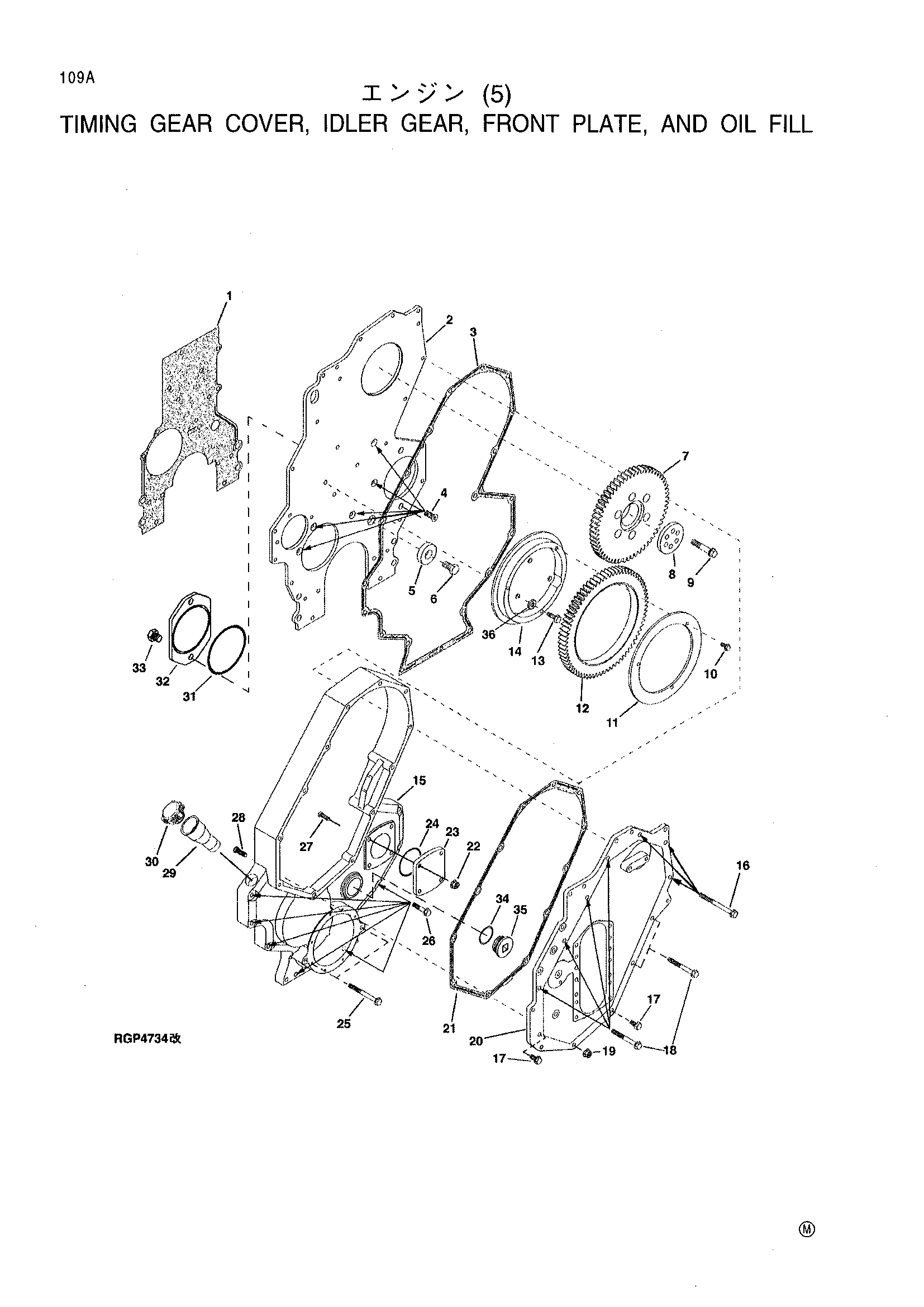

Заводская схема «Тиминг шестерня крышка, направляющее колесо шестерня, передний пластина, и масляный» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R119155 | Прокладка | 1 |
| R500212 | Прокладка | 1 | |
| 2 | R500117 | Пластина | 1 |
| RE501740 | Пластина | 1 | |
| N102039 | Колпачок | 4 | |
| 3 | R500213 | Прокладка | 1 |
| 4 | 19M8551 | Винт | 5 |
| 5 | R26333 | Шайба | 1 |
| 6 | 19M7488 | Болт с головкой | 1 |
| 7 | R116526 | Шестерня | 1 |
| 8 | R119575 | Шайба | 1 |
| 9 | R116911 | Болт с головкой | 6 |
| 10 | 19M7867 | Винт | 3 |
| 11 | R119156 | Пластина | 1 |
| 12 | RE53911 | Шестерня | 1 |
| 13 | 19M8738 | Болт с головкой | 3 |
| 14 | R119157 | Подшипник чашка | 1 |
| 15 | R131373 | Крышка | 1 |
| 16 | 19M7836 | Винт | 4 |
| 17 | 19M7786 | Винт | 2 |
| 18 | 19M7812 | Винт | 6 |
| 19 | 14M7296 | Фланец гайка | 1 |
| 20 | R129809 | Крышка | 1 |
| 21 | R500214 | Прокладка | 1 |
| 22 | 14M7296 | Фланец гайка | 4 |
| 23 | R130937 | Крышка | 1 |
| 24 | R82459 | Уплотнительное кольцо | 1 |
| 25 | 19M7836 | Винт | 2 |
| 26 | 19M8528 | Винт | 6 |
| 27 | R119159 | Болт | 4 |
| 28 | R119159 | Болт | 1 |
| 29 | R120801 | Дипстикк трубка | 1 |
| 30 | RE500250 | Заливная горловина колпачок | 1 |
| 34 | T74492 | Уплотнительное кольцо | 1 |
| 35 | R131660 | Пробка | 1 |
| 36 | R43696 | Шайба | 3 |
| .. | R128802 | Кронштейн | 1 |
| .. | 19M7898 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
