Трансмиссия и гидравлический насос привод вал — HITACHI LX230-5

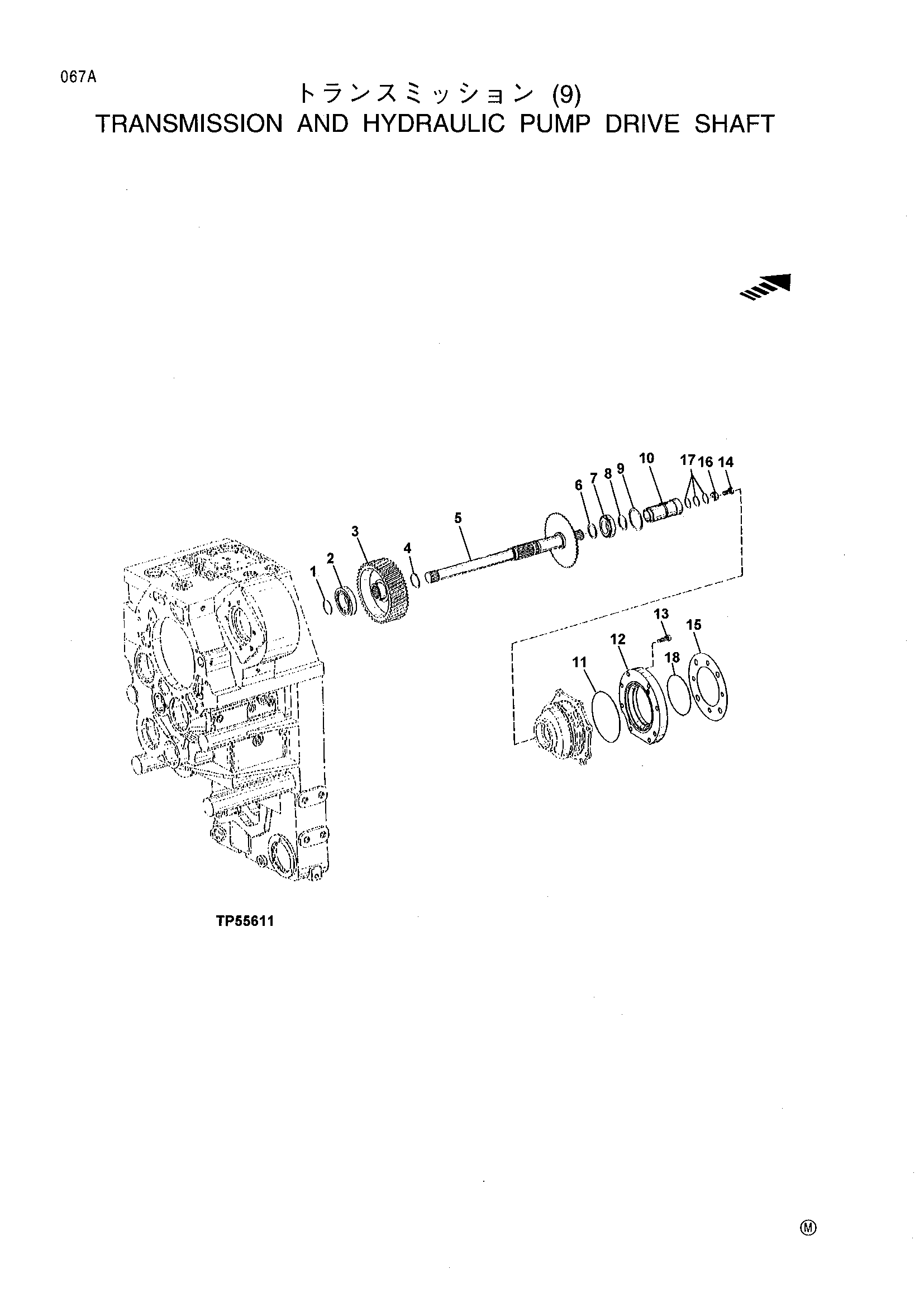

Заводская схема «Трансмиссия и гидравлический насос привод вал» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T168706	Поршень кольцо	1
2	JD37219	Каток подшипник	1
3	T169096	Шестерня	1
4	T170193	Кольцо	1
5	T174049	Универсальный дривесхафт	1
6	T168824	Шайба	1
	T169626	Регулировочная шайба 0.50 MM	1
	T169627	Регулировочная шайба 0.30 MM	1
	T169628	Регулировочная шайба 0.10 MM	1
	T169629	Регулировочная шайба 0.20 MM	1
	T169635	Регулировочная шайба 1.50 MM	1
7	T170190	Каток подшипник	1
8	T169100	Шайба	1
9	L41005	Регулировочная шайба 0.10 MM	1
	T169663	Регулировочная шайба 0.15 MM	1
	L41004	Регулировочная шайба 0.20 MM	1
	T169664	Регулировочная шайба 0.25 MM	1
	L41003	Регулировочная шайба 0.30 MM	1
	T169665	Регулировочная шайба 0.35 MM	1
	L41002	Регулировочная шайба 0.40 MM	1
	L101689	Регулировочная шайба 0.45 MM	1
	L41001	Регулировочная шайба 0.50 MM	1
	L101690	Регулировочная шайба 0.55 MM	1
	L41000	Регулировочная шайба 0.60 MM	1
	L112211	Шайба 0.65 MM	1
	L112212	Шайба 0.70 MM	1
	L112213	Шайба 0.75 MM	1
	L40999	Шайба 0.80 MM	1
	L112214	Шайба 0.85 MM	1
	L112215	Шайба 0.90 MM	1
	L112216	Шайба 0.95 MM	1
	L40998	Шайба 1.00 MM	1
	L112222	Шайба 1.05 MM	1
	L112217	Шайба 1.10 MM	1
	L112218	Шайба 1.15 MM	1
	L40997	Шайба 1.20 MM	1
	L112219	Шайба 1.25 MM	1
9	L112220	Шайба 1.30 MM	1
	L112221	Шайба 1.35 MM	1
	L112210	Шайба 1.40 MM	1
	L112209	Шайба 1.45 MM	1
	L112208	Шайба 1.50 MM	1
	L112207	Шайба 1.55 MM	1
	L112206	Шайба 1.60 MM	1
	L112205	Шайба 1.65 MM	1
	L112198	Шайба 2.00 MM	1
10	T168758	Муфта	1
11	T174398	Уплотнительное кольцо	1
12	T173741	Фланец	1
13	T169044	Болт с головкой	8
14	L31212	Болт с головкой	1
15	T168712	Прокладка	1
16	T168759	Пластина	1
17	T169619	В-ринг уплотнение	3
18	T174529	Уплотнительное кольцо	1
..	AT208319	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
