Коромысло рукоять вал, пусх пинс, и коромысло армс — HITACHI LX230-5

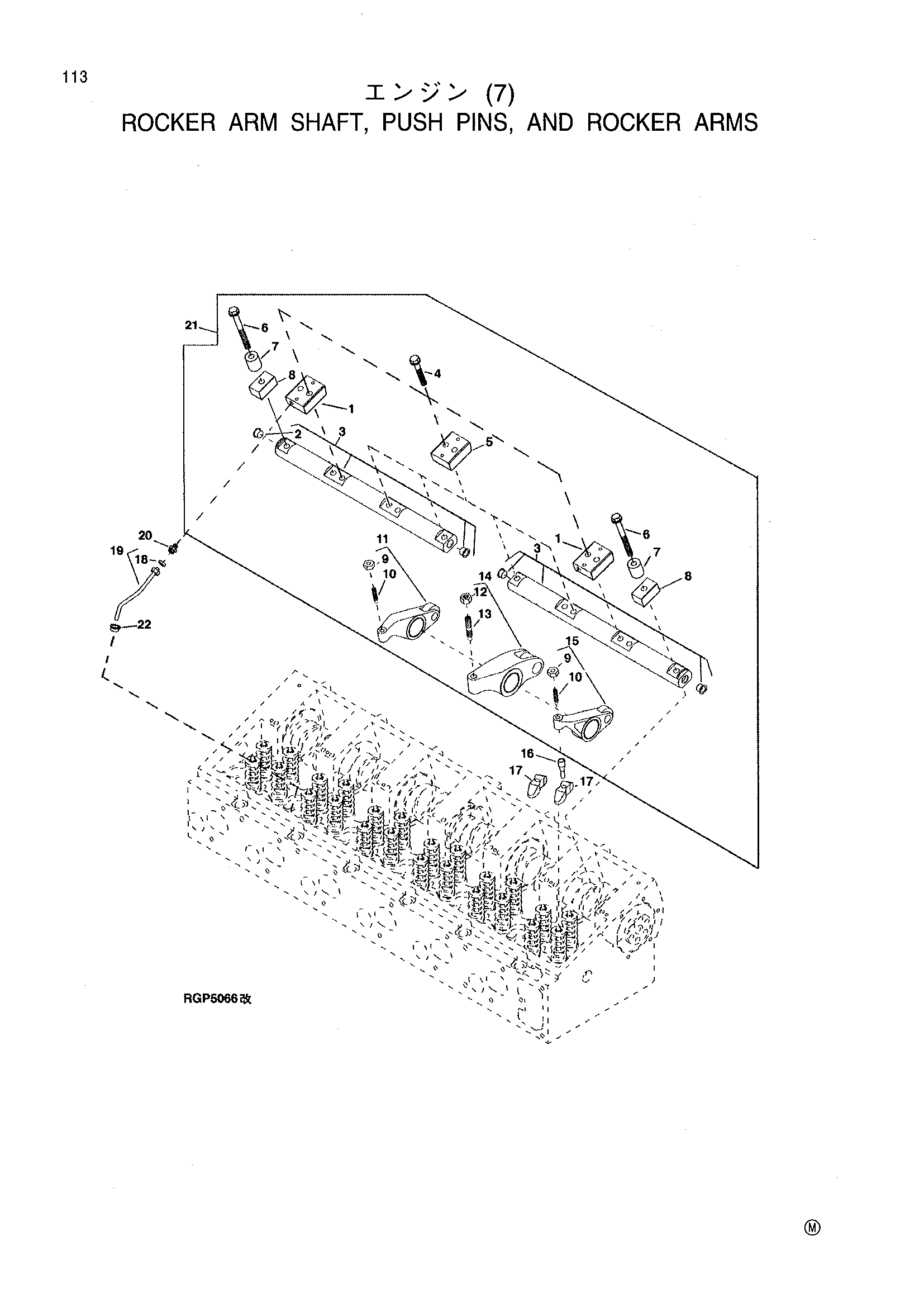

Заводская схема «Коромысло рукоять вал, пусх пинс, и коромысло армс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R130502 | Хомут | 2 |
| 2 | 30M7010 | Колпачок | 4 |
| 3 | RE66193 | Коромысло рукоять вал | 2 |
| 4 | R136507 | Винт | 10 |
| 5 | R130595 | Хомут | 3 |
| 6 | R136508 | Винт | 2 |
| 7 | R127203 | Проставка | 2 |
| 8 | R130501 | Хомут | 2 |
| 9 | R500145 | Гайка | 12 |
| 10 | R116556 | Винт | 12 |
| 11 | RE53420 | Коромысло рукоять | 6 |
| 12 | R130643 | Гайка | 6 |
| 13 | R115516 | Винт | 6 |
| 14 | RE52232 | Коромысло рукоять | 6 |
| 15 | RE53416 | Коромысло рукоять | 6 |
| 16 | R117069 | Пусх шток | 12 |
| 17 | R503824 | Кроссбар | 12 |
| 18 | R51936 | Манжета | 2 |
| 19 | RE55828 | Масляный линия | 2 |
| 20 | RE502650 | Штуцер | 2 |
| 21 | RE63283 | Коромысло рукоять | 1 |
| 22 | R115592 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
