Турбокомпрессор и масляный линии — HITACHI LX230-5

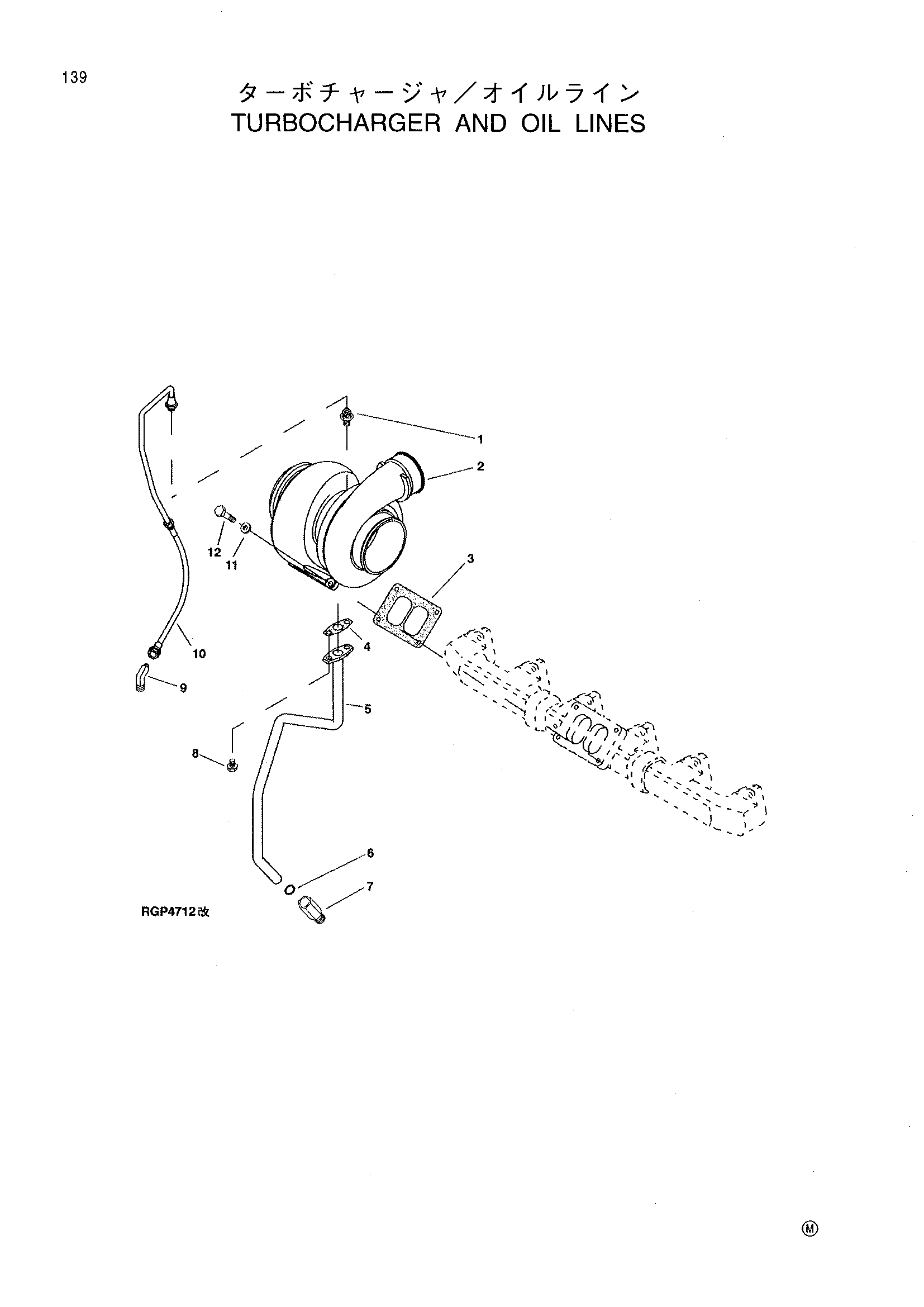

Заводская схема «Турбокомпрессор и масляный линии» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	A4925R	Штуцер	1
2	RE69007	Турбокомпрессор	1
3	R49697	Прокладка	1
4	R105346	Прокладка	1
5	RE65198	Масляный линия	1
6	R72328	Уплотнительное кольцо	1
7	R41285	Адаптер	1
8	CC22170	Болт с головкой	2
9	R116203	Угловой штуцер штуцер	1
10	RE66525	Масляный линия	1
11	M72490	Шайба	4
12	R127941	Болт с головкой	4

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
