Мост корпус и вал (нон-оскиллатинг) — HITACHI LX230-5

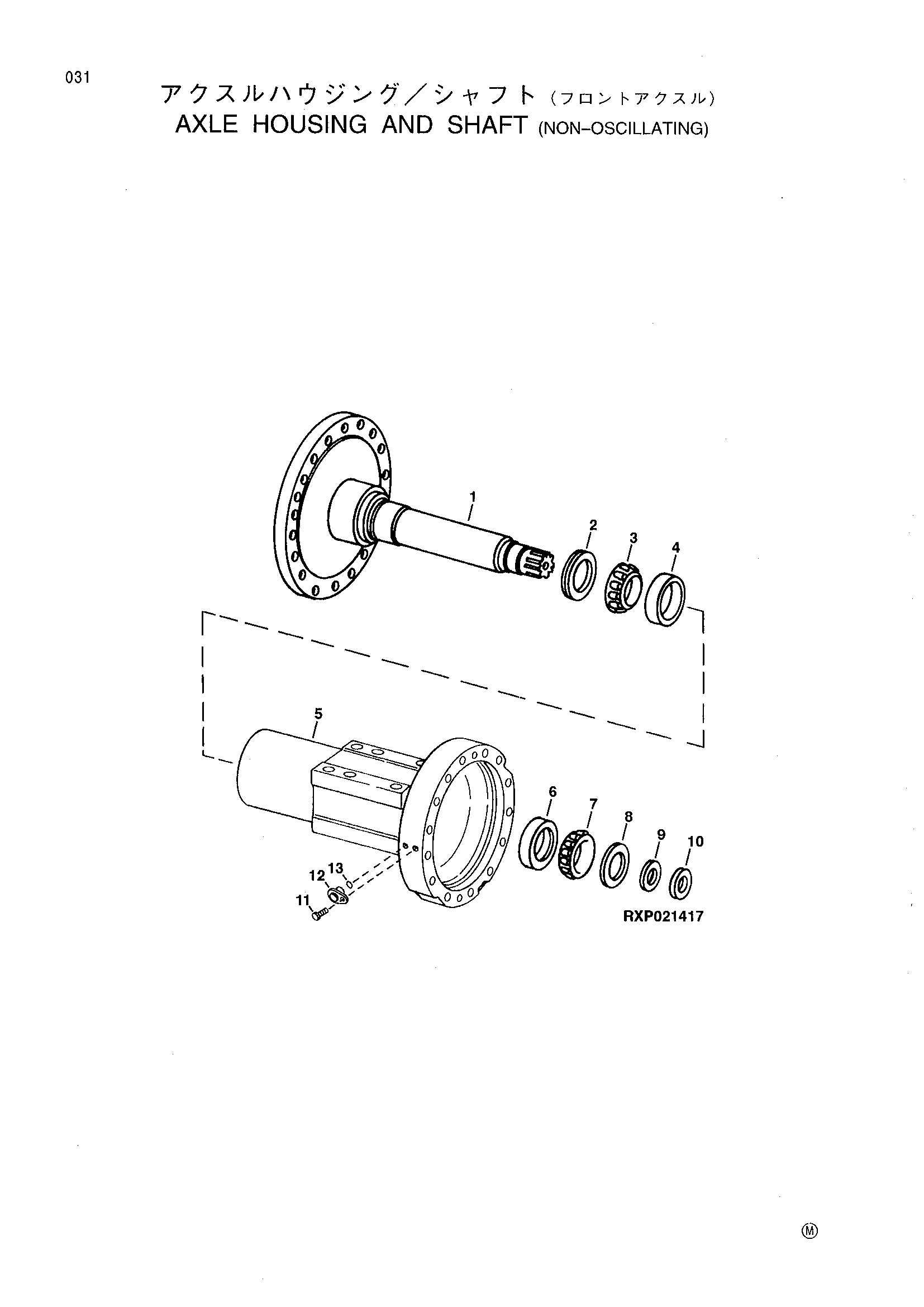

Заводская схема «Мост корпус и вал (нон-оскиллатинг)» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R121325 | Вал | 1 |
| 2 | R121331 | Уплотнение | 1 |
| 3 | JD9033 | Подшипник коне | 1 |
| 4 | JD8297 | Подшипник чашка | 1 |
| 5 | R127807 | Корпус | 1 |
| 6 | JD9127 | Подшипник чашка | 1 |
| 7 | JD9069 | Подшипник коне | 1 |
| 8 | R63237 | Регулировочная шайба 0.25mm | 1 |
| 9 | R63246 | Регулировочная шайба 0.51mm | 2 |
| R63247 | Регулировочная шайба 0.13mm | 4 | |
| R63248 | Регулировочная шайба 0.18mm | 3 | |
| 10 | R33330 | Шайба | 1 |
| 11 | 19M7560 | Болт с головкой | 1 |
| 12 | RE67831 | Пробка | 1 |
| 13 | R76617 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
