TWO рычаг контроллер — HITACHI LX230-5

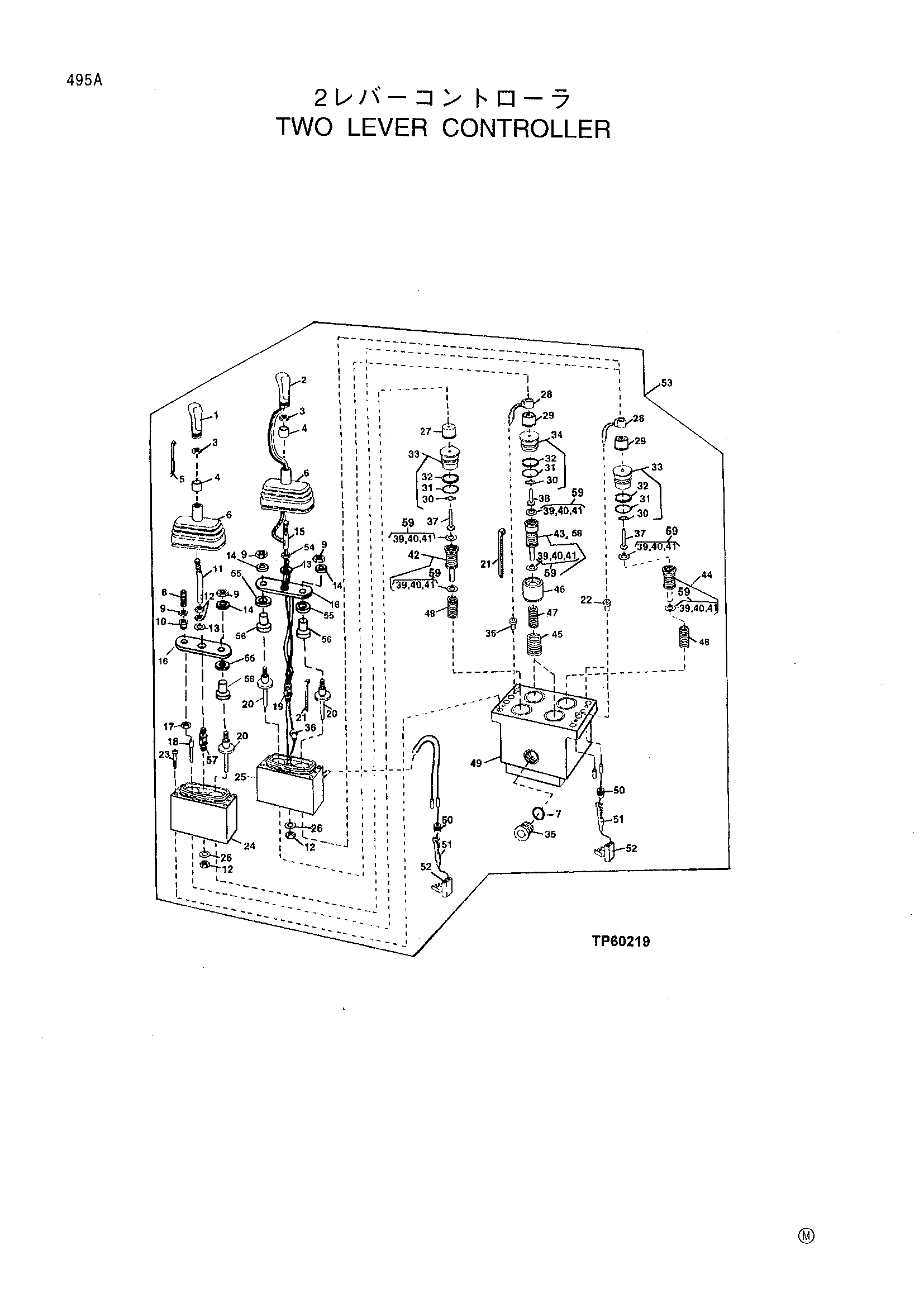

Заводская схема «TWO рычаг контроллер» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT172629	Рукоятка	1
3	T170269	Гайка	2
4	AT208911	Фиксатор	2
5	H77698	TIE лента	2
6	T170295	Защитный чехол	2
7	R26375	Уплотнительное кольцо	1
8	T172523	Комплект винт	1
9	T170275	Гайка	4
10	T170273	Пробка	1
11	T173208	Рычаг	1
12	T173219	Гайка	4
13	T173205	Шайба	2
14	T173206	Шайба	3
15	T173209	Рычаг	1
16	T173210	Пластина	2
17	T170272	Гайка	1
18	T170274	Штанга	1
19	AT210262	Универсальный соединение	1
20	AT210250	Шарик соединение разъём	3
21	T170262	Страп	4
22	T170382	Уплотнительная втулка	1
23	T170367	Болт с головкой	8
..	AT209780	Уплотнение комплект	1
..	AT209784	Рукоятка	1
..	AT209788	Комплект	1
26	T172609	Шайба	2
27	T170278	Трубка	1
29	T170284	Фиксатор	3
30	T131617	Кольцо	4
31	T170306	Уплотнение	4
32	T170307	Бакк-уп кольцо	4
33	AT208178	Фиксатор	2
34	AT208179	Фиксатор	2
35	AT49216	Штуцер	1
36	T170266	Уплотнительная втулка	3
37	T170285	Плунжер	3
38	T170286	Плунжер	1
39	T103094	Регулировочная шайба 0.4 MM	1
40	T103093	Регулировочная шайба 0.2 MM	1
41	T103092	Регулировочная шайба 0.1 MM	1
42	AT208182	Золотник	1
43	AT208183	Золотник	1
44	AT208181	Золотник	1
45	T170288	Пружина	2
46	AT208180	Комплект	2
47	T170289	Пружина	2
48	T170287	Пружина	2
50	R78059	Электрический пробка	8
51	R78058	Палец контакт	8
52	R78053	Разъём корпус	4
53	AT210818	Клапан	1
54	T173220	Гайка	1
55	T173207	Шайба	3
56	T173179	Втулка	3
57	AT210263	Универсальный соединение	2
58	AT209789	Золотник	1
59	AT210376	Комплект	1
..	AT209780	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
