Баттериес, каблес, клампс и гроундинг страп — HITACHI LX230-5

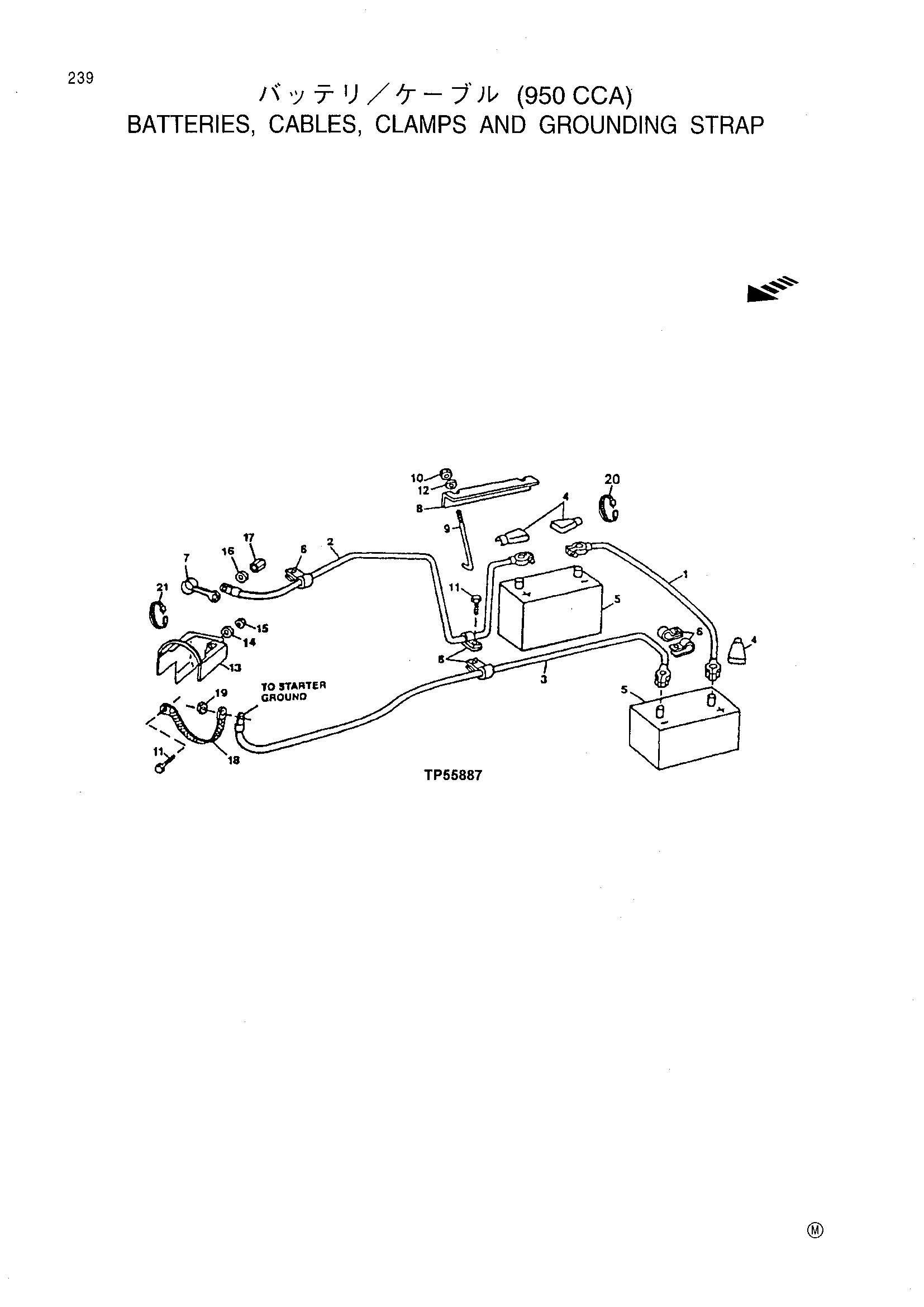

Заводская схема «Баттериес, каблес, клампс и гроундинг страп» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT202813 | Трос | 1 |
| 2 | AT202812 | Трос | 1 |
| 3 | AT202814 | Трос | 1 |
| 4 | R44302 | TIE лента | 1 |
| 5 | TY6128 | Аккумулятор | 2 |
| 6 | AH77869 | Зажим | 2 |
| 7 | T134104 | Крышка | 1 |
| 8 | T173559 | Угол | 2 |
| 9 | T79471 | Крюк болт | 4 |
| 10 | 14M7396 | Блокировка гайка | 4 |
| 11 | 19M7784 | Винт | 3 |
| 12 | 24M7298 | Шайба | 4 |
| 13 | R99303 | Щиток | 1 |
| 14 | H77698 | TIE лента | 2 |
| 15 | 14H631 | Гайка | 1 |
| 16 | 24M7240 | Шайба | 1 |
| 17 | T134103 | Гайка | 1 |
| 18 | AT38449 | Гроунд трос | 1 |
| 19 | 14H1040 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
