Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс — HITACHI LX230-5

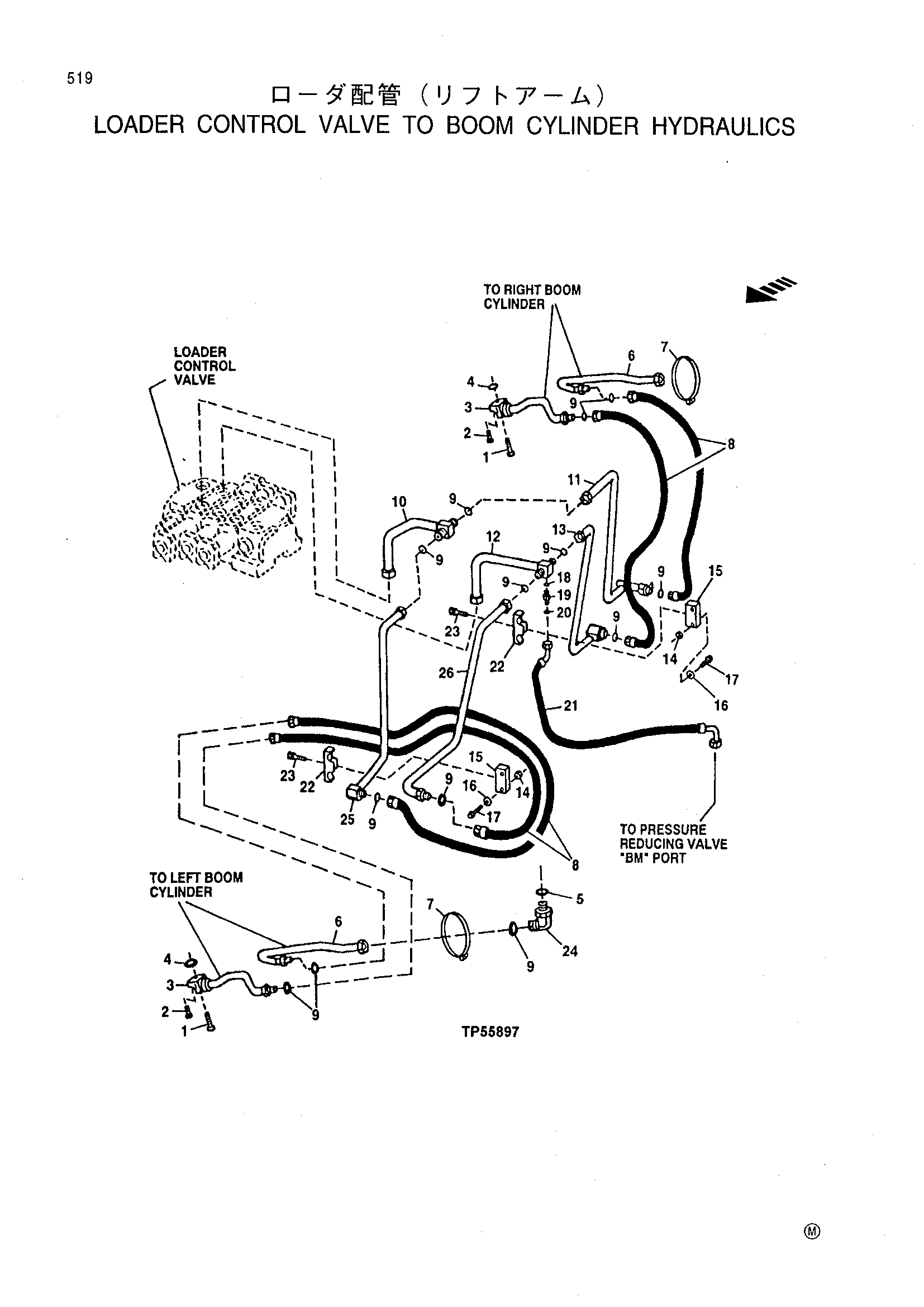

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3057 | Болт с головкой | 4 |
| 2 | 19H3057 | Болт с головкой | 4 |
| 3 | AT203028 | Масляный линия | 2 |
| 4 | T72216 | Уплотнительное кольцо | 2 |
| 5 | U13639 | Уплотнительное кольцо | 1 |
| 6 | AT203027 | Масляный линия | 2 |
| 7 | AH130230 | Шланг хомут | 2 |
| 8 | AT203018 | Гидравлический хосе-фабрикат | 4 |
| 9 | T78612 | Уплотнительное кольцо | 12 |
| 10 | AT207214 | Масляный линия | 1 |
| 11 | AT203022 | Линия | 1 |
| 12 | AT207213 | Линия | 1 |
| 13 | AT203026 | Линия | 1 |
| 14 | 14M7296 | Фланец гайка | 4 |
| 15 | T156738 | Хомут | 2 |
| 16 | 24M7296 | Шайба | 4 |
| 17 | 19M7808 | Винт | 4 |
| 18 | R28782 | Уплотнительное кольцо | 1 |
| 19 | 38H1159 | Адаптер | 1 |
| AT223648 | Штуцер | 1 | |
| 20 | T77814 | Уплотнительное кольцо | 1 |
| 21 | AT203061 | Гидравлический хосе-фабрикат | 1 |
| 22 | T52979 | Хомут | 2 |
| 23 | 19M7816 | Винт | 2 |
| 24 | 38H1008 | Угловой штуцер штуцер | 1 |
| 25 | AT203021 | Линия | 1 |
| 26 | AT203025 | Линия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
