Воздушный фильтр, воздушный фильтр филтерс и воздушный фильтр HOS — HITACHI LX230-5

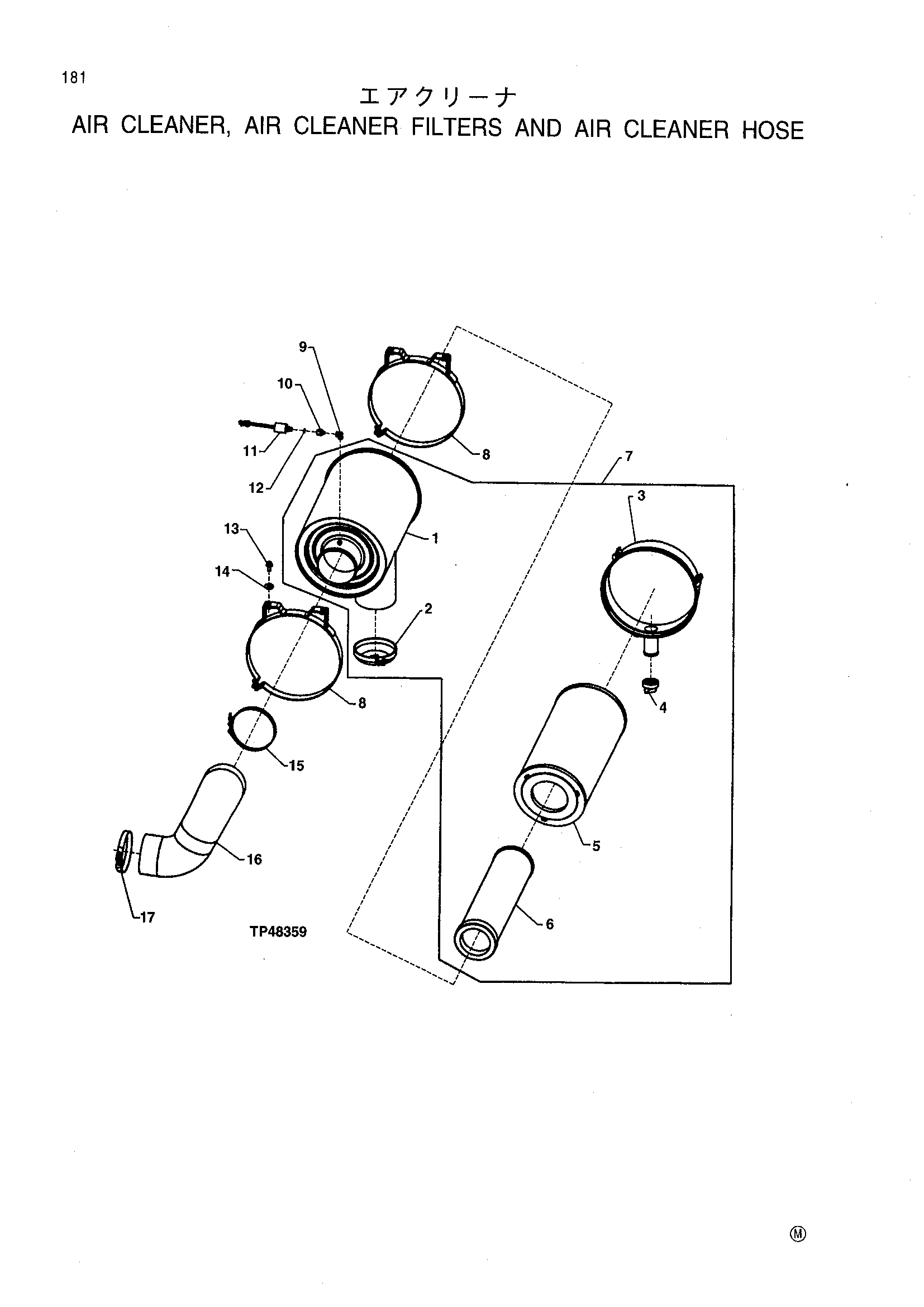

Заводская схема «Воздушный фильтр, воздушный фильтр филтерс и воздушный фильтр HOS» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT202909 | Корпус | 1 |
| 2 | AT206940 | Экран | 1 |
| 3 | AT202908 | Крышка | 1 |
| 4 | R48568 | Клапан | 1 |
| 5 | AT203050 | Фильтр элемент | 1 |
| 6 | AT203051 | Фильтр элемент | 1 |
| 7 | AT202910 | Воздушный фильтр | 1 |
| 8 | AT211206 | Лента | 2 |
| 9 | 15H95 | Угловой штуцер штуцер | 1 |
| 10 | T82907 | Адаптер | 1 |
| 11 | RE12176 | Воздушный фильтр рстр датчик | 1 |
| AT222576 | Выключатель | 1 | |
| 12 | R26286 | Уплотнительное кольцо | 1 |
| 13 | 19M7785 | Винт | 4 |
| 14 | 24M7296 | Шайба | 4 |
| 15 | AT53440 | Хомут | 1 |
| 16 | T156662 | Всасывание шланг | 1 |
| T174851 | Воздушный впускной | 1 | |
| 17 | AT53438 | Шланг хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
