Топливный бак и топливный бак шланги — HITACHI LX230-5

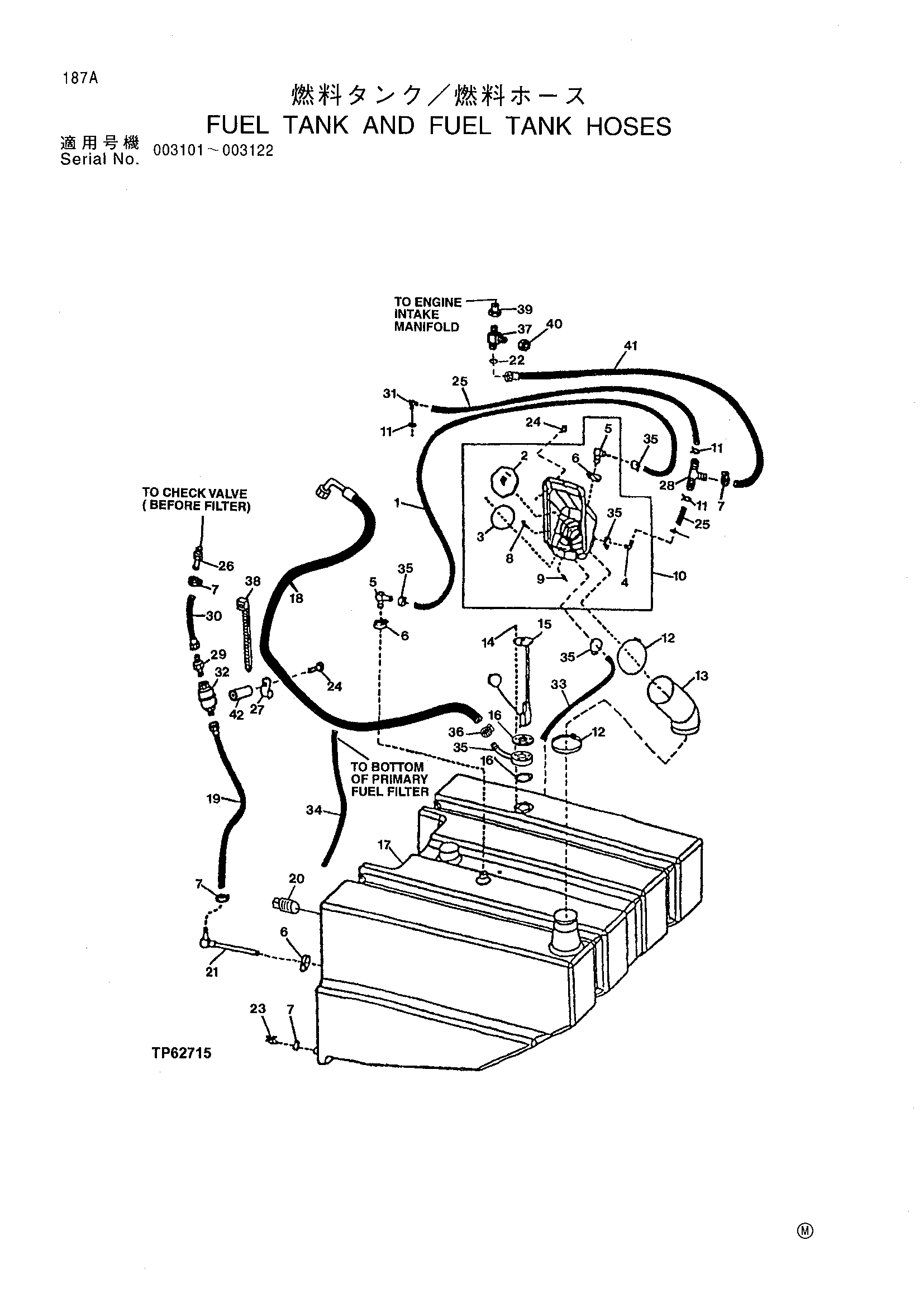

Заводская схема «Топливный бак и топливный бак шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | AMT1274 | Заливная горловина колпачок | 1 |
| 3 | U42702 | Уплотнительное кольцо | 1 |
| 4 | E48497 | Шланг штуцер | 1 |
| 5 | T167934 | Угловой штуцер штуцер | 2 |
| 6 | AR21839 | Хомут | 3 |
| 7 | AR21836 | Хомут | 3 |
| 8 | 03M7342 | Болт | 4 |
| 9 | 14M7303 | Фланец гайка | 4 |
| 10 | AT208158 | Заливная горловина некк | 1 |
| 11 | PT9412 | Шланг хомут | 4 |
| 12 | AR21842 | Хомут | 2 |
| 13 | T177501 | Шланг | 1 |
| 14 | 21H1356 | Винт | 5 |
| 15 | AT222404 | Топливный сендер | 1 |
| 16 | T155195 | Прокладка | 2 |
| 17 | T156048 | Топливный бак | 1 |
| 18 | AT222211 | Гидравлический хосе-фабрикат | 1 |
| 19 | AT209913 | Гидравлический хосе-фабрикат | 1 |
| 20 | 15H623 | Трубка пробка | 1 |
| 21 | T156660 | Штуцер | 1 |
| 22 | T77613 | Уплотнительное кольцо | 1 |
| 23 | AT156632 | Дренажный клапан | 1 |
| 24 | 19M7811 | Винт | 3 |
| 26 | T103301 | Шланг штуцер | 1 |
| 27 | T74416 | Хомут | 1 |
| 28 | N154080 | TEE штуцер | 1 |
| 29 | R27095 | Штуцер | 1 |
| 30 | AT209941 | Гидравлический хосе-фабрикат | 1 |
| 31 | R156318 | Угловой штуцер штуцер | 1 |
| 32 | RE38818 | Сетчатый фильтр | 1 |
| 35 | AT222232 | Адаптер | 1 |
| 36 | TY22462 | Хомут | 1 |
| 37 | AT161752 | TEE штуцер | 1 |
| 38 | R44302 | TIE лента | 2 |
| 39 | 15H511 | Трубка втулка | 1 |
| 40 | 38H1414 | Штуцер пробка | 1 |
| 41 | AT221470 | Шланг | 1 |
| 42 | 28H3399 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
