Ауксилиарй секция клапан — HITACHI LX230-5

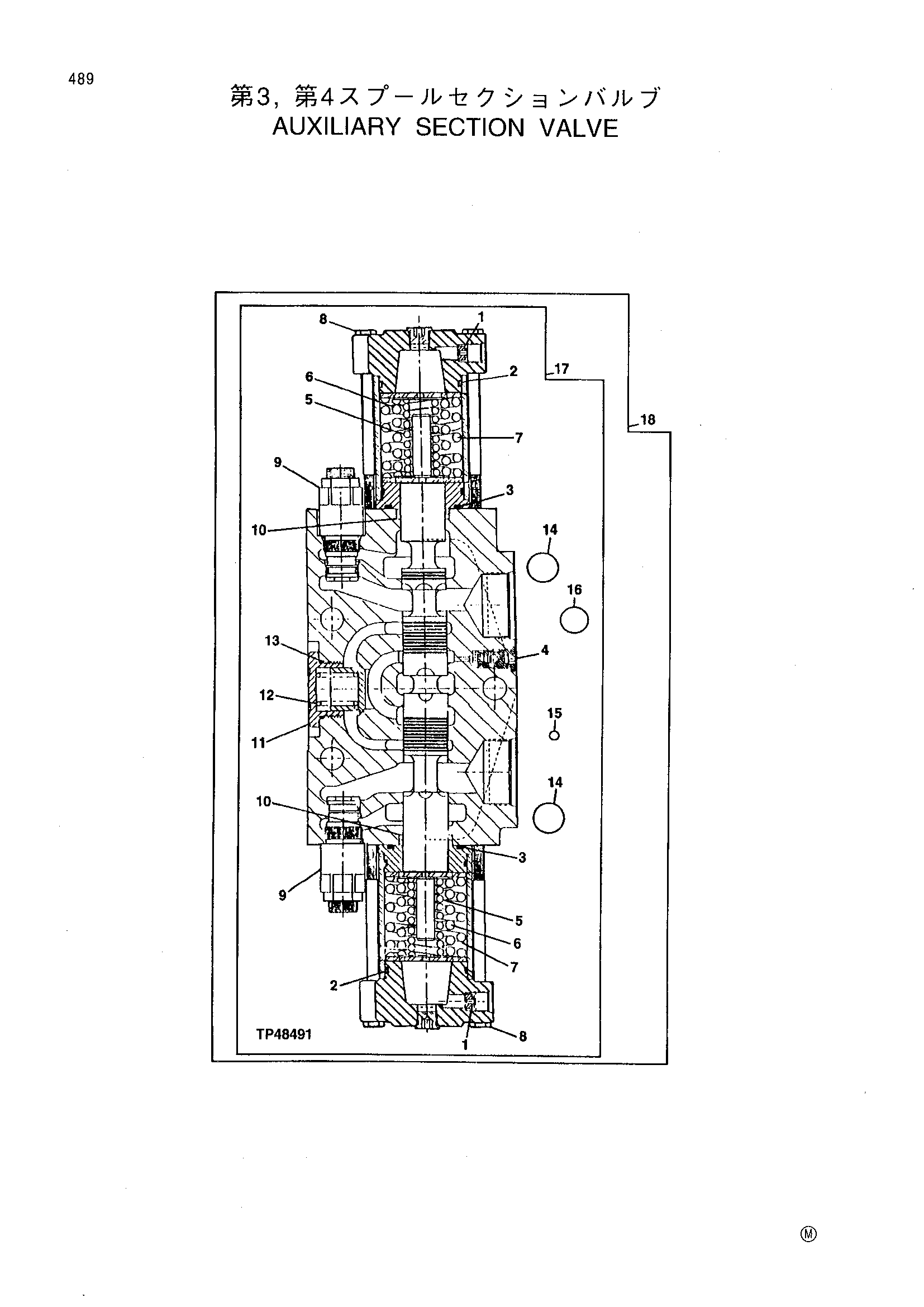

Заводская схема «Ауксилиарй секция клапан» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T169955 | Дроссель | 2 |
| 2 | T169973 | Уплотнение | 2 |
| 3 | T169975 | Уплотнение | 2 |
| 4 | AT207941 | Клапан | 1 |
| T77613 | Уплотнительное кольцо | 1 | |
| T171776 | Бакк-уп кольцо | 1 | |
| 5 | T169964 | Пружина | 2 |
| 6 | T169965 | Пружина | 2 |
| 7 | T169966 | Пружина | 7 |
| 8 | T169961 | Болт с головкой | 8 |
| 9 | AT209756 | Предохранительный клапан | 2 |
| 10 | U45855 | Шайба | 2 |
| 11 | T169967 | Колпачок | 1 |
| 12 | T169969 | Пружина | 1 |
| 13 | T169968 | Уплотнительное кольцо | 1 |
| 14 | T169959 | Уплотнение | 2 |
| 15 | T169957 | Уплотнительное кольцо | 1 |
| 16 | T169959 | Уплотнение | 1 |
| 17 | AT207950 | Клапан | 1 |
| 18 | AT202878 | Комплект | 1 |
| AT202879 | Комплект | 1 | |
| .. | AT210107 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
