Колесо узел в сборе — HITACHI LX230-5

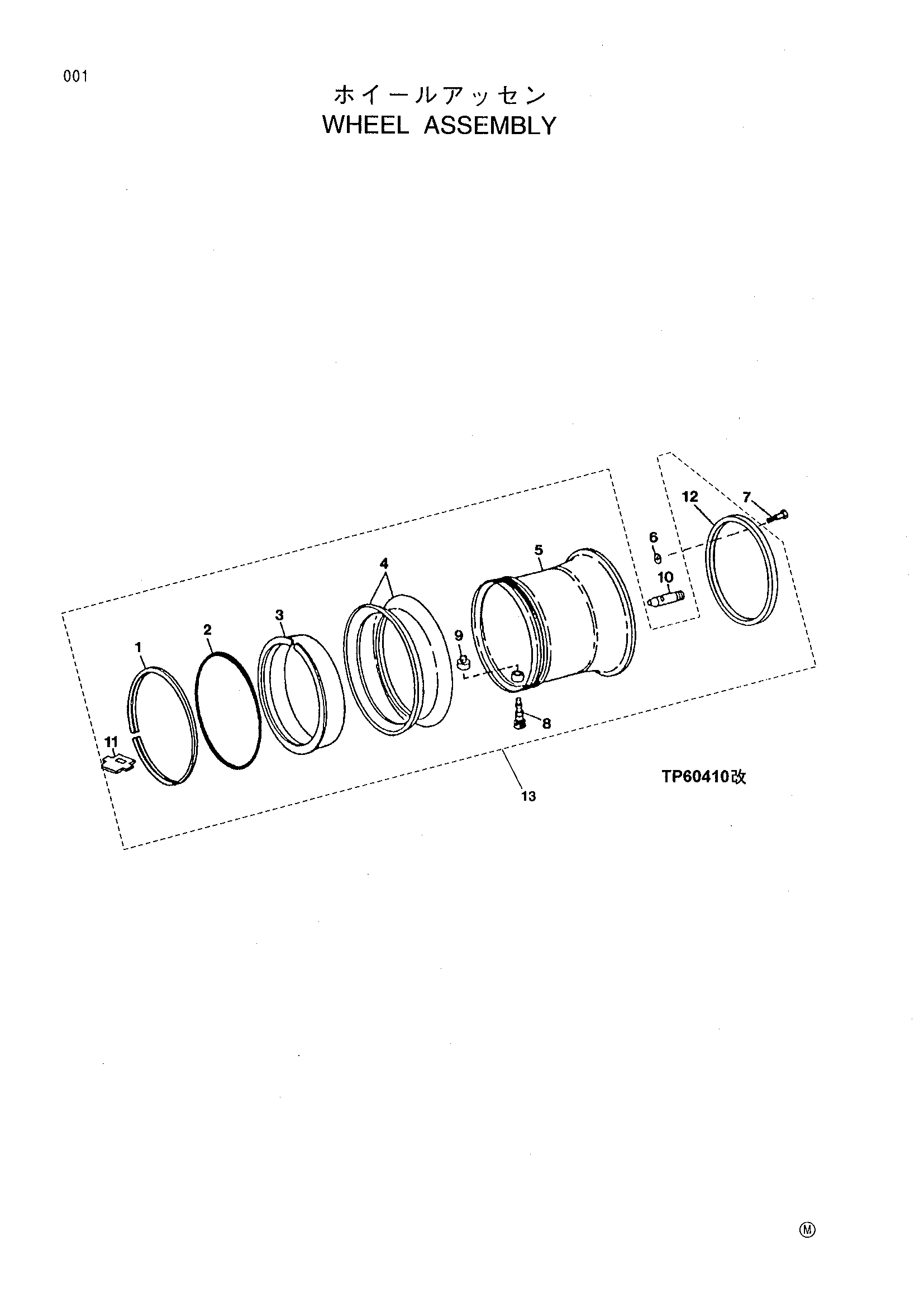

Заводская схема «Колесо узел в сборе» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T55258 | Колесо кольцо | 1 |
| 2 | R29480 | Уплотнительное кольцо | 1 |
| 3 | AT207399 | Кольцо | 1 |
| AT207308 | Кольцо | 1 | |
| 4 | R29477 | Колесо кольцо | 2 |
| T34960 | Колесо кольцо | 2 | |
| 5 | AT207398 | Колесо | 1 |
| AT207309 | Колесо | 1 | |
| 6 | 24M7243 | Шайба | 14 |
| 7 | 19M7903 | Болт с головкой | 14 |
| 8 | AT67275 | Шина клапан стем | 1 |
| 9 | 15H709 | Штуцер | 1 |
| 10 | T169836 | Шпилька | 3 |
| 11 | T168523 | Шпонка | 1 |
| 12 | T168432 | Проставка | 1 |
| 13 | AT207258 | Колесо | 1 |
| AT202906 | Колесо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
