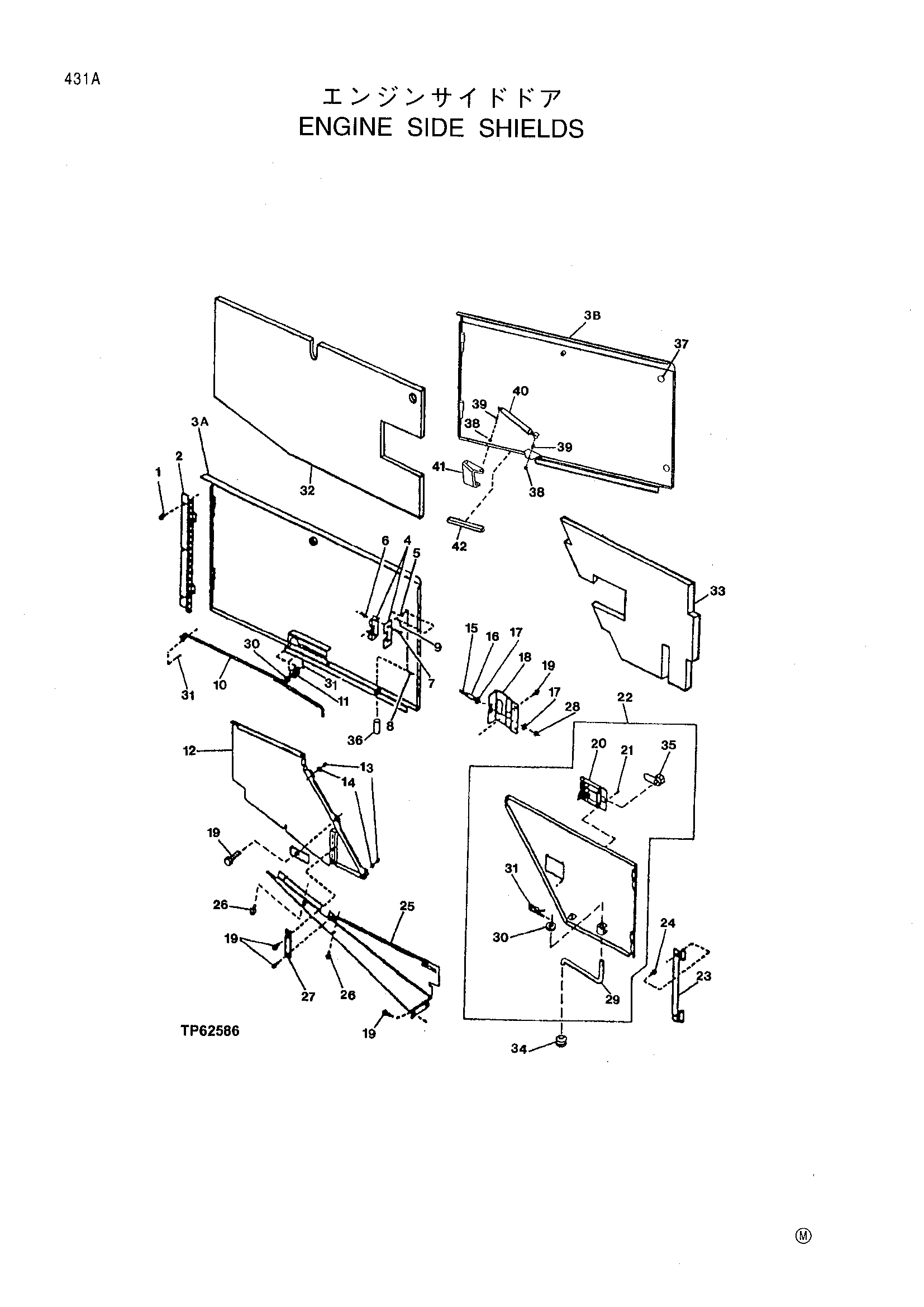

Двигатель боковой схиелдс — HITACHI LX230-5

Заводская схема «Двигатель боковой схиелдс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	19M7783	Винт	6
2	AT208159	Петля	2
3B	AT221979	Щиток	1
	AT221978	Щиток	1
4	AT106472	Защёлка	1
	AT106473	Защёлка	1
5	24M7238	Шайба	2
6	14M7397	Блокировка гайка	8
7	19M7833	Винт	8
8	AT203184	Шток	2
9	R46528	Пружина локкинг палец	6
10	AT202998	Шток	1
	AT202985	Шток	1
11	T170057	Шайба	2
12	AT203046	Крышка	1
	AT203045	Крышка	1
13	AT219974	Бумпер	4
14	14M7152	Гайка	4
15	19M7808	Винт	2
16	T101975	Втулка	2
17	24M7296	Шайба	4
18	T156556	Пластина	2
19	19M7785	Винт	16
20	AT221696	Защёлка	2
	AT211118	Замок	1
21	H85233	Заклёпка	8
22	AT209919	Дверь	1
	AT209918	Дверь	1
23	AT208440	Петля	2
24	19M7784	Винт	4
25	AT203053	Кронштейн	1
	AT203052	Кронштейн	1
26	19M7788	Винт	4
27	T156579	Штанга	2
28	14M7296	Фланец гайка	2
29	T172637	Шток	2
31	J16931	Пружина локкинг палец	6
32	T174211	Изолятор	1
	T174213	Изолятор	1
	T178186	Изолятор	1
	T178185	Изолятор	1
33	T174212	Изолятор	1
	T174214	Изолятор	1
34	N30256	Уплотнительная втулка	2
35	AT211118	Замок	2
36	T70154	Уплотнительная втулка	4
37	T149895	Табличка	4
38	14M7298	Фланец гайка	4
39	T177909	Шарик шпилька	4
40	AT222529	Гидроцилиндр	2
41	T177989	Кронштейн	1
	T177950	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
