Конденсатор, рекеивер-дриер и шланги — HITACHI LX230-5

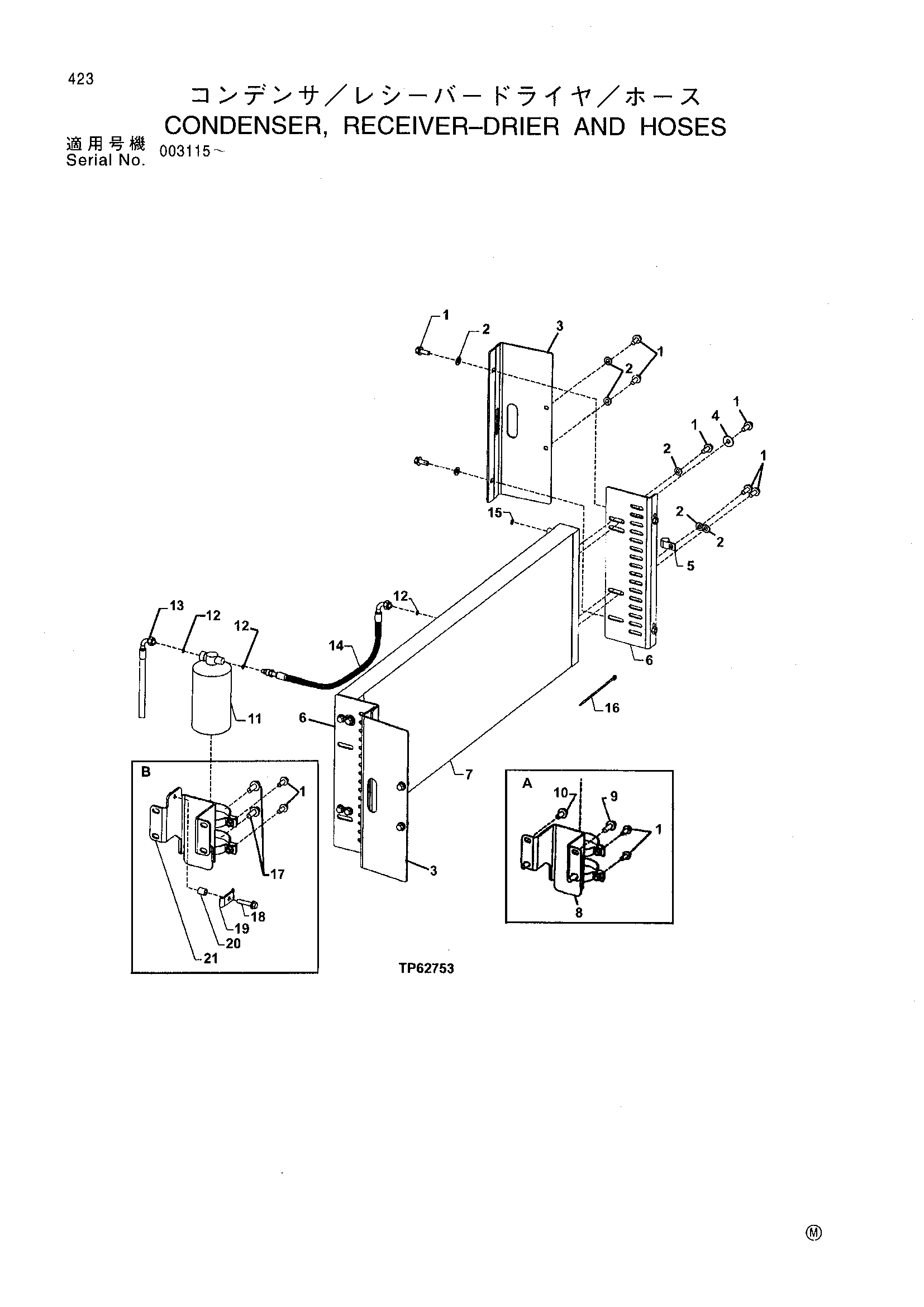

Заводская схема «Конденсатор, рекеивер-дриер и шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7785 | Винт | 18 |
| 2 | 24M7239 | Шайба | 14 |
| 3 | T156621 | Кронштейн | 2 |
| 4 | 24M7296 | Шайба | 2 |
| 5 | T74416 | Хомут | 1 |
| 6 | AT203091 | Опора | 2 |
| 7 | AT202962 | Вапор конденсатор | 1 |
| 8 | AT219936 | Кронштейн | 1 |
| 9 | 19M7790 | Винт | 2 |
| 10 | 19M7788 | Винт | 2 |
| 11 | AT162848 | Рекеивер-дрйер | 1 |
| 12 | R10093 | Уплотнительное кольцо | 3 |
| 13 | AT220377 | Рефригерант шланг | 1 |
| 14 | AT219918 | Шланг | 1 |
| 15 | R113050 | Кольцо | 1 |
| 16 | R44302 | TIE лента | 2 |
| 17 | 19M7789 | Винт | 2 |
| 18 | 19M7805 | Винт | 1 |
| 19 | T176474 | Хомут | 1 |
| 20 | 28H3383 | Втулка | 1 |
| 21 | AT223116 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
