Погрузчик рама — HITACHI LX230-5

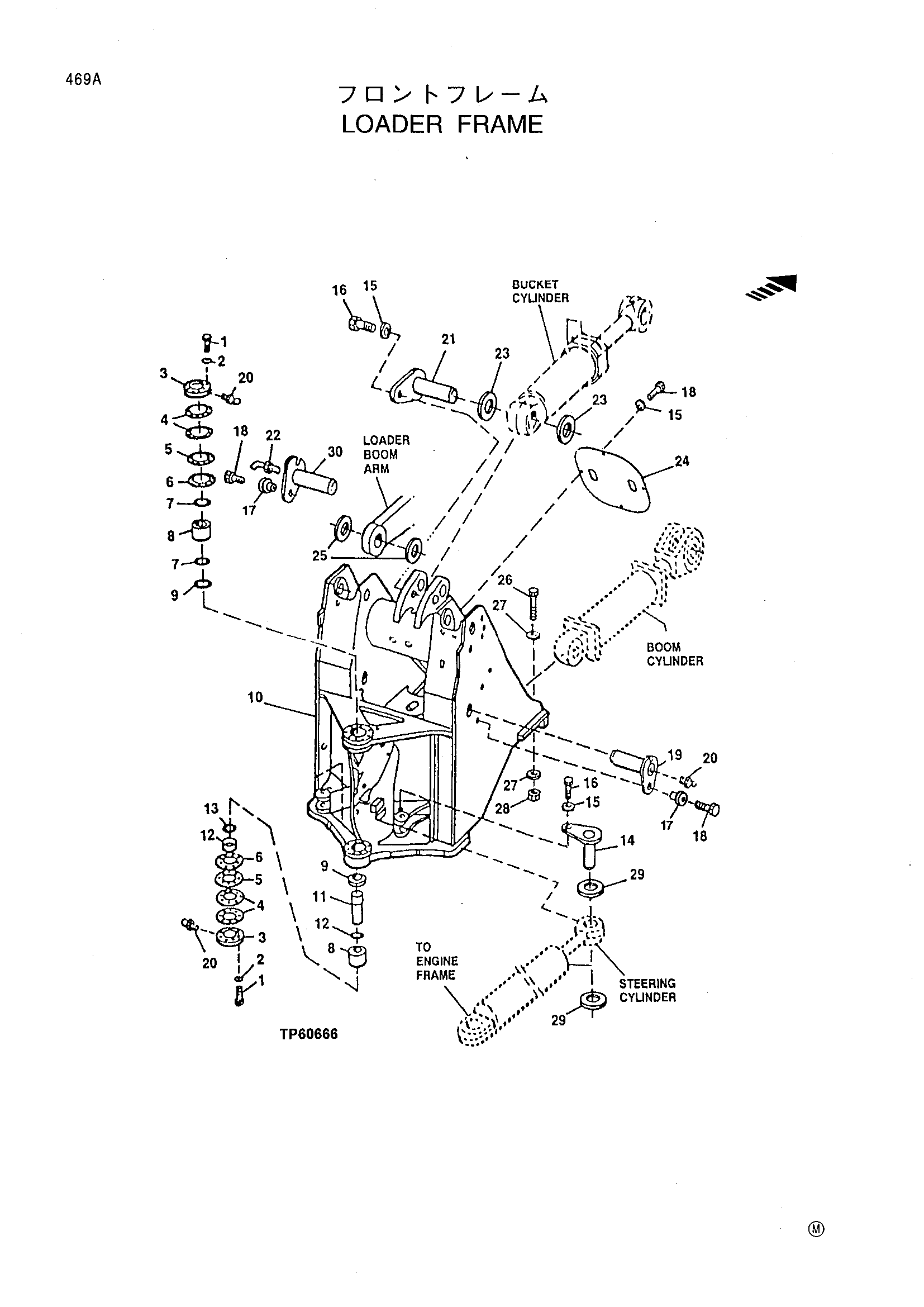

Заводская схема «Погрузчик рама» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7493 | Болт с головкой | 20 |
| 2 | 24M7240 | Шайба | 20 |
| 3 | T156172 | Крышка | 2 |
| 4 | T156711 | Регулировочная шайба 0.51 MM | 1 |
| 5 | T156710 | Регулировочная шайба 0.25 MM | 1 |
| 6 | T156709 | Регулировочная шайба 0.13 MM | 1 |
| 7 | T156926 | Уплотнение | 2 |
| 8 | AT202609 | Подшипник | 2 |
| 9 | T156027 | Проставка | 2 |
| 10 | AT170327 | Рама | 1 |
| 11 | T156026 | Палец | 1 |
| 12 | T156927 | Уплотнение | 2 |
| 13 | T156174 | Локкинг втулка | 1 |
| 14 | AT202897 | Палец | 2 |
| 15 | T146246 | Шайба | 7 |
| 16 | 19M8029 | Болт с головкой | 3 |
| 17 | T176064 | Втулка | 4 |
| 18 | 19M7489 | Болт с головкой | 8 |
| 19 | AT202840 | Палец | 2 |
| 20 | JD7759 | Смазка штуцер | 4 |
| 21 | AT202938 | Палец | 1 |
| 22 | JD7763 | Смазка штуцер | 2 |
| 23 | T54188 | Упорный шайба | 1 |
| 24 | T156190 | Крышка | 1 |
| 25 | T101480 | Шайба | 1 |
| 26 | 19M8961 | Болт с головкой | 12 |
| 27 | 24M7243 | Шайба | 24 |
| 28 | 14M7278 | Гайка | 12 |
| 29 | 24H1595 | Шайба | 1 |
| T176928 | Шайба | 2 | |
| 30 | AT202840 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
