Секондарй рулевое управление — HITACHI LX230-5

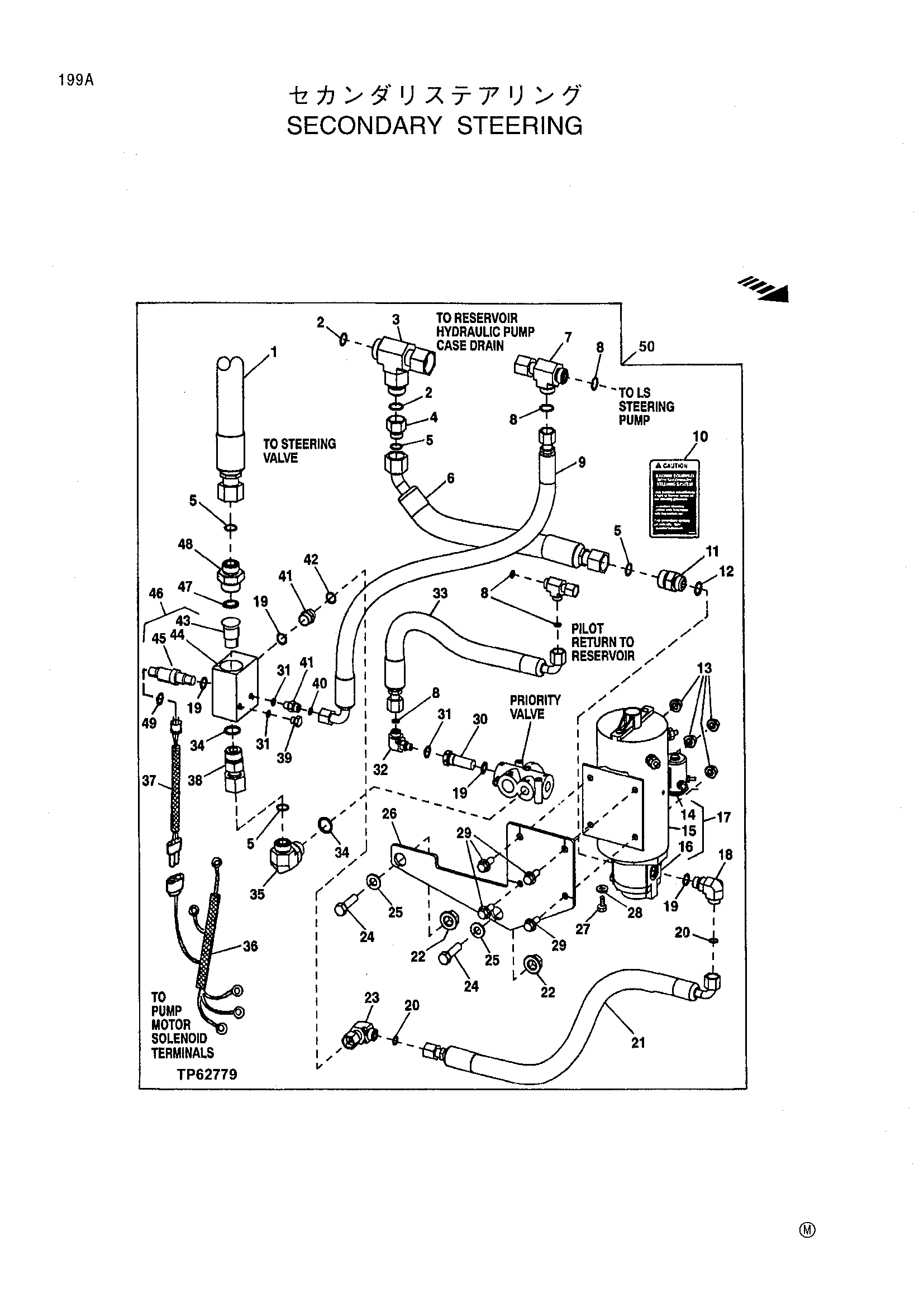

Заводская схема «Секондарй рулевое управление» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT162859 | Гидравлический хосе-фабрикат | 1 |
| 2 | T76938 | Уплотнительное кольцо | 2 |
| 3 | 38H1002 | TEE штуцер | 1 |
| 4 | 38H1483 | Переходник | 1 |
| 5 | T77858 | Уплотнительное кольцо | 4 |
| 6 | AT175133 | Гидравлический хосе-фабрикат | 1 |
| 7 | 38H1030 | TEE штуцер | 2 |
| 8 | T77613 | Уплотнительное кольцо | 5 |
| 9 | AT81931 | Гидравлический хосе-фабрикат | 1 |
| 10 | T146443 | Защитный сигн | 1 |
| 11 | 38H1193 | Адаптер | 1 |
| 12 | R26906 | Уплотнительное кольцо | 1 |
| 13 | 14M7296 | Фланец гайка | 4 |
| 14 | AT210093 | Соленоид | 1 |
| 15 | AT210094 | Гидравлический гидромотор | 1 |
| 16 | AT210092 | Насос | 1 |
| 17 | AT209537 | Насос | 1 |
| 18 | 38H1005 | Угловой штуцер штуцер | 1 |
| 19 | R26375 | Уплотнительное кольцо | 4 |
| 20 | T77857 | Уплотнительное кольцо | 2 |
| 21 | AT133599 | Гидравлический хосе-фабрикат | 1 |
| 22 | 14M7300 | Фланец гайка | 2 |
| 23 | 38H1095 | Угловой штуцер штуцер | 1 |
| 24 | 19M8840 | Болт с головкой | 2 |
| 25 | 24M7242 | Шайба | 2 |
| 26 | T170854 | Кронштейн | 1 |
| 27 | 19H1900 | Болт с головкой | 2 |
| 28 | 24M7095 | Шайба | 2 |
| 29 | 19M7785 | Винт | 4 |
| 30 | AT103925 | Предохранительный клапан | 1 |
| 31 | R28782 | Уплотнительное кольцо | 3 |
| 32 | 38H1435 | Угловой штуцер штуцер | 1 |
| 33 | AT102553 | Гидравлический хосе-фабрикат | 1 |
| 34 | U12547 | Уплотнительное кольцо | 2 |
| 35 | 38H1007 | Угловой штуцер штуцер | 1 |
| 36 | AT103311 | Жгут проводов | 1 |
| 37 | AT210056 | Жгут проводов | 1 |
| 38 | 38H1070 | Штуцер | 1 |
| 39 | AT223648 | Штуцер | 1 |
| 40 | T77814 | Уплотнительное кольцо | 1 |
| 41 | 38H1159 | Адаптер | 1 |
| 42 | T77932 | Уплотнительное кольцо | 1 |
| 43 | AT116373 | Обратный клапан | 1 |
| 44 | T173324 | Джунктион блок | 1 |
| 45 | AT210399 | Тоукх выключатель | 1 |
| 46 | AT210207 | Выключатель | 1 |
| 47 | R29936 | Уплотнительное кольцо | 1 |
| 48 | 38H1194 | Адаптер | 1 |
| 49 | R26448 | Уплотнительное кольцо | 1 |
| 50 | AT202997 | Рулевое управление система | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
