Радиатор, радиатор шланги, вентилятор схроуд и масляный радиатор — HITACHI LX230-5

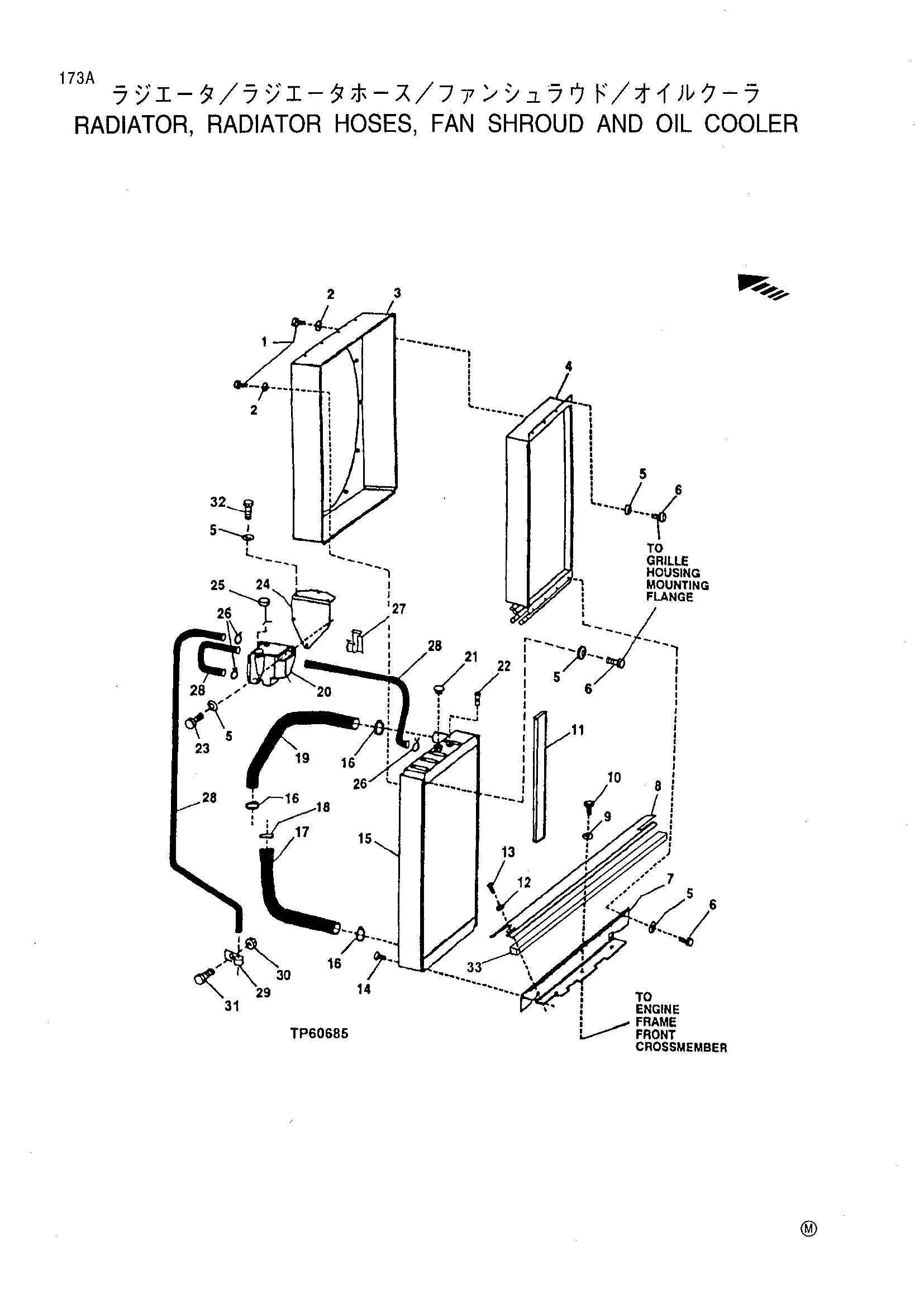

Заводская схема «Радиатор, радиатор шланги, вентилятор схроуд и масляный радиатор» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7783 | Винт | 10 |
| 2 | 24M7296 | Шайба | 10 |
| 3 | AT202627 | Кожух | 1 |
| 4 | AT202617 | Масляный радиатор | 1 |
| 5 | 24M7296 | Шайба | 23 |
| 6 | 19M7784 | Винт | 21 |
| 7 | AT222024 | Опора | 1 |
| 8 | T156574 | Дефлектор | 1 |
| 9 | 24M7180 | Шайба | 2 |
| 10 | 19M7790 | Винт | 3 |
| 12 | 24M7298 | Шайба | 3 |
| 13 | 19M7866 | Винт | 3 |
| 14 | AT35831 | Клапан | 1 |
| 15 | AT202616 | Радиатор | 1 |
| AT223885 | Радиатор | 1 | |
| AT206901 | Радиатор | 1 | |
| AT223886 | Радиатор | 1 | |
| 16 | AR21999 | Шланг хомут | 3 |
| 17 | T156140 | Радиатор шланг | 1 |
| 18 | AR21841 | Хомут | 1 |
| 19 | T156139 | Радиатор шланг | 1 |
| T174219 | Радиатор шланг | 1 | |
| 20 | AT203206 | Ресервоир | 1 |
| 21 | AT173610 | Заливная горловина колпачок | 1 |
| 22 | AT169418 | Датчик | 1 |
| 15H620 | Трубка пробка | 1 | |
| 23 | 19M7804 | Винт | 3 |
| 24 | AT207204 | Опора | 1 |
| AT211528 | Опора | 1 | |
| 25 | RE54486 | Колпачок | 1 |
| 26 | T13254 | Хомут | 3 |
| 27 | T173168 | Зажим | 3 |
| 29 | T75276 | Хомут | 1 |
| 30 | 14M7296 | Фланец гайка | 1 |
| 31 | 19M7867 | Винт | 1 |
| 32 | 19M7785 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
