Погрузчик гидрораспределитель — HITACHI LX230-5

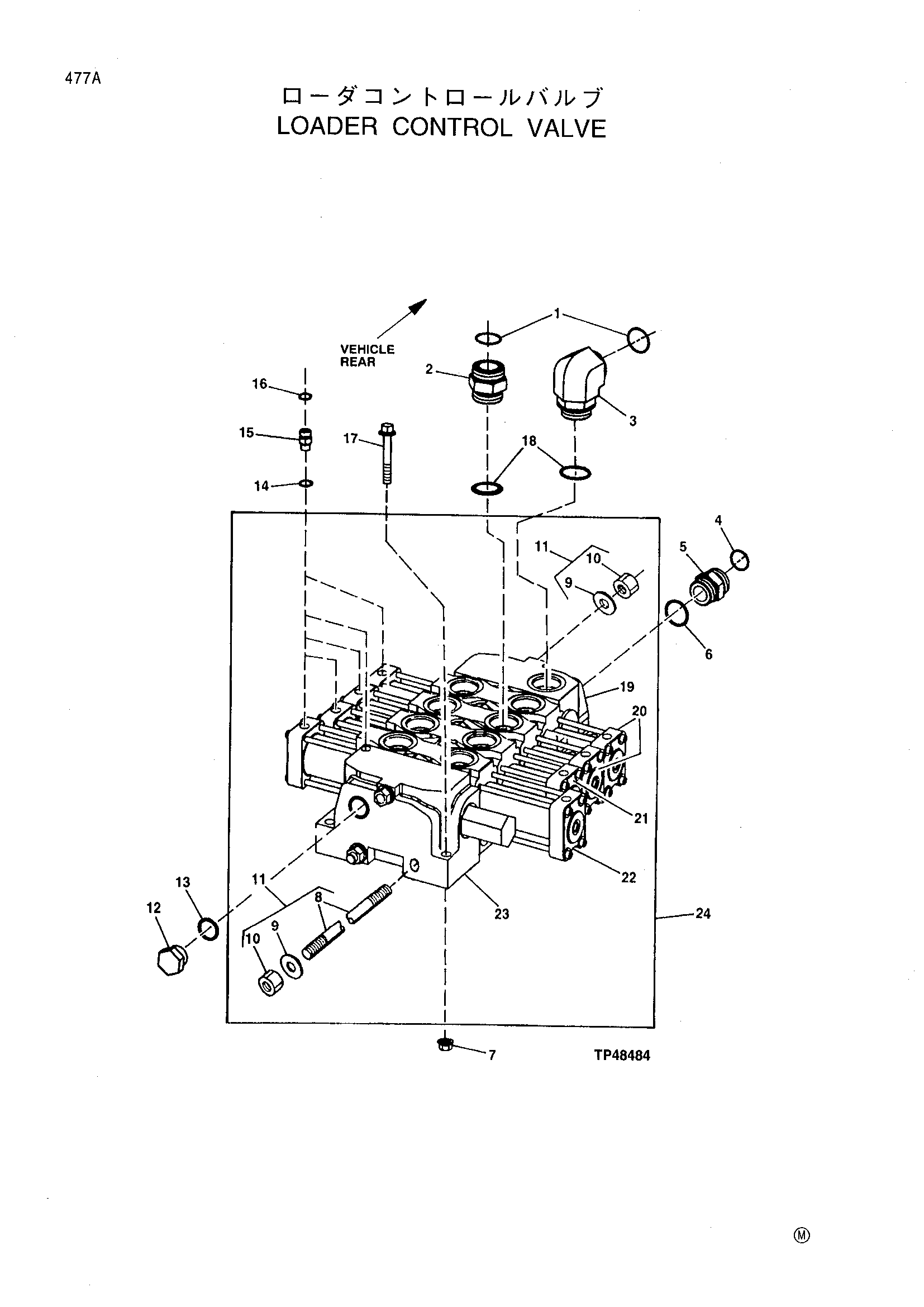

Заводская схема «Погрузчик гидрораспределитель» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T78784 | Уплотнительное кольцо | 7 |
| 2 | 38H1191 | Адаптер | 6 |
| 3 | 38H1101 | Угловой штуцер штуцер | 1 |
| 4 | T78612 | Уплотнительное кольцо | 1 |
| 5 | 38H1165 | Адаптер | 1 |
| 6 | U13639 | Уплотнительное кольцо | 1 |
| 7 | 14M7299 | Фланец гайка | 4 |
| 9 | AT119372 | Шайба | 2 |
| 10 | T170067 | Гайка | 2 |
| 11 | AT207983 | Шпилька | 3 |
| AT207984 | Шпилька | 3 | |
| AT208926 | Шпилька | 3 | |
| AT219895 | Шпилька | 4 | |
| 12 | R36636 | Штуцер пробка | 1 |
| 13 | R29936 | Уплотнительное кольцо | 1 |
| 14 | R26448 | Уплотнительное кольцо | 7 |
| R26448 | Уплотнительное кольцо | 9 | |
| 15 | 38H1160 | Адаптер | 3 |
| 38H1160 | Адаптер | 5 | |
| 38H1160 | Адаптер | 7 | |
| AT181313 | Обратный клапан | 2 | |
| 16 | T77613 | Уплотнительное кольцо | 7 |
| 16 | T77613 | Уплотнительное кольцо | 9 |
| 17 | 19M7818 | Винт | 4 |
| 18 | R26773 | Уплотнительное кольцо | 7 |
| 20 | AT207950 | Клапан | 1 |
| AT207950 | Клапан | 2 | |
| 21 | AT207949 | Клапан | 1 |
| 22 | AT210462 | Клапан | 1 |
| 24 | AT203114 | Золотник клапан | 1 |
| AT203115 | Золотник клапан | 1 | |
| AT208707 | Золотник клапан | 1 | |
| .. | AT210105 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
