Двигатель масляный радиатор, масляный фильтр корпус, масляный фильтр — HITACHI LX230-5

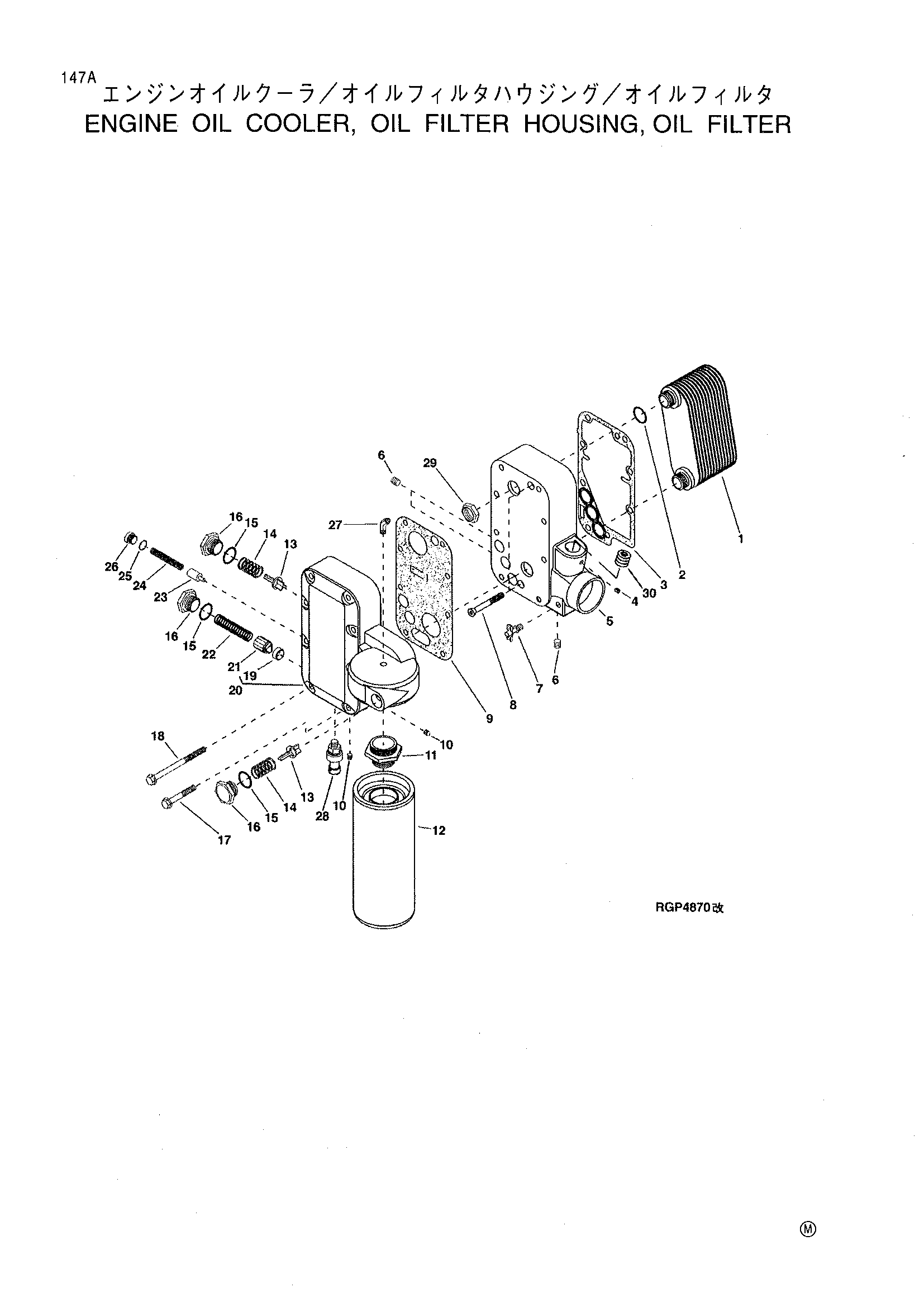

Заводская схема «Двигатель масляный радиатор, масляный фильтр корпус, масляный фильтр» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE500657 | Масляный радиатор | 1 |
| 2 | R134716 | Уплотнительное кольцо | 2 |
| 3 | R500209 | Прокладка | 1 |
| 4 | RE71255 | Трубка пробка | 1 |
| 5 | R116854 | Корпус | 1 |
| 6 | 15H639 | Трубка втулка | 3 |
| 7 | AT13740 | Дренажный клапан | 1 |
| 8 | 19M8574 | Винт | 2 |
| 9 | R500210 | Прокладка | 1 |
| 10 | 15H685 | Трубка пробка | 2 |
| 11 | R127208 | Адаптер | 1 |
| 12 | RE58935 | Масляный фильтр | 1 |
| 13 | R500055 | Клапан | 2 |
| 14 | R98064 | Пружина | 2 |
| 15 | U17409 | Уплотнительное кольцо | 3 |
| 16 | R500232 | Штуцер пробка | 3 |
| 17 | 19M7810 | Винт | 1 |
| 18 | 19M7958 | Винт | 7 |
| 19 | R500283 | Втулка | 1 |
| U40750 | Шайба | 1 | |
| 20 | RE500473 | Корпус | 1 |
| 21 | R124186 | Предохранительный клапан | 1 |
| 22 | R130717 | Пружина | 1 |
| 23 | R63532 | Клапан | 1 |
| 24 | T31636 | Пружина | 1 |
| 25 | R26375 | Уплотнительное кольцо | 1 |
| 26 | R33138 | Штуцер | 1 |
| 27 | R116203 | Угловой штуцер штуцер | 1 |
| 28 | RE56009 | Двигатель масляный пресс. сенсо | 1 |
| 29 | R136500 | Гайка | 2 |
| 30 | 15H686 | Трубка пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
