Топливный фильтр (примарй/секондарй) и шланги — HITACHI LX230-5

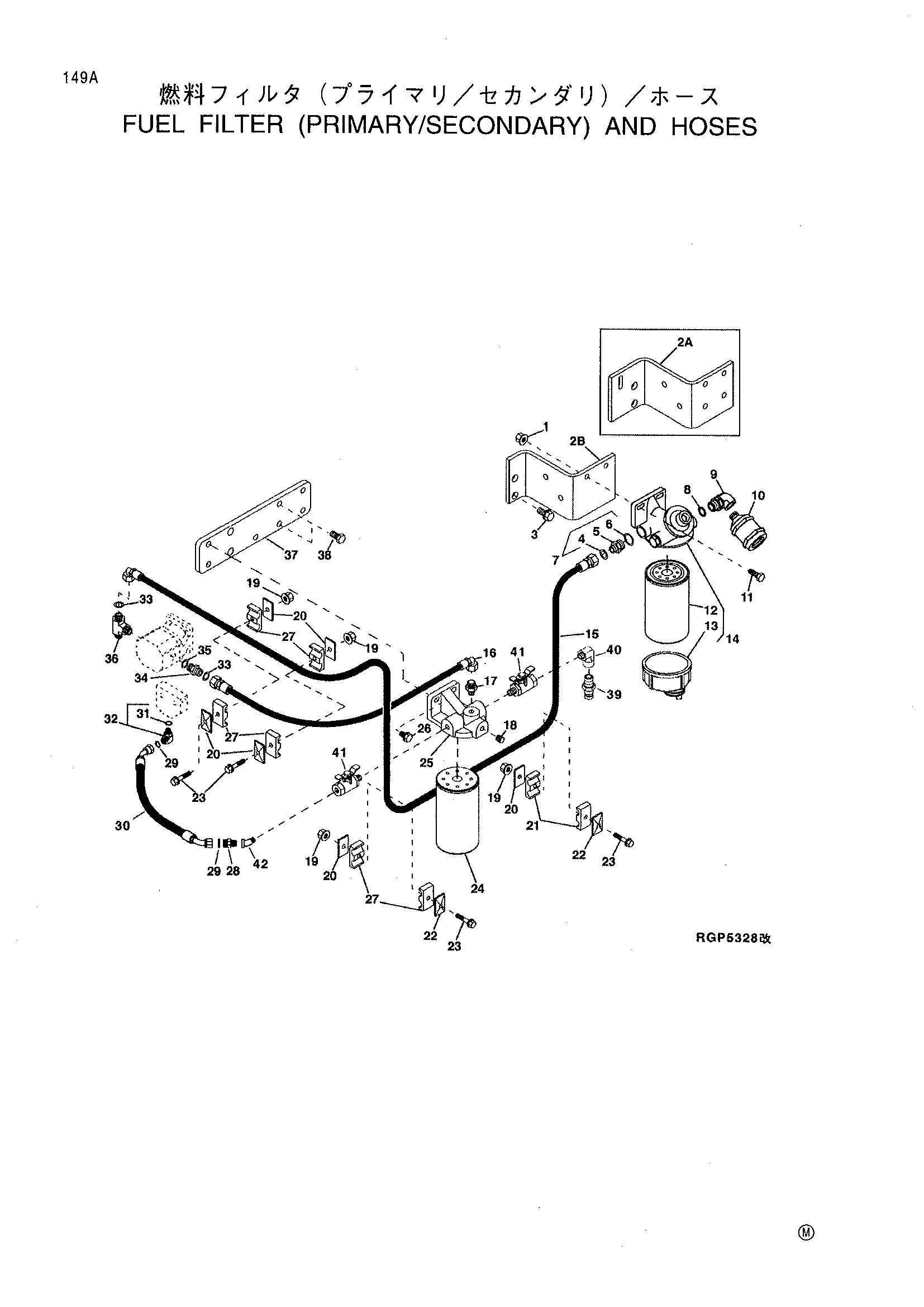

Заводская схема «Топливный фильтр (примарй/секондарй) и шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7296 | Фланец гайка | 2 |
| 2A | R131134 | Кронштейн | 1 |
| 2B | R501199 | Кронштейн | 1 |
| 3 | 19M7788 | Винт | 2 |
| 4 | T77857 | Уплотнительное кольцо | 1 |
| 5 | 38H1161 | Адаптер | 1 |
| 6 | R26375 | Уплотнительное кольцо | 1 |
| 7 | AE48031 | Штуцер | 1 |
| 8 | R26375 | Уплотнительное кольцо | 1 |
| 9 | M83197 | Угловой штуцер штуцер | 1 |
| 10 | RE503337 | Обратный клапан | 1 |
| 11 | 19M7835 | Винт | 2 |
| 19M8114 | Винт | 1 | |
| 19M7835 | Винт | 1 | |
| 12 | RE500186 | Топливный фильтр | 1 |
| RE502203 | Фильтр элемент | 1 | |
| R501388 | Манжета | 1 | |
| R501389 | Манжета | 1 | |
| 13 | RE500187 | Седимент бовл | 1 |
| 14 | RE500185 | Фильтр головка | 1 |
| RE502202 | Фильтр головка | 1 | |
| 15 | RE504306 | Топливный линия | 1 |
| 16 | RE501096 | Топливный линия | 1 |
| 17 | M87733 | Адаптер | 1 |
| 18 | 15H685 | Трубка пробка | 1 |
| 19 | 14M7396 | Блокировка гайка | 3 |
| 20 | H121168 | Пластина | 6 |
| 21 | H111730 | Хомут | 2 |
| 22 | H121168 | Пластина | 2 |
| 23 | 19M8319 | Винт | 3 |
| 19M7801 | Винт | 1 | |
| 24 | RE501113 | Топливный фильтр | 1 |
| RE502204 | Фильтр элемент | 1 | |
| R501388 | Манжета | 1 | |
| 25 | RE61550 | Фильтр головка | 1 |
| R501277 | Фильтр головка | 1 | |
| RE502205 | Топливный фильтр | 1 | |
| 26 | 19M7785 | Винт | 2 |
| 27 | H120847 | Хомут | 6 |
| 28 | M87733 | Адаптер | 1 |
| 29 | T77613 | Уплотнительное кольцо | 1 |
| 30 | RE504303 | Топливный линия | 1 |
| 31 | 51M7041 | Уплотнительное кольцо | 1 |
| 32 | 38H5016 | Угловой штуцер штуцер | 1 |
| 33 | T77613 | Уплотнительное кольцо | 2 |
| 34 | 38H1160 | Адаптер | 1 |
| 35 | R26448 | Уплотнительное кольцо | 1 |
| 36 | 38H1016 | TEE штуцер | 1 |
| 37 | R127753 | Пластина | 1 |
| 38 | 19M7789 | Винт | 1 |
| 39 | R501265 | Штуцер | 1 |
| 40 | P47478 | Угловой штуцер штуцер | 1 |
| 41 | AT210914 | Клапан | 1 |
| 41 | RE507684 | Клапан | 2 |
| 42 | 15H220 | Угловой штуцер штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
