Риде управление и гидравлический шланги — HITACHI LX230-5

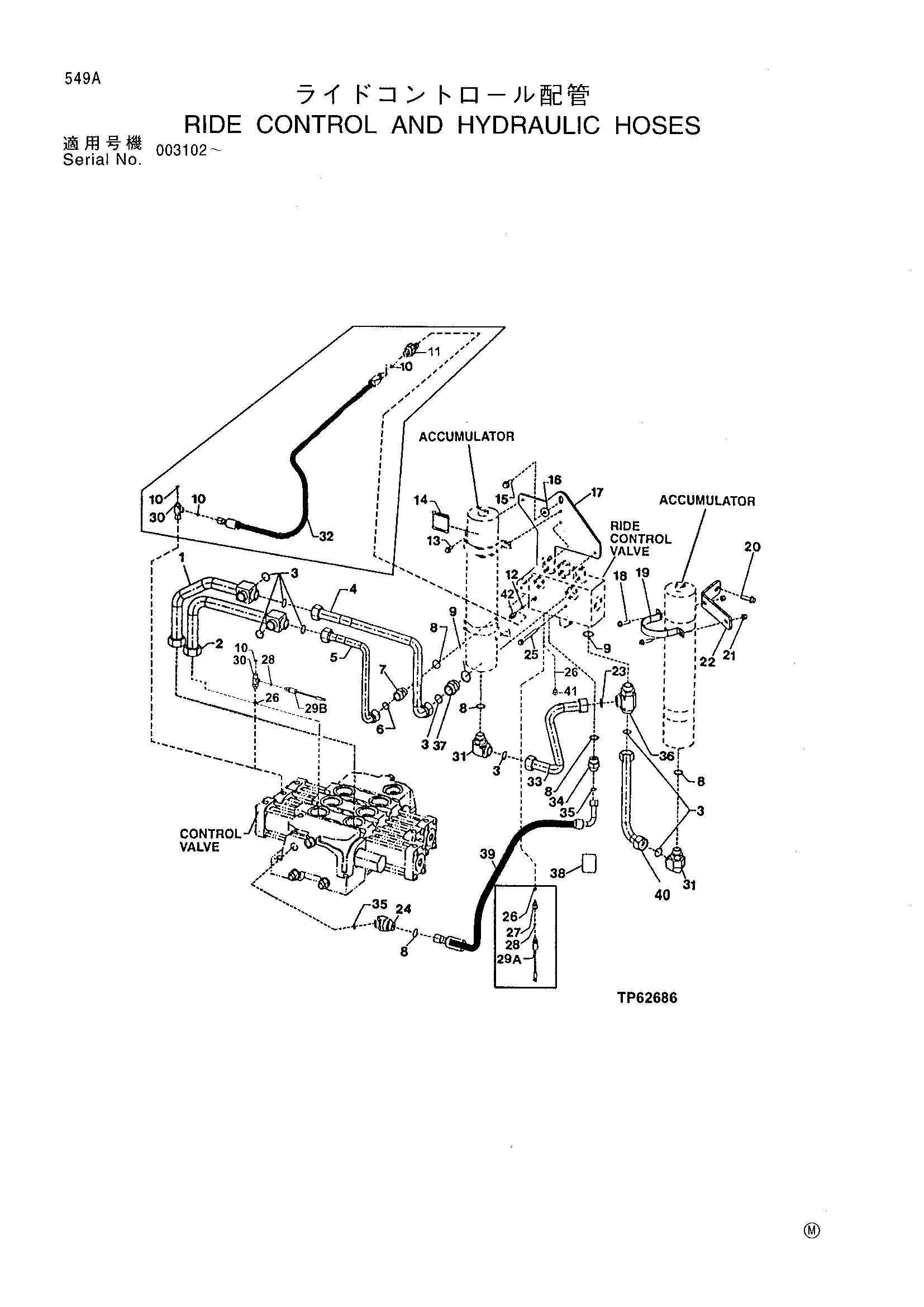

Заводская схема «Риде управление и гидравлический шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT203024	Линия	1
2	AT203023	Линия	1
3	T78612	Уплотнительное кольцо	15
4	AT202757	Масляный линия	1
	AT221869	Масляный линия	1
5	AT202756	Масляный линия	1
6	T76938	Уплотнительное кольцо	1
7	38H1164	Адаптер	1
8	R29936	Уплотнительное кольцо	6
9	U13639	Уплотнительное кольцо	3
10	T77613	Уплотнительное кольцо	3
	T77613	Уплотнительное кольцо	1
11	38H1309	Адаптер	1
12	R28782	Уплотнительное кольцо	1
13	19M7785	Винт	4
14	4412786	Информационная табличка	2
15	19M7790	Винт	2
16	24M7226	Шайба	2
17	T156833	Пластина	1
18	19M7804	Винт	2
19	T146490	Хомут	3
20	19M7791	Винт	1
21	14M7400	Блокировка гайка	2
22	T173480	Кронштейн	1
23	T78612	Уплотнительное кольцо	1
24	38H1073	Угловой штуцер штуцер	1
25	19M7944	Винт	2
26	R26448	Уплотнительное кольцо	1
	R26448	Уплотнительное кольцо	2
27	T167861	Штуцер	1
28	R26287	Уплотнительное кольцо	1
29A	AT223537	Выключатель	1
29B	AT223537	Выключатель	1
	AT222370	Выключатель	1
30	38H1030	TEE штуцер	1
	AT206815	TEE штуцер	1
31	38H1053	Угловой штуцер штуцер	2
32	AT81931	Гидравлический хосе-фабрикат	1
33	AT210566	Масляный линия	1
34	38H1194	Адаптер	1
35	T77858	Уплотнительное кольцо	3
36	38H1028	TEE штуцер	1
37	38H1165	Адаптер	1
38	4354756	Информационная табличка	2
39	AT203180	Гидравлический хосе-фабрикат	1
40	AT210567	Масляный линия	1
41	R27218	Штуцер пробка	1
42	AT223648	Штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
