Оутпут вал — HITACHI LX230-5

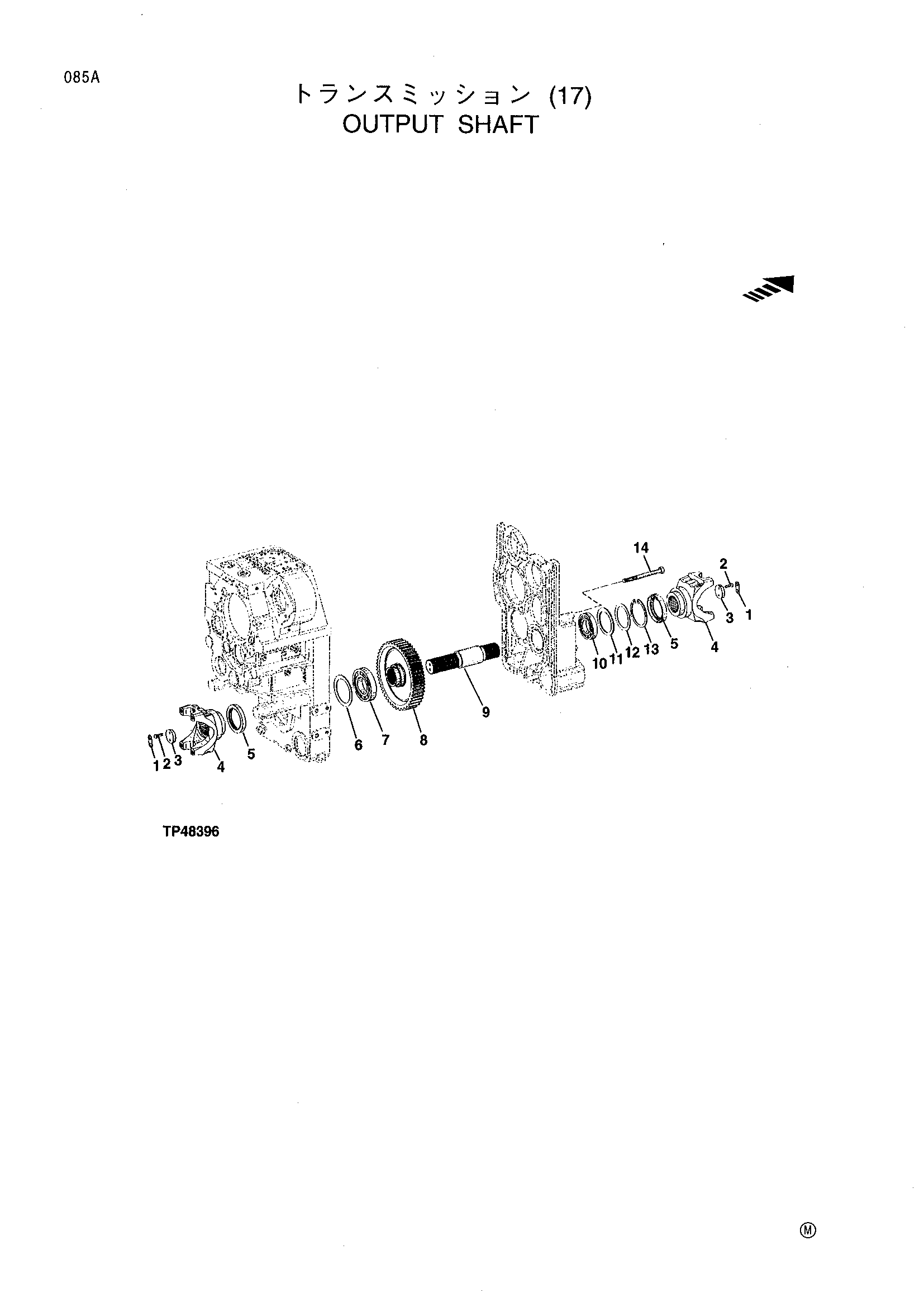

Заводская схема «Оутпут вал» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T116928	Шайба	2
2	19M7550	Болт с головкой	4
3	T168920	Шайба	2
4	T156542	Вилка	2
4	T180608	Вилка	2
5	T168904	Уплотнение	2
6	T168882	Регулировочная шайба 1.0 MM	1
	T168883	Регулировочная шайба 1.1 MM	1
	T168884	Регулировочная шайба 1.2 MM	1
	T168885	Регулировочная шайба 1.3 MM	1
	T168886	Регулировочная шайба 1.4 MM	1
	T168887	Регулировочная шайба 1.5 MM	1
	T168888	Регулировочная шайба 1.6 MM	1
	T168889	Регулировочная шайба 1.7 MM	1
	T168890	Регулировочная шайба 1.8 MM	1
	T168891	Регулировочная шайба 1.9 MM	1
	T168926	Регулировочная шайба 2.0 MM	1
	T168924	Регулировочная шайба 2.5 MM	1
	T168925	Регулировочная шайба 3.0 MM	1
	T168930	Регулировочная шайба 2.1 MM	1
	T169706	Регулировочная шайба 2.2 MM	1
	T168928	Регулировочная шайба 2.3 MM	1
	T168927	Регулировочная шайба 2.4 MM	1
7	T176773	Каток подшипник	1
8	T169074	Шестерня	1
9	T168730	Вал	1
10	T168907	Шарик подшипник	1
11	T168875	Шайба	1
12	T169723	Регулировочная шайба 1.0 MM	1
	T169649	Регулировочная шайба 1.1 MM	1
	T169648	Регулировочная шайба 1.2 MM	1
	T169647	Регулировочная шайба 1.3 MM	1
	T169646	Регулировочная шайба 1.4 MM	1
	T116902	Шайба 1.5 MM	1
	T116901	Шайба 1.6 MM	1
12	T116900	Шайба 1.7 MM	1
	T116899	Шайба 1.8 MM	1
13	40M5463	Стопорное кольцо	1
14	AT108677	Болт с головкой	1
..	AT208319	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
