Блок цилиндров фиттингс и основной подшипник капс — HITACHI LX230-5

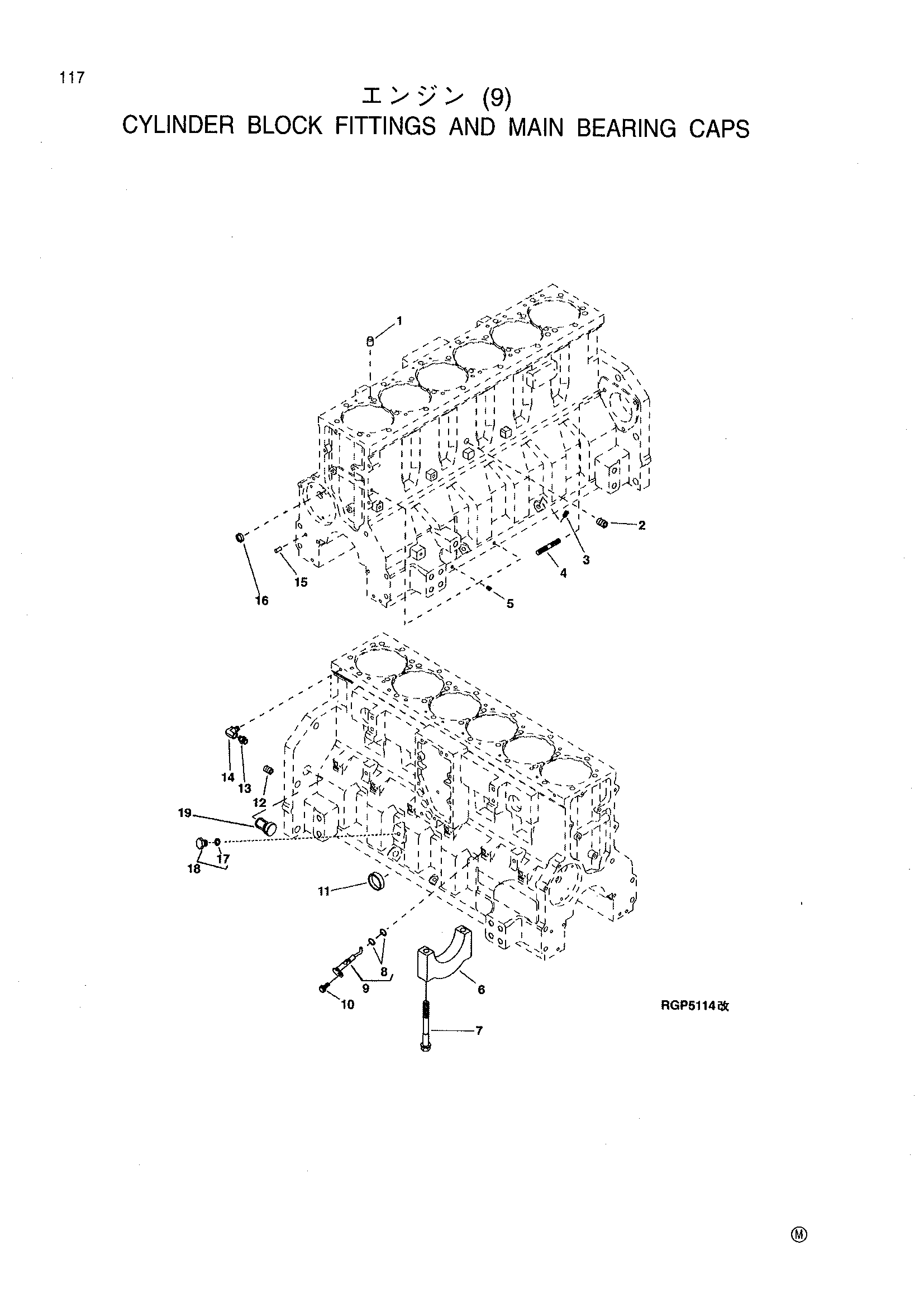

Заводская схема «Блок цилиндров фиттингс и основной подшипник капс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R116716 | Втулка | 2 |
| 2 | 15H624 | Трубка пробка | 1 |
| 3 | 15H685 | Трубка пробка | 1 |
| 4 | 42M7029 | Шпилька | 2 |
| 5 | RE71255 | Трубка пробка | 1 |
| 15H685 | Трубка пробка | 1 | |
| R55233 | Трубка пробка | 1 | |
| 6 | R116638 | Подшипник колпачок | 6 |
| R116639 | Подшипник колпачок | 1 | |
| 7 | R116640 | Винт | 14 |
| 8 | R63548 | Уплотнительное кольцо | 12 |
| 9 | RE57545 | JET | 6 |
| 10 | R130091 | Винт | 6 |
| 11 | R47092 | Колпачок | 2 |
| 12 | 15H690 | Трубка пробка | 1 |
| 13 | R51133 | Штуцер | 1 |
| 14 | T11370 | Угловой штуцер штуцер | 1 |
| 15 | R1612R | Довел палец | 2 |
| 16 | T21937 | Колпачок | 1 |
| 17 | 51M7041 | Уплотнительное кольцо | 1 |
| 18 | RE46684 | Пробка | 1 |
| 19 | AR61533 | Пробка | 1 |
| 20 | R116466 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
