Рулевое управление гидроцилиндр гидравлический шланги — HITACHI LX230-5

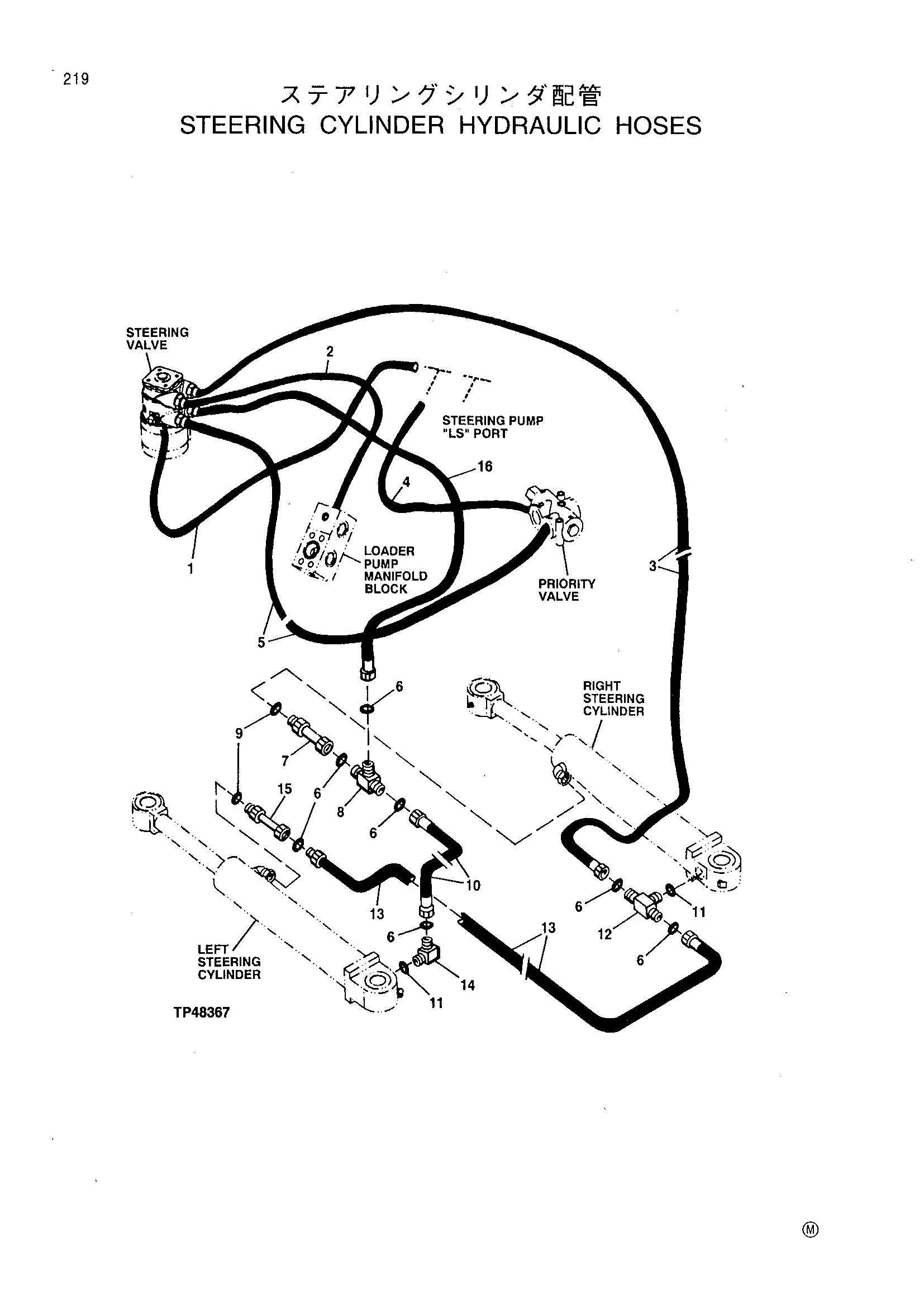

Заводская схема «Рулевое управление гидроцилиндр гидравлический шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT203179 | Гидравлический хосе-фабрикат | 1 |
| 2 | AT203178 | Гидравлический хосе-фабрикат | 1 |
| 3 | AT203181 | Гидравлический хосе-фабрикат | 1 |
| 4 | AT207875 | Гидравлический хосе-фабрикат | 1 |
| 5 | AT203180 | Гидравлический хосе-фабрикат | 1 |
| 6 | T77932 | Уплотнительное кольцо | 6 |
| 7 | 38H1329 | Адаптер | 1 |
| 8 | 38H1032 | TEE штуцер | 1 |
| 9 | U12547 | Уплотнительное кольцо | 2 |
| 10 | AT207873 | Гидравлический хосе-фабрикат | 1 |
| 11 | R26906 | Уплотнительное кольцо | 2 |
| 12 | 38H1018 | TEE штуцер | 1 |
| 13 | AT207874 | Гидравлический хосе-фабрикат | 1 |
| 14 | 38H1006 | Угловой штуцер штуцер | 1 |
| 15 | 38H1329 | Адаптер | 1 |
| 16 | AT203182 | Гидравлический хосе-фабрикат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
