Впускной крышка, афтеркоолер трубка, м.а.п. датчик — HITACHI LX230-5

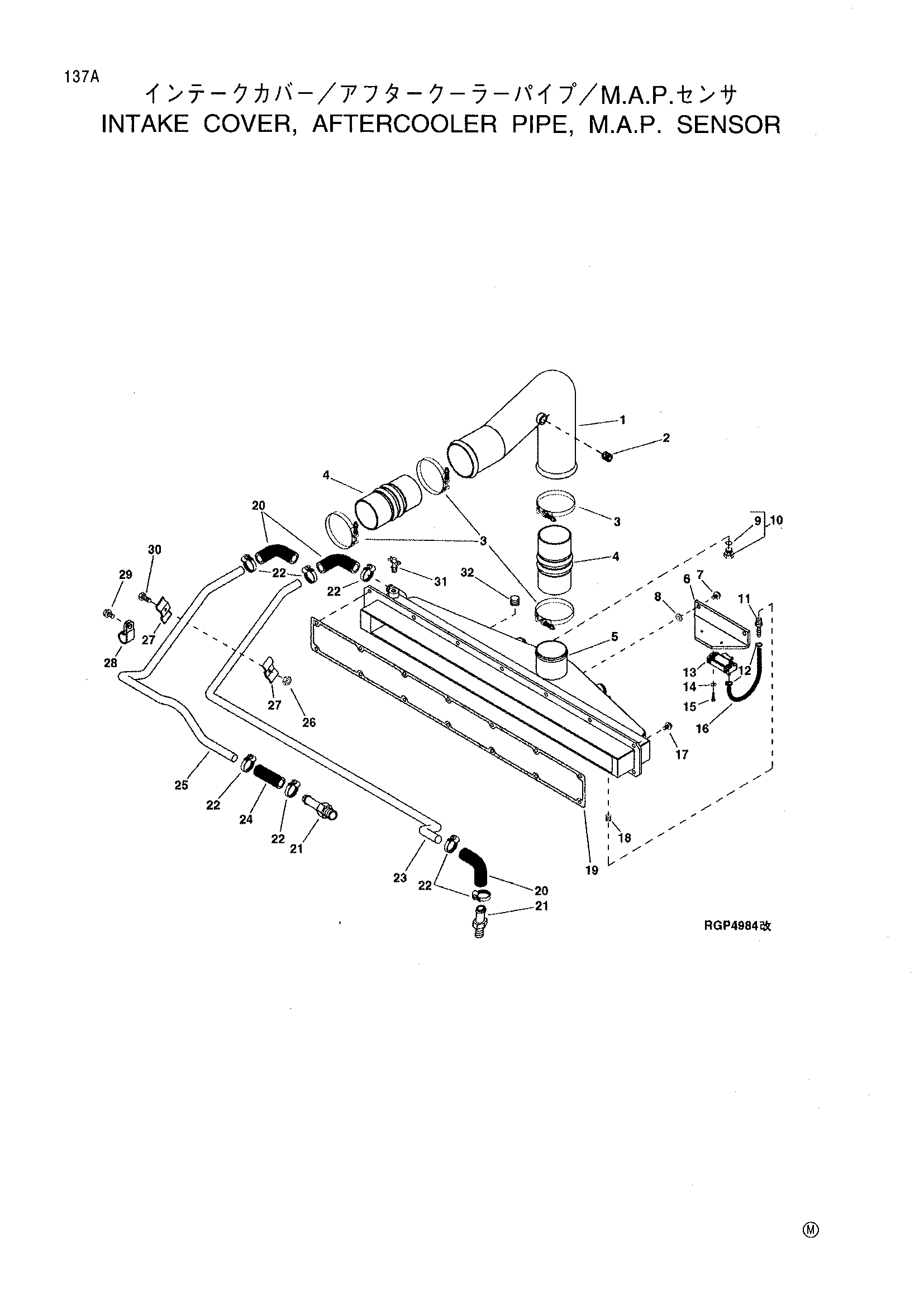

Заводская схема «Впускной крышка, афтеркоолер трубка, м.а.п. датчик» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE65044 | Трубка | 1 |
| RE501449 | Трубка | 1 | |
| 2 | 15H255 | Трубка пробка | 2 |
| 3 | RE52702 | Хомут | 4 |
| 4 | R98412 | Радиатор шланг | 2 |
| R500494 | Шланг | 2 | |
| 5 | RE62249 | Афтеркоолер | 1 |
| 6 | R127864 | Кронштейн | 1 |
| 7 | 19M7868 | Винт | 2 |
| 8 | R51590 | Шайба | 2 |
| 9 | 51M7041 | Уплотнительное кольцо | 1 |
| 10 | RE46684 | Пробка | 1 |
| 11 | R65785 | Штуцер | 1 |
| 12 | TY22462 | Хомут | 2 |
| 13 | RE61408 | Датчик | 1 |
| RE61812 | Датчик | 1 | |
| 14 | 24H1283 | Шайба | 2 |
| 15 | 19M7317 | Винт | 2 |
| 16 | R95034 | Шланг | 1 |
| 17 | 19M7866 | Винт | 12 |
| 18 | 15H511 | Трубка втулка | 1 |
| 19 | R116830 | Прокладка | 1 |
| 20 | R129608 | Шланг | 3 |
| 21 | R39503 | Штуцер | 2 |
| 22 | RE38535 | Хомут | 8 |
| 23 | R129702 | Трубка | 1 |
| 24 | R129607 | Шланг | 1 |
| 25 | R129701 | Трубка | 1 |
| 26 | 14M7296 | Фланец гайка | 1 |
| 27 | R46919 | Халф хомут | 2 |
| 28 | T24959 | Хомут | 1 |
| 29 | 19M7783 | Винт | 1 |
| 30 | 19M7835 | Винт | 1 |
| 31 | AT13740 | Дренажный клапан | 1 |
| 32 | 15H666 | Трубка пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
