Дифференциал блокировка линии — HITACHI LX230-5

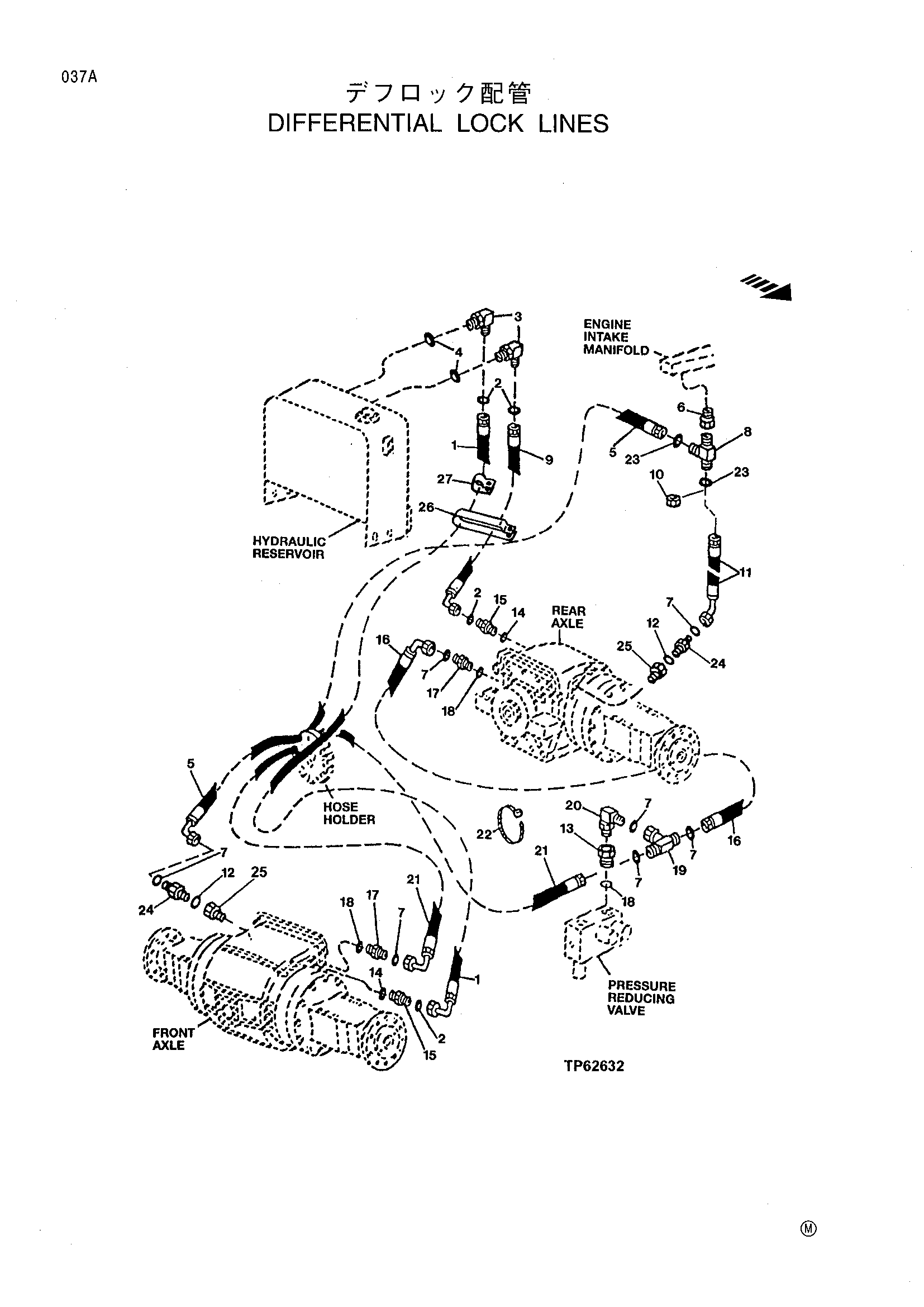

Заводская схема «Дифференциал блокировка линии» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT203003 | Гидравлический хосе-фабрикат | 1 |
| 2 | T77857 | Уплотнительное кольцо | 4 |
| 3 | 38H1005 | Угловой штуцер штуцер | 2 |
| 4 | R26375 | Уплотнительное кольцо | 2 |
| 5 | AT203001 | Гидравлический хосе-фабрикат | 1 |
| 6 | 15H511 | Трубка втулка | 1 |
| 7 | T77814 | Уплотнительное кольцо | 7 |
| T77814 | Уплотнительное кольцо | 6 | |
| 8 | AT161752 | TEE штуцер | 1 |
| 9 | AT203002 | Гидравлический хосе-фабрикат | 1 |
| 10 | 38H1414 | Штуцер пробка | 1 |
| 11 | AT133593 | Гидравлический хосе-фабрикат | 1 |
| 12 | R26906 | Уплотнительное кольцо | 2 |
| 13 | R27218 | Штуцер пробка | 1 |
| 14 | U12547 | Уплотнительное кольцо | 2 |
| 15 | 38H1175 | Адаптер | 2 |
| 16 | AT202999 | Гидравлический хосе-фабрикат | 1 |
| 17 | 38H1168 | Адаптер | 2 |
| 18 | R26448 | Уплотнительное кольцо | 3 |
| 19 | 38H1036 | TEE штуцер | 1 |
| 20 | 38H1009 | Угловой штуцер штуцер | 1 |
| 21 | AT203000 | Гидравлический хосе-фабрикат | 1 |
| 22 | H77698 | TIE лента | 3 |
| H77698 | TIE лента | 2 | |
| R44302 | TIE лента | 3 | |
| R44302 | TIE лента | 1 | |
| 23 | R27976 | Уплотнительное кольцо | 2 |
| 24 | R119239 | Адаптер | 2 |
| 25 | RE50431 | Обратный клапан | 2 |
| 26 | AH77869 | Зажим | 1 |
| 27 | AH77869 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
