Дифференциал блокировка — HITACHI LX230-5

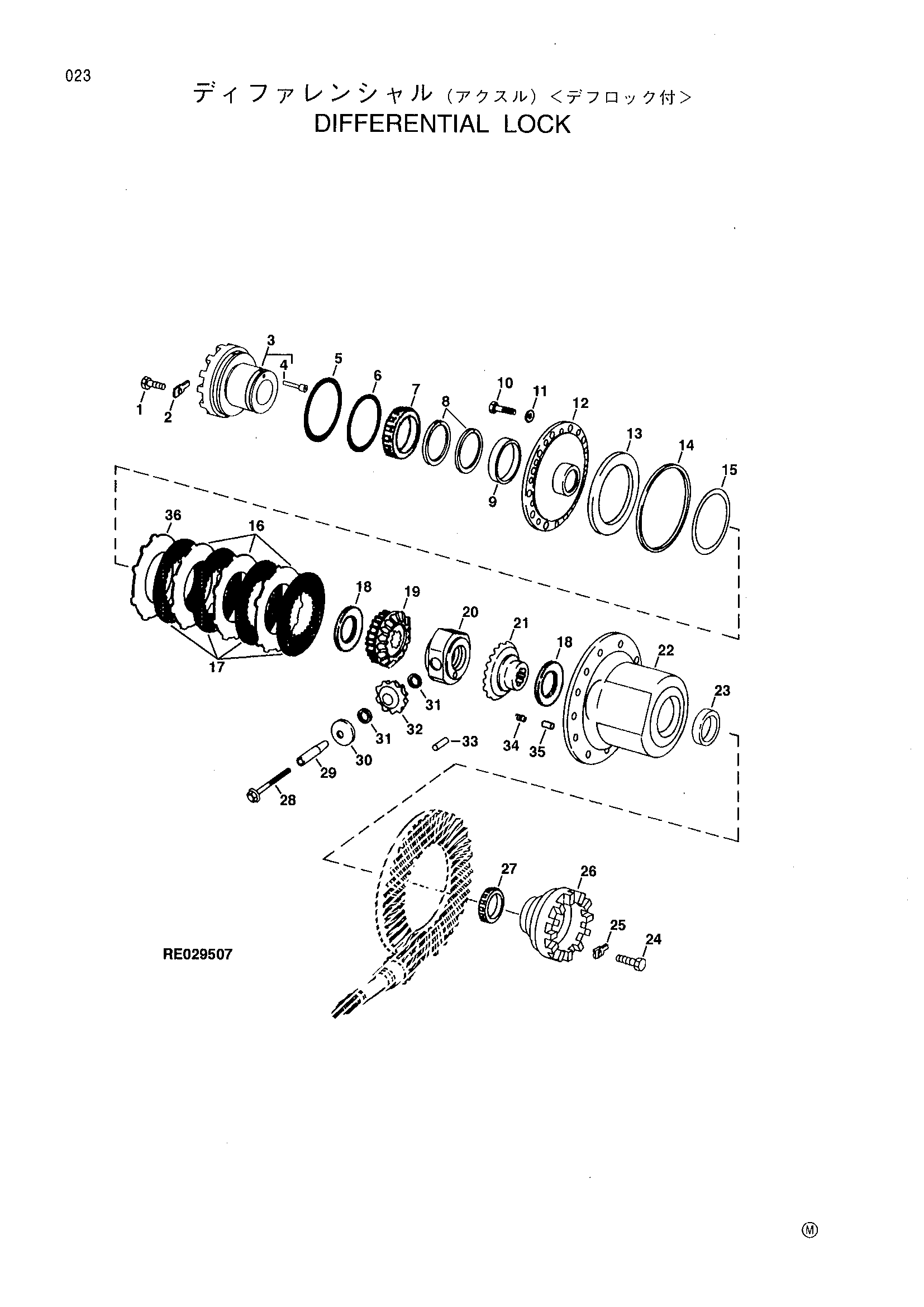

Заводская схема «Дифференциал блокировка» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R88246 | Болт с головкой | 1 |
| 2 | R109822 | Блокировка пластина | 1 |
| 3 | RE64806 | Куилл | 1 |
| 4 | AT107509 | Пробка | 1 |
| 5 | R59384 | Кольцо | 1 |
| 6 | R84609 | Уплотнительное кольцо | 1 |
| 7 | JD9069 | Подшипник коне | 1 |
| 8 | R109820 | Кольцо | 2 |
| 9 | JD9127 | Подшипник чашка | 1 |
| 10 | 19H3707 | Болт с головкой | 12 |
| 11 | R135543 | Шайба | 12 |
| 12 | R116377 | Крышка | 1 |
| 13 | R67045 | Поршень | 1 |
| 14 | R67047 | Шайба | 1 |
| 15 | R67046 | Шайба | 1 |
| 16 | R135183 | Муфта диск | 3 |
| 17 | RE64004 | Диск, внутренний сплине | 4 |
| 18 | R99466 | Упорный шайба | 2 |
| 19 | R128328 | Шестерня | 1 |
| 20 | R129557 | HUB | 1 |
| 21 | R109489 | Бевел шестерня | 1 |
| 22 | R135374 | Корпус | 1 |
| 23 | JD8214 | Подшипник чашка | 1 |
| 24 | R88246 | Болт с головкой | 1 |
| 25 | R109822 | Блокировка пластина | 1 |
| 26 | R111410 | Куилл | 1 |
| 27 | JD8191 | Подшипник коне | 1 |
| 28 | R115567 | Селф-локкинг винт | 3 |
| 29 | R115566 | Вал | 3 |
| 30 | R68166 | Упорный шайба | 3 |
| 31 | R68167 | Шайба | 6 |
| 32 | R134733 | Ведущая шестерня | 3 |
| 33 | R55081 | Неедле каток | 54 |
| 34 | R41770 | Пружина | 3 |
| 35 | 34H311 | Пружина палец | 3 |
| 36 | R109486 | Муфта диск | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
