Гидравлический и трансмиссия масляный радиатор шланги и конн — HITACHI LX230-5

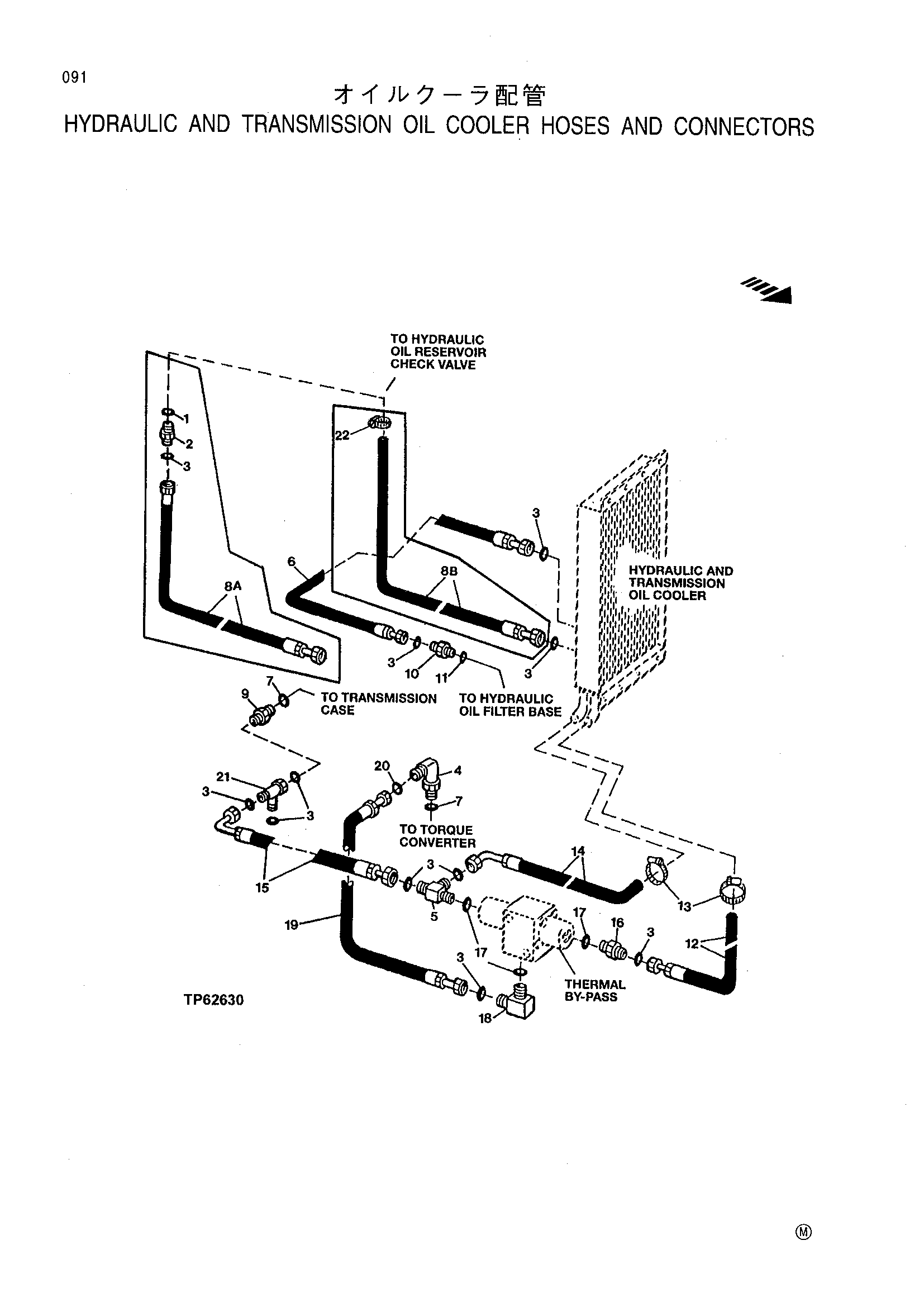

Заводская схема «Гидравлический и трансмиссия масляный радиатор шланги и конн» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R29936 | Уплотнительное кольцо | 1 |
| 2 | 38H1164 | Адаптер | 1 |
| 3 | T76938 | Уплотнительное кольцо | 13 |
| T76938 | Уплотнительное кольцо | 12 | |
| 4 | 38H5021 | Угловой штуцер штуцер | 1 |
| 5 | 38H1027 | TEE штуцер | 1 |
| 6 | AT203078 | Гидравлический хосе-фабрикат | 1 |
| 7 | 51M7049 | Уплотнительное кольцо | 2 |
| 8A | AT203080 | Гидравлический хосе-фабрикат | 1 |
| 8B | AT222178 | Гидравлический хосе-фабрикат | 1 |
| 9 | T168063 | Адаптер | 1 |
| 10 | 38H1179 | Адаптер | 1 |
| 11 | U12547 | Уплотнительное кольцо | 1 |
| 12 | AT203208 | Гидравлический хосе-фабрикат | 1 |
| 13 | AR21839 | Хомут | 2 |
| 14 | AT203209 | Гидравлический хосе-фабрикат | 1 |
| 15 | AT203211 | Гидравлический хосе-фабрикат | 1 |
| 16 | 38H1164 | Адаптер | 1 |
| 17 | R29936 | Уплотнительное кольцо | 3 |
| 18 | 38H1037 | Угловой штуцер штуцер | 1 |
| 19 | AT203210 | Гидравлический хосе-фабрикат | 1 |
| 20 | T78612 | Уплотнительное кольцо | 1 |
| 21 | 38H1002 | TEE штуцер | 1 |
| 22 | AT79195 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
