Генератор, шкив и экран — HITACHI LX230-5

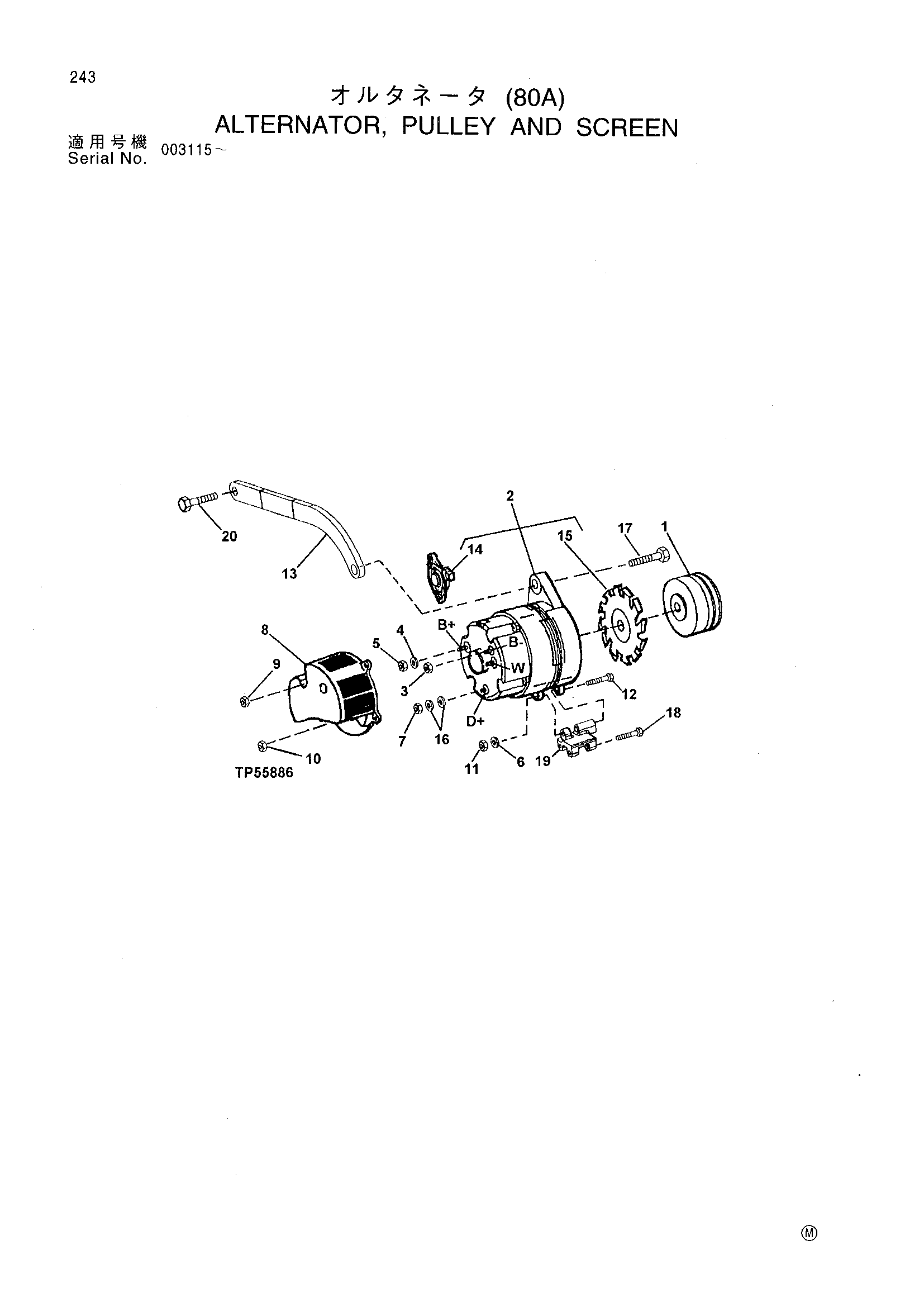

Заводская схема «Генератор, шкив и экран» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R128859 | Шкив | 1 |
| 2 | AT208541 | Генератор | 1 |
| TY6794 | Генератор | 1 | |
| K40015 | Блокировка гайка | 1 | |
| 24M7048 | Шайба | 1 | |
| 3 | 14M7303 | Фланец гайка | 1 |
| 4 | 12H325 | Блокировка шайба | 1 |
| 5 | 14H849 | Гайка | 1 |
| 6 | 24M7240 | Шайба | 1 |
| 7 | 14M7100 | Гайка | 1 |
| 8 | AT160704 | Экран | 1 |
| 9 | R27180 | Уплотнительная втулка | 1 |
| 10 | 14M7375 | Фланец гайка | 4 |
| 11 | 14M7299 | Фланец гайка | 1 |
| 12 | 19M7307 | Болт с головкой | 1 |
| 13 | T174220 | Страп | 1 |
| 14 | AT209198 | Регулятор | 1 |
| 15 | T104212 | Вентилятор | 1 |
| 16 | 24M7146 | Шайба | 2 |
| 17 | 19H3385 | Болт с головкой | 1 |
| 18 | 19M7812 | Винт | 2 |
| 19 | T174666 | Кронштейн | 1 |
| 20 | 19M7784 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
