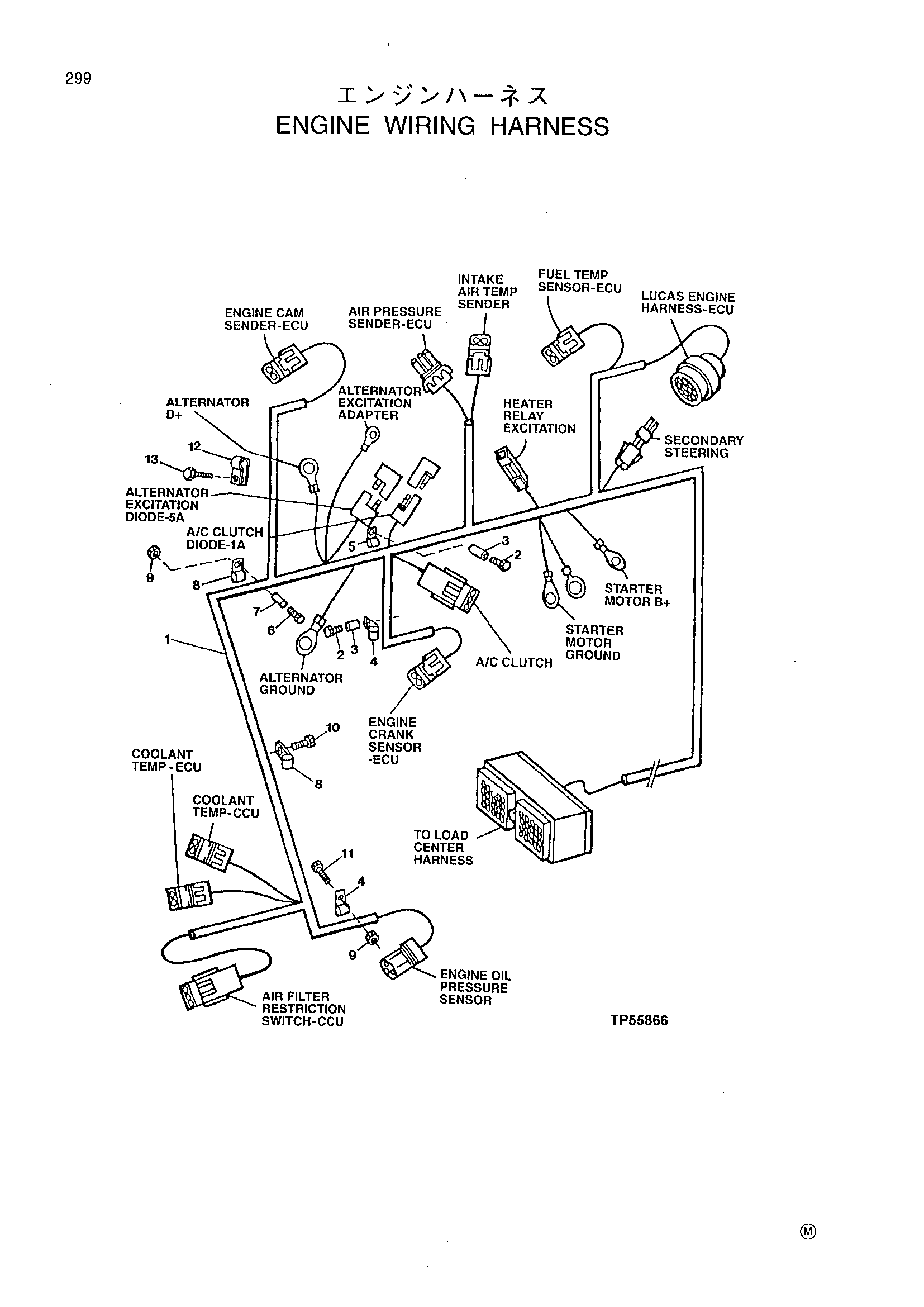

Двигатель жгут проводов — HITACHI LX230-5

Заводская схема «Двигатель жгут проводов» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT221698	Жгут проводов	1
	AT222435	Жгут проводов	1
2	19M7807	Винт	2
3	28H3399	Проставка	2
4	T74410	Хомут	3
5	T74416	Хомут	3
6	19M7811	Винт	1
7	T101975	Втулка	2
8	T75276	Хомут	2
9	14M7296	Фланец гайка	4
10	19M7783	Винт	1
11	19M7784	Винт	1
12	AH96317	Зажим	1
13	19M7788	Винт	1

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
