Гидравлический насос — HITACHI LX230-5

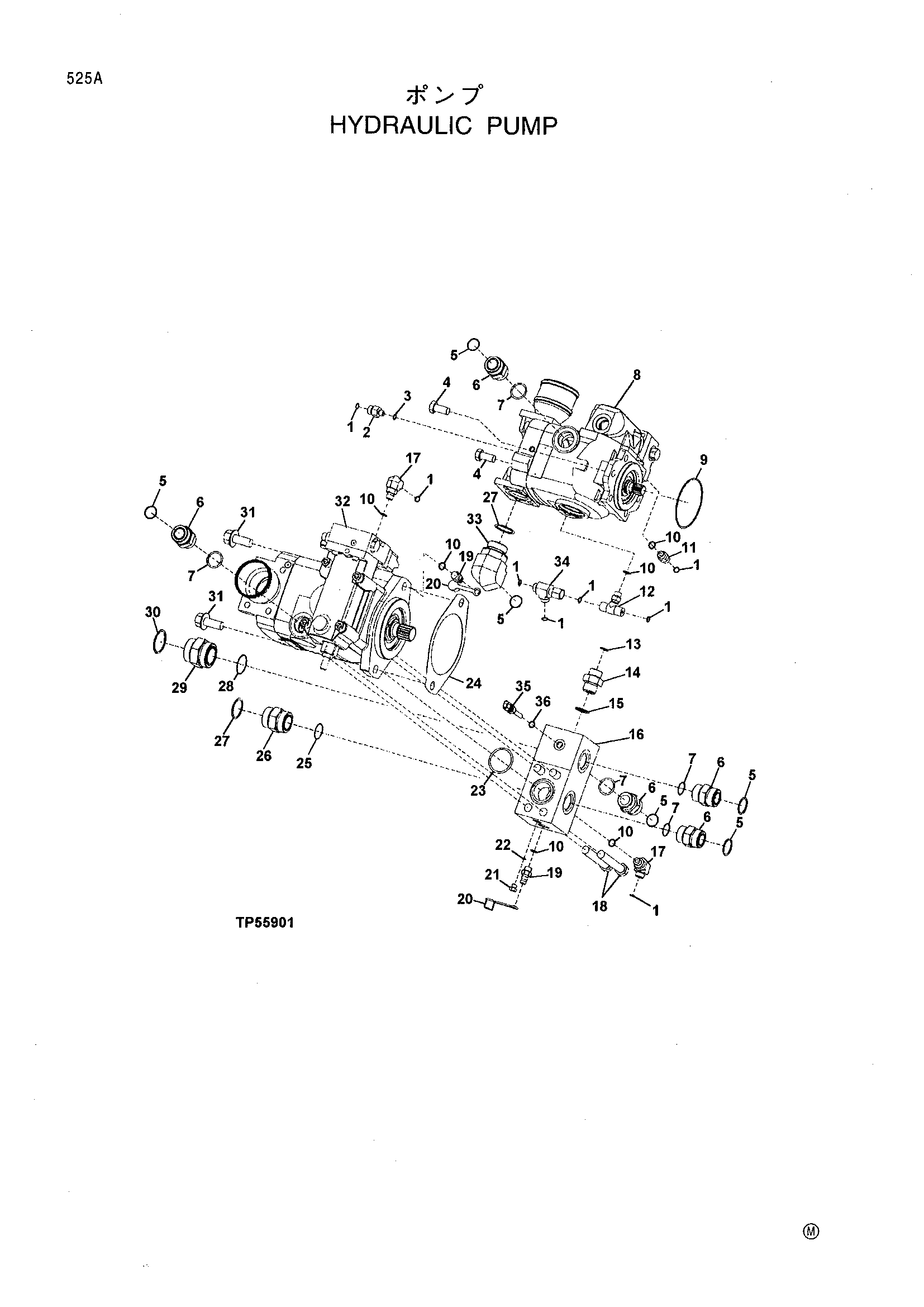

Заводская схема «Гидравлический насос» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T77613 | Уплотнительное кольцо | 8 |
| 2 | 38H1309 | Адаптер | 1 |
| 3 | R28782 | Уплотнительное кольцо | 1 |
| 4 | 19M7877 | Болт с головкой | 2 |
| 5 | T76938 | Уплотнительное кольцо | 6 |
| 6 | 38H1164 | Адаптер | 5 |
| 7 | R29936 | Уплотнительное кольцо | 5 |
| 8 | AT170965 замена: AT223521 | Гидравлический насос | 1 |
| AT223521 | Гидравлический насос | 1 | |
| 9 | T169035 | Кольцо | 1 |
| 10 | R26448 | Уплотнительное кольцо | 6 |
| 11 | 38H1160 | Адаптер | 1 |
| 12 | AT207529 | Штуцер | 1 |
| 13 | T77932 | Уплотнительное кольцо | 1 |
| 14 | 38H1329 | Адаптер | 1 |
| 15 | U12547 | Уплотнительное кольцо | 1 |
| 16 | T156625 | Адаптер | 1 |
| 17 | 38H1004 | Угловой штуцер штуцер | 2 |
| 18 | 19H3169 | Болт с головкой | 4 |
| 19 | AH125760 | Куикк-коннект быстросъёмное устройство | 2 |
| 20 | R77175 | Крышка | 2 |
| 21 | R27216 | Дренажный пробка | 1 |
| 22 | R26287 | Уплотнительное кольцо | 1 |
| 23 | T72221 | Уплотнительное кольцо | 1 |
| 24 | T132071 | Прокладка | 1 |
| 25 | T78612 | Уплотнительное кольцо | 1 |
| 26 | 38H1165 | Адаптер | 1 |
| 27 | U13639 | Уплотнительное кольцо | 2 |
| 28 | T78784 | Уплотнительное кольцо | 1 |
| 29 | 38H1191 | Адаптер | 1 |
| 30 | R26773 | Уплотнительное кольцо | 1 |
| 31 | 19M7488 | Болт с головкой | 2 |
| 32 | AT223266 | Гидравлический насос | 1 |
| 32 | AT223267 | Гидравлический насос | 1 |
| 33 | 38H1325 | Угловой штуцер штуцер | 1 |
| 34 | 38H1030 | TEE штуцер | 1 |
| 35 | RE151433 | Температуре датчик | 1 |
| 36 | R26286 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
