Двигатель топливный сурге бак — HITACHI LX230-5

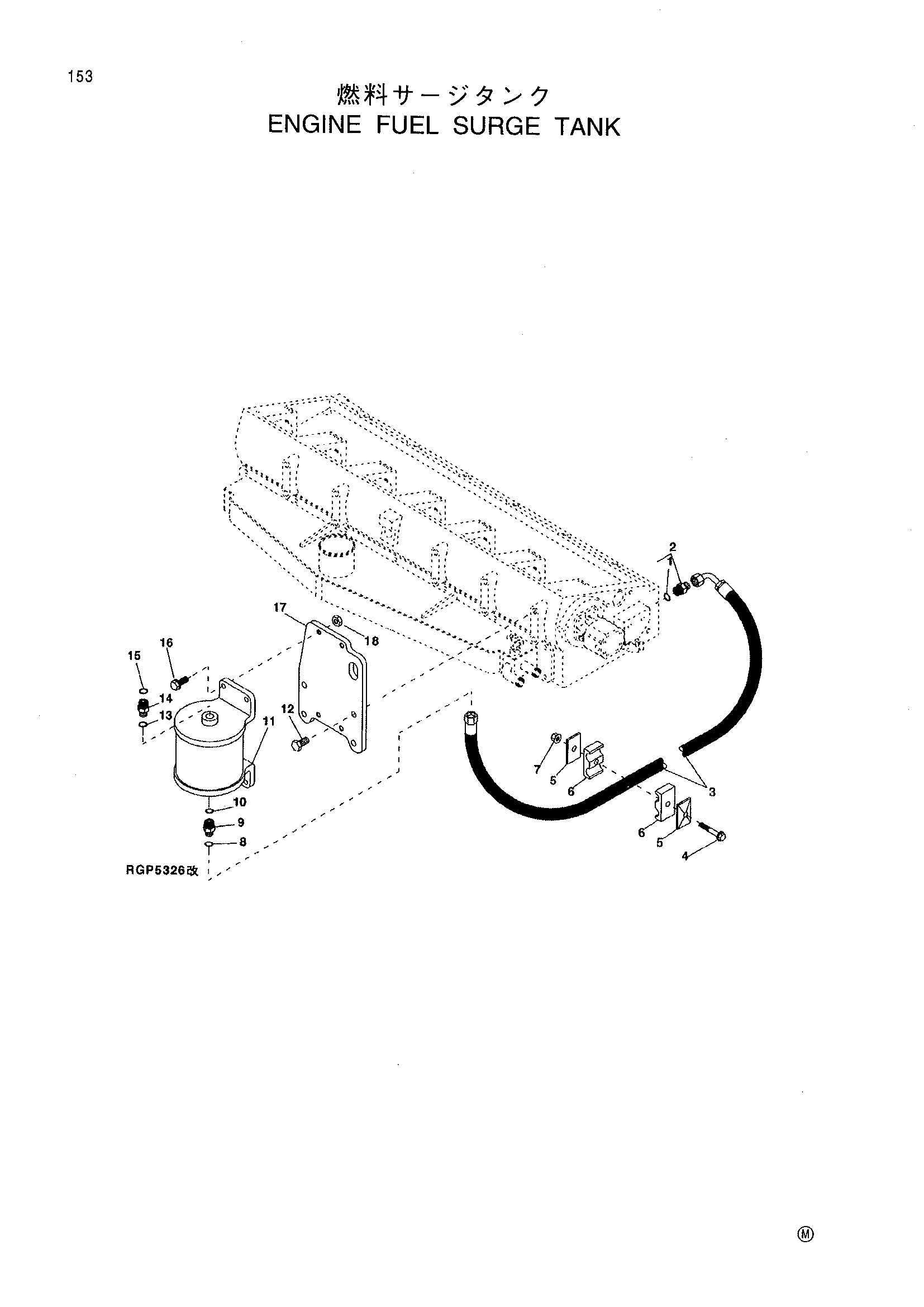

Заводская схема «Двигатель топливный сурге бак» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 51M7041 | Уплотнительное кольцо | 1 |
| 2 | RE504903 | Дроссель | 1 |
| 3 | RE504310 | Топливный линия | 1 |
| 4 | 19M8319 | Винт | 1 |
| 5 | H121168 | Пластина | 2 |
| 6 | H120847 | Хомут | 2 |
| 7 | 14M7396 | Блокировка гайка | 1 |
| 8 | T77613 | Уплотнительное кольцо | 1 |
| 9 | 38H1160 | Адаптер | 1 |
| 10 | R26448 | Уплотнительное кольцо | 1 |
| 11 | AT222124 | Бак | 1 |
| 12 | 19M7786 | Винт | 4 |
| 13 | R26375 | Уплотнительное кольцо | 1 |
| 14 | 38H1171 | Адаптер | 1 |
| 15 | T77613 | Уплотнительное кольцо | 1 |
| 16 | 19M7785 | Винт | 4 |
| 17 | T178083 | Кронштейн | 1 |
| 18 | 14M7296 | Фланец гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
