Кабина с аккесс доорс и виндовс — HITACHI LX230-5

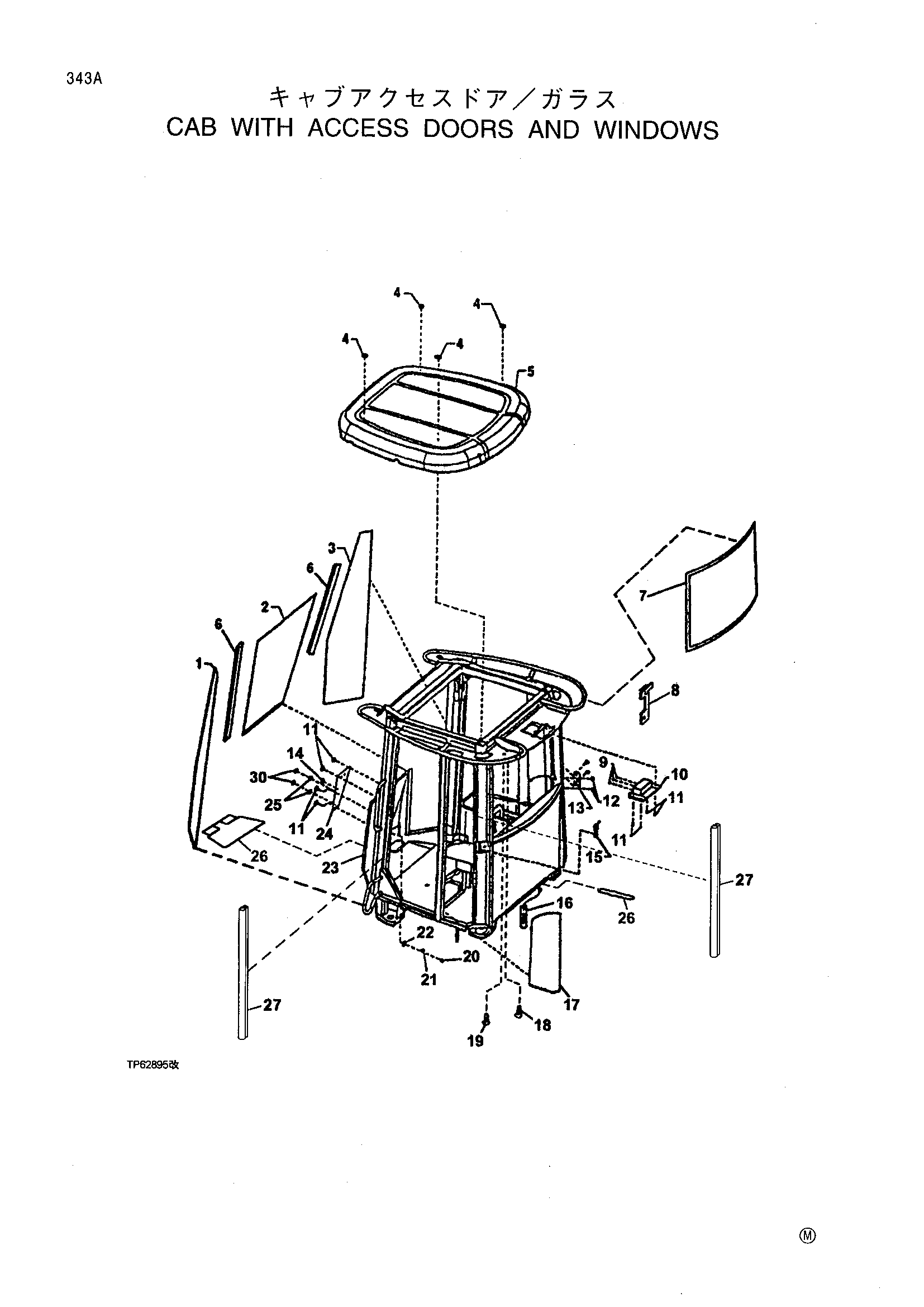

Заводская схема «Кабина с аккесс доорс и виндовс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T182927 | Виндовпане | 1 |
| 2 | T182926 | Виндсхиелд | 1 |
| 3 | T182928 | Виндовпане | 1 |
| 4 | 24H1368 | Шайба | 4 |
| 5 | T167533 | Рооф | 1 |
| T167551 | Хеадлинер | 1 | |
| T182973 | Зажим | 1 | |
| T182856 | Рооф | 1 | |
| 6 | T182903 | Уплотнение | 1 |
| 7 | T167519 | Окно | 1 |
| 8 | T177678 | Кронштейн | 1 |
| T177505 | Кронштейн | 1 | |
| 9 | 24M7100 | Шайба | 3 |
| 10 | T167638 | Трай | 1 |
| 11 | 19M7866 | Винт | 13 |
| 12 | 19M7774 | Винт | 8 |
| 24M7063 | Шайба | 8 | |
| 13 | AT167507 | Крышка | 1 |
| 14 | T182874 | Уплотнительная втулка | 1 |
| 15 | T167504 | Защёлка | 2 |
| 16 | T167512 | Защёлка | 1 |
| T182881 | Трос | 1 | |
| T178112 | Палец | 2 | |
| 16 | T178113 | Зажим | 2 |
| T178114 | Проставка | 2 | |
| 17 | AT206436 | Дверь | 1 |
| AT206437 | Дверь | 1 | |
| 18 | T152230 | Пробка | 2 |
| 19 | T13911 | Пробка | 2 |
| 20 | AR91896 | Ответная планка | 2 |
| 21 | T135583 | Защитный кожух | 2 |
| 22 | 14H813 | Гайка | 2 |
| 23 | AT217452 | ROPS | 1 |
| R96753 | Проставка | 2 | |
| AT151931 | Защёлка | 1 | |
| 24 | T167753 | Пластина | 1 |
| 25 | T167683 | Шайба | 3 |
| 27 | T182865 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
