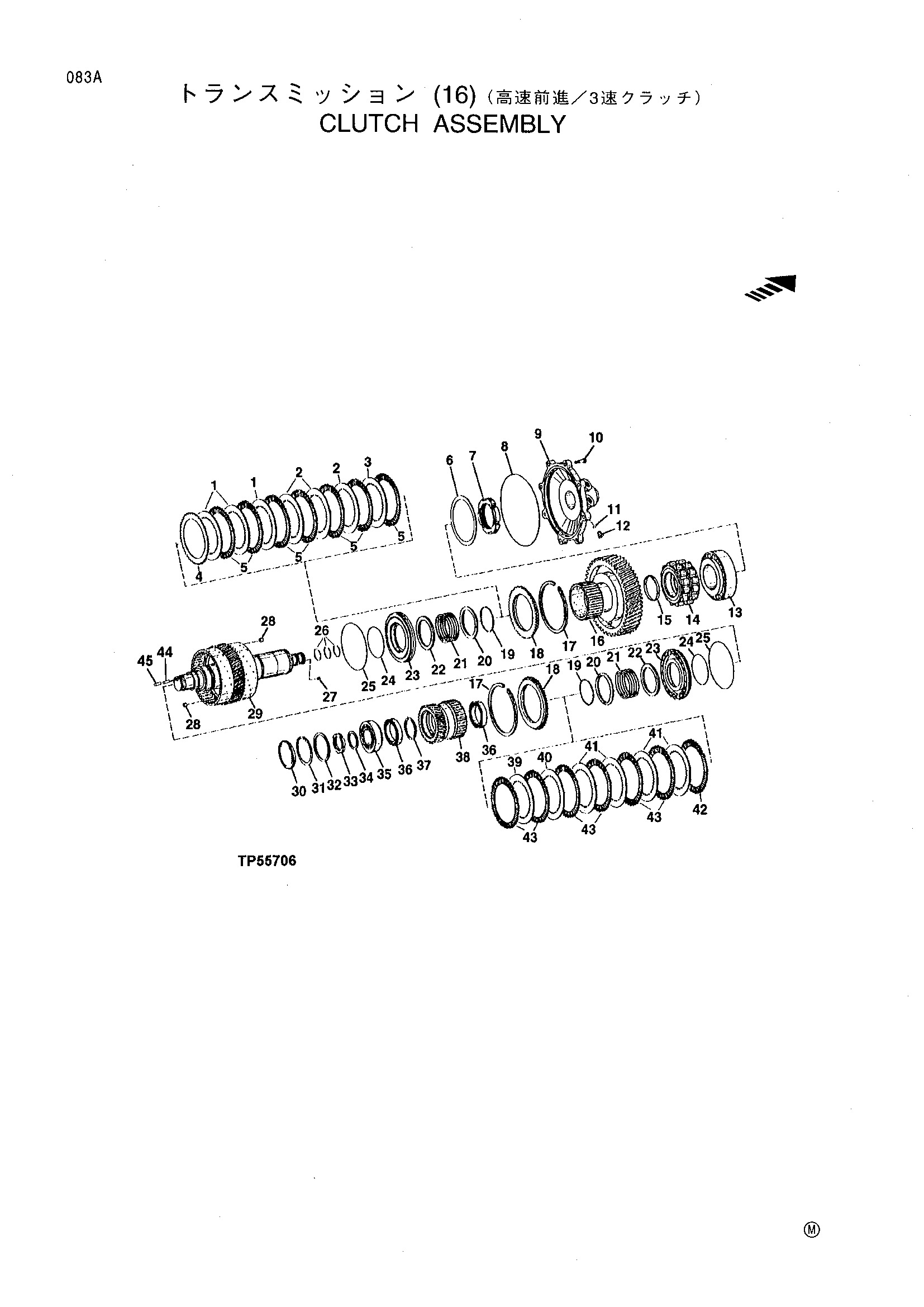

Муфта узел в сборе — HITACHI LX230-5

Заводская схема «Муфта узел в сборе» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T169753	Диск, внутренний сплине	3
2	T169752	Диск, внутренний сплине	3
3	T169751	Диск, внутренний сплине	1
	T169752	Диск, внутренний сплине	1
	T169753	Диск, внутренний сплине	1
	T169754	Диск, внутренний сплине	1
4	T169604	Диск, наружный сплине	1
5	T169603	Диск, наружный сплине	7
6	T169654	Регулировочная шайба 1.0 MM	1
	T169655	Регулировочная шайба 1.1 MM	1
	T168829	Регулировочная шайба 1.2 MM	1
	T169656	Регулировочная шайба 1.3 MM	1
	T169657	Регулировочная шайба 1.4 MM	1
	T169650	Регулировочная шайба 1.5 MM	1
	T169658	Регулировочная шайба 1.6 MM	1
	T169659	Регулировочная шайба 1.7 MM	1
	T169651	Регулировочная шайба 1.8 MM	1
	T169660	Регулировочная шайба 1.9 MM	1
	T169661	Регулировочная шайба 2.0 MM	1
7	T168801	Гайка	1
8	T170189	Уплотнительное кольцо	1
9	T168757	Крышка	1
10	19M7168	Болт с головкой	8
11	T116416	Уплотнительное кольцо	2
12	R53869	Дренажный пробка	2
13	T168917	Каток подшипник	1
14	T168918	Каток подшипник	1
15	T169705	Кольцо	1
16	T169761	Спур шестерня	1
17	T169760	Кольцо 2.95 MM	2
	T169759	Кольцо 2.90 MM	2
	T169758	Кольцо 2.85 MM	2
	T169089	Стопорный кольцо 2.80 MM	2
	T169090	Стопорный кольцо 2.75 MM	2
	T169091	Стопорный кольцо 2.70 MM	2
	T169092	Стопорный кольцо 2.65 MM	2
	T169093	Стопорный кольцо 2.60 MM	2
	T169094	Стопорный кольцо 2.55 MM	2
	T170706	Стопорный кольцо 2.45 MM	2
18	T168745	Концевой пластина	2
19	T169618	Стопорное кольцо	2
20	T169746	Кольцо	2
21	T169709	Компрессион пружина	1
22	T170123	Шайба	2
23	T168746	Поршень	2
24	T168692	Уплотнительное кольцо	2
25	T168697	Уплотнительное кольцо	2
26	T169017	Поршень кольцо	3
27	T170122	Комплект винт	2
28	T176801	Клапан	2
29	T173735	Барабан	1
30	T168754	Крышка	1
31	T170125	Кольцо	1
32	T169652	Кольцо	1
33	T173740	Гайка	1
35	T168916	Каток подшипник	1
36	T173739	Каток подшипник	2
36	T180648	Каток подшипник	2
37	T179623	Регулировочная шайба	1
	T179624	Регулировочная шайба	1
38	T173738	Спур шестерня	1
39	T169751	Диск, внутренний сплине	1
	T169752	Диск, внутренний сплине	1
	T169753	Диск, внутренний сплине	1
	T169754	Диск, внутренний сплине	1
40	T169752	Диск, внутренний сплине	1
41	T169753	Диск, внутренний сплине	4
42	T169604	Диск, наружный сплине	1
43	T169603	Диск, наружный сплине	6
44	T173736	Палец	1
45	T173737	Палец	1
..	AT208319	Уплотнение комплект	1
