Передний лигхтс и гуардс — HITACHI LX230-5

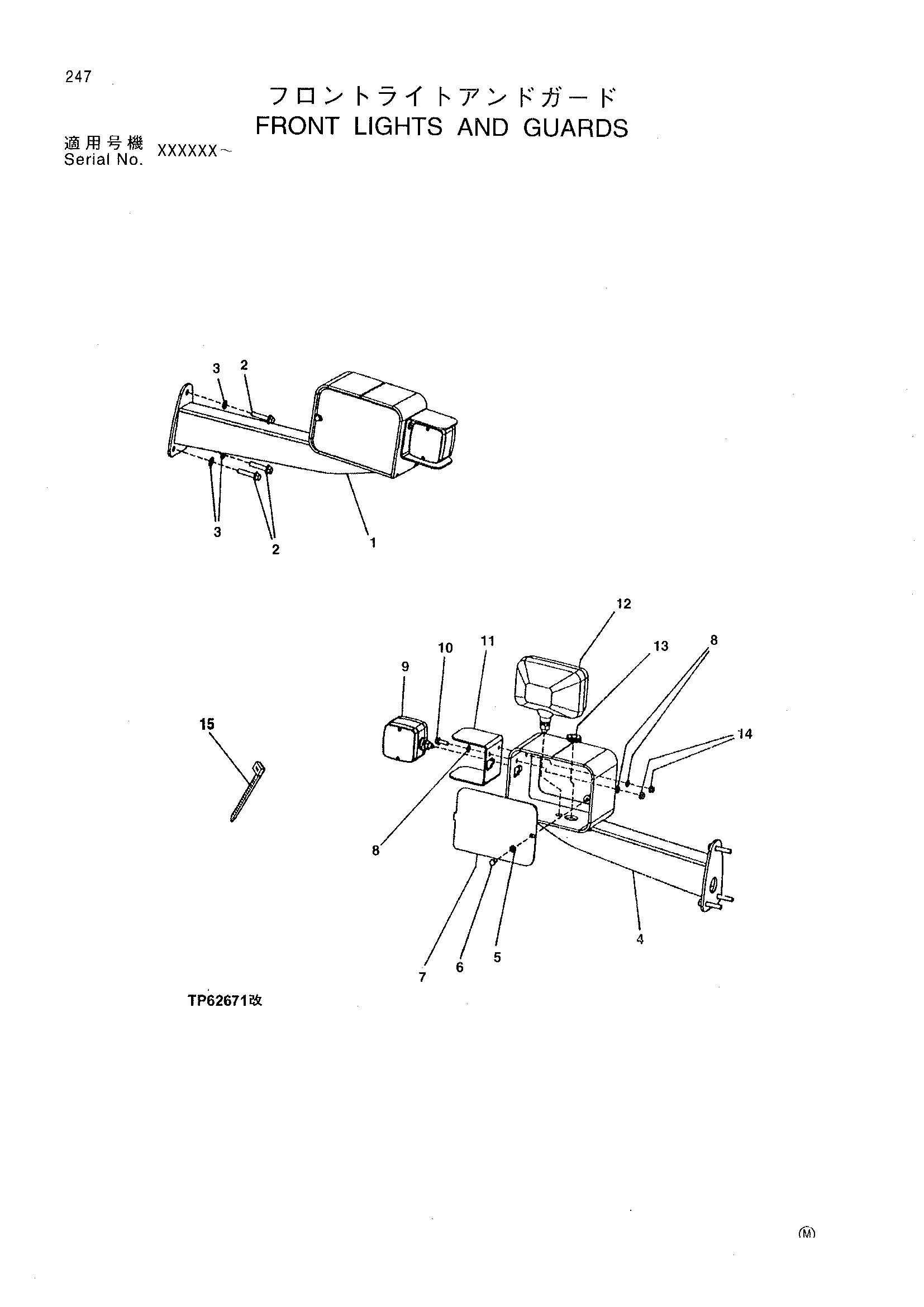

Заводская схема «Передний лигхтс и гуардс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT221838 | Кронштейн | 1 |
| 2 | 19M7806 | Винт | 6 |
| 3 | 24M7239 | Шайба | 6 |
| 4 | AT221837 | Кронштейн | 1 |
| 5 | 24M7036 | Шайба | 2 |
| 6 | 19M7932 | Болт с головкой | 2 |
| 7 | T177194 | Крышка | 2 |
| 8 | 24M7238 | Шайба | 8 |
| 9 | 4303921 | Фонарь передний | 2 |
| 4244231 | Рассеиватель | 1 | |
| 4244230 | Рассеиватель | 1 | |
| 4229390 | Лампа | 1 | |
| 4174816 | Лампа | 1 | |
| 10 | 19M7867 | Винт | 4 |
| 12 | 4330590 | Фара | 2 |
| 4244248 | Лампа | 1 | |
| 4338893 | Рассеиватель | 1 | |
| 11 | AT177829 | Кронштейн | 2 |
| 13 | R71351 | Уплотнительная втулка | 2 |
| 14 | 14M7298 | Фланец гайка | 4 |
| 15 | R44302 | TIE лента | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
