Головка блока цилиндров и валвес — HITACHI LX230-5

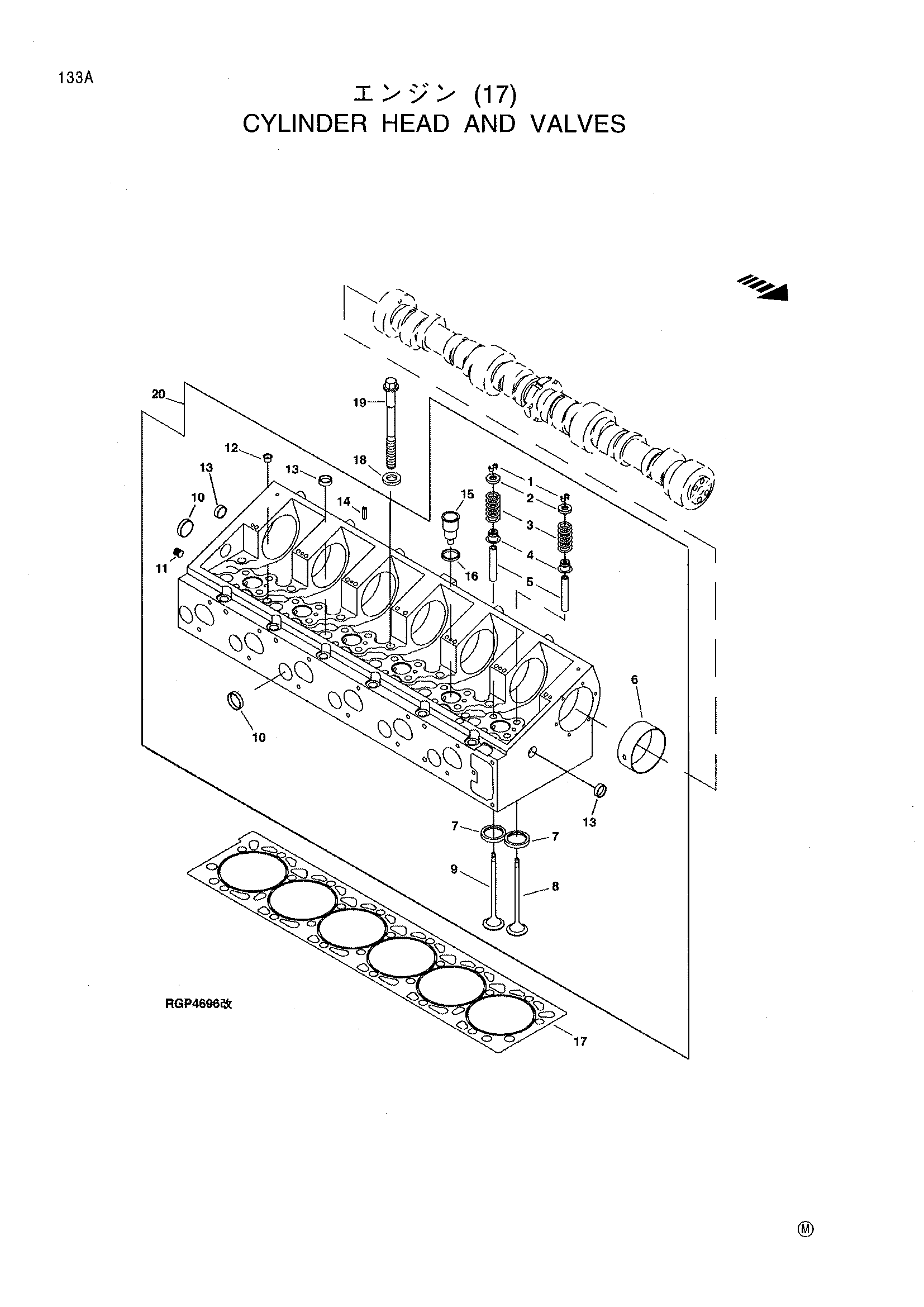

Заводская схема «Головка блока цилиндров и валвес» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R91889 | Фиксатор | 48 |
| 2 | RE53463 | Ротатор | 24 |
| RE69878 | Ротатор | 24 | |
| 3 | R116585 | Пружина | 24 |
| R133891 | Пружина | 24 | |
| 4 | RE66635 | Уплотнение | 24 |
| 5 | R133636 | Направляющая | 24 |
| R121422 | Направляющая | 24 | |
| 6 | R134706 | Втулка | 4 |
| 7 | R130489 | Клапан сиденье вставка | 24 |
| R133637 | Клапан сиденье вставка | 1 | |
| 8 | R122035 | Клапан | 12 |
| 9 | R122035 | Клапан | 12 |
| 10 | M1206T | Колпачок | 7 |
| 11 | 15H690 | Трубка пробка | 5 |
| 12 | R115592 | Уплотнение | 2 |
| 13 | A3910R | Колпачок | 7 |
| 14 | 34H309 | Пружина палец | 4 |
| 34H309 | Пружина палец | 2 | |
| 15 | R501559 | Втулка | 6 |
| 16 | R130772 | Манжета | 6 |
| 17 | RE57784 | Двигатель головка блока цилиндров GA | 1 |
| 18 | R129645 | Шайба | 26 |
| 19 | R132103 | Болт с головкой | 26 |
| 19 | RG28087 | Комплект | 1 |
| 20 | RE69912 | Головка блока цилиндров | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
