Компрессор, браккетс и шланги — HITACHI LX230-5

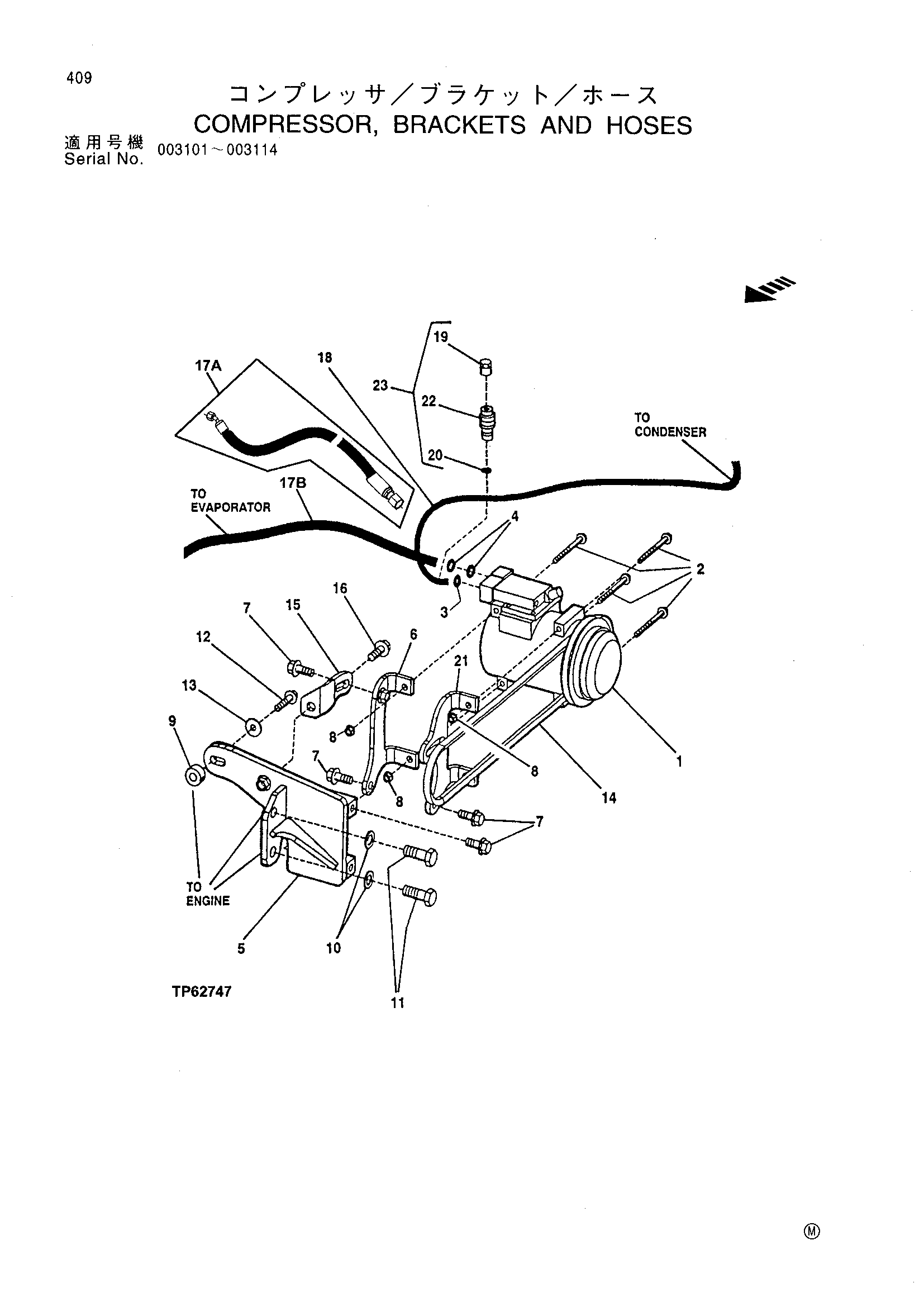

Заводская схема «Компрессор, браккетс и шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT163728 | Компрессор | 1 |
| TY6783 | Компрессор | 1 | |
| AT163872 | Комплект | 1 | |
| 2 | 19M7913 | Винт | 4 |
| 3 | R113050 | Кольцо | 1 |
| 4 | R33259 | Уплотнительное кольцо | 2 |
| 5 | AT206744 | Кронштейн | 1 |
| 6 | AT207350 | Кронштейн | 1 |
| 7 | 19M7789 | Винт | 4 |
| 8 | 14M7298 | Фланец гайка | 4 |
| 9 | T168574 | Проставка | 1 |
| 10 | 24M7097 | Шайба | 2 |
| 11 | 19M7489 | Болт с головкой | 2 |
| 12 | 19M7805 | Винт | 1 |
| 13 | 24M7296 | Шайба | 1 |
| 14 | T149108 | Ремень | 1 |
| 15 | T172896 | Кронштейн | 1 |
| 16 | 19M7790 | Винт | 1 |
| 17A | T156461 | Рефригерант шланг | 1 |
| 17B | AT210231 | Рефригерант шланг | 1 |
| 18 | AT210232 | Рефригерант шланг | 1 |
| 19 | T160938 | Колпачок | 1 |
| 20 | A3917R | Уплотнительное кольцо | 1 |
| 21 | T173244 | Кронштейн | 1 |
| 23 | AT178931 | Гидравлический гидроцилиндр порт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
